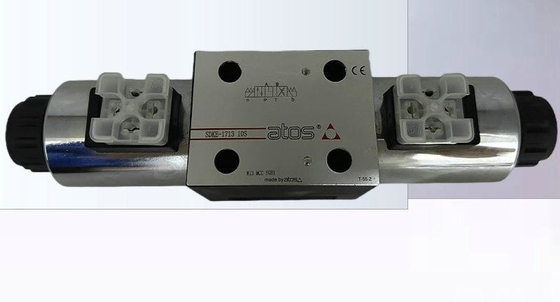

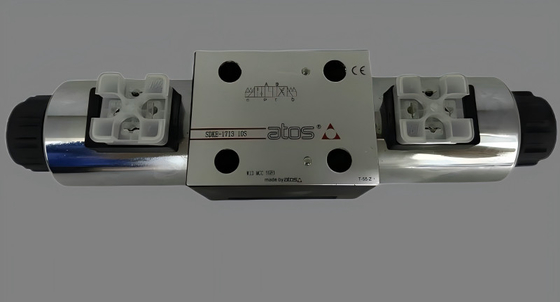

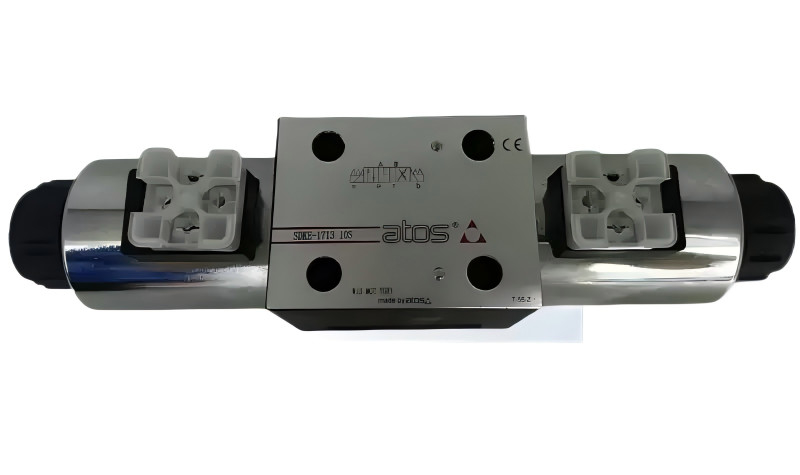

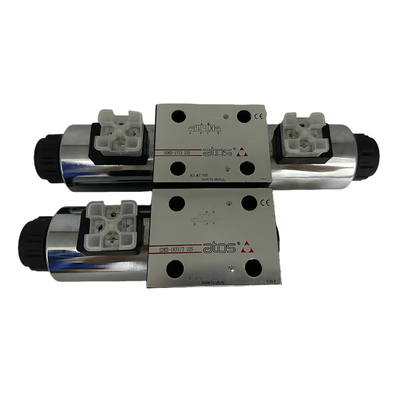

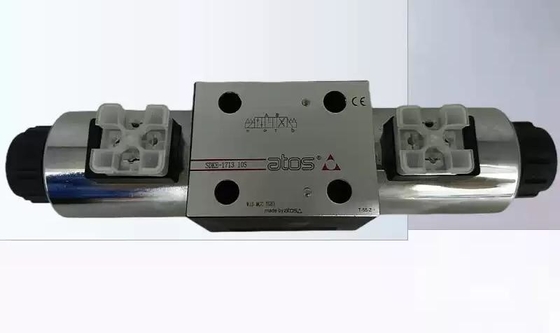

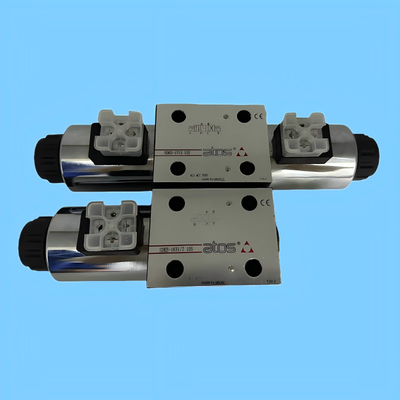

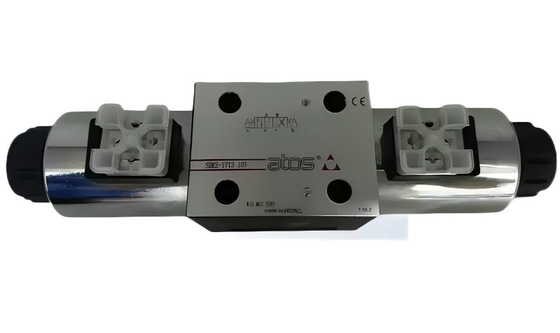

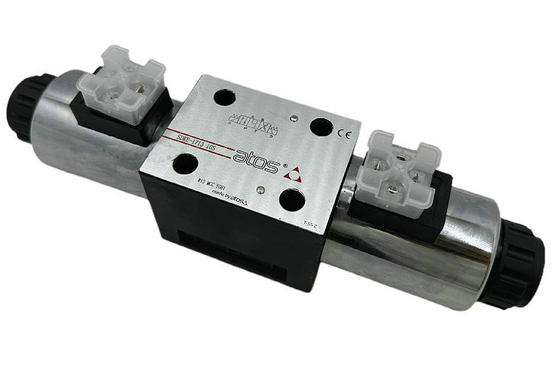

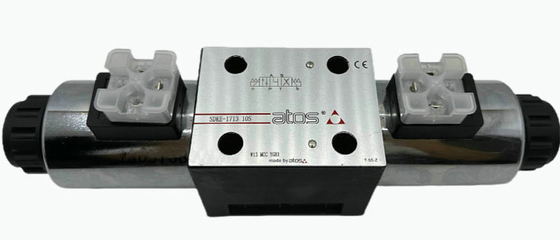

Δύο βαλβίδες κατεύθυνσης με διπλό σολενοειδή με άμεση λειτουργία ATOS SDKE-1711 10S SDKE-1716 10S
Κωδικοί παραγγελίας:
SDKE-1713 10S
SDKE-1751/2 10S
SDKE-1711 10S
SDKE-1715 10S
SDKE-1710 10S
SDKE-1716 10S
SDKE-1714 10S
Επιφάνεια τοποθέτησης: ISO 4401 μέγεθος 10
Μέγιστη ροή: 150 l/min
Μέγιστη πίεση: 350 bar
Τάξη μόνωσης: H (180°C) για σπείρες συνεχούς ρεύματος F (155°C) για σπείρες εναλλασσόμενης τάσης
βαθμός προστασίας σύμφωνα με το DIN EN 60529: IP65
Σχετικός συντελεστής δασμού: 100%
Θερμοκρασία περιβάλλοντος:Κανονική εκτέλεση = -30°C +70°C /Επιλογή PE = -20°C-+70°C /Επιλογή BT = -40°C-+70°C
Ενεργειακή πίεση: θύρες P,A,B: 350 bar· θύρα T210 bar για την έκδοση DC (250 bar με την επιλογή M) · 160 bar για την έκδοση AC
Μέγιστη ροή: 150 l/min, βλ. όρια λειτουργίας στο τμήμα
Ανθεκτικό στη φωτιά και στο νερό: ΝΒΡ, HNBR HFC
| Θέση / θέση συναρμολόγησης |
Οποιαδήποτε θέση για όλες τις βαλβίδες, εκτός του τύπου 170* (χωρίς ελατήρια) που πρέπει να είναι εγκατεστημένη με οριζόντιο άξονα εάν λειτουργούν με παλμούς |
| Επεξεργασία επιφάνειας υποπίνακας |
Δείκτης τραχύτητας Ra 0,4 - αναλογία επίπεδων 0,01/100 (ISO 1101) |
| Αξίες MTTFd σύμφωνα με το πρότυπο EN ISO 13849 |
150 έτη, για περισσότερες λεπτομέρειες βλέπε τεχνικό πίνακα P007 |
| Θερμοκρασία περιβάλλοντος |
Τυπική εκτέλεση = -30°C +70°C / επιλογή PE = -20°C-+70°C / επιλογή BT = -40°C-+70°C |
| Σφραγίδες, συνιστώμενη θερμοκρασία υγρού |
Σφραγίδες NBR (πρότυπο) = -20C + +80*C, με υδραυλικά υγρά HFC = -20*C + 50C Σφραγίδες FKM (/επιλογή PE) = -20°C + + 80C Σφραγίδες HNBR (/επιλογή BT) = -40°C - +60°C, με υδραυλικά υγρά HFC = -40°C έως +50°C |
| Συνιστώμενη ιξώδες |
15-100 mm2/s - μέγιστο επιτρεπόμενο εύρος 2,8 + 500 mm2/s |
| Μέγιστο επίπεδο μόλυνσης στο υγρό |
IS04406 κατηγορία 20/18/15 NAS1638 κατηγορία 9, βλ. επίσης το τμήμα fliter στο www.atos.com ή στο KTF Ccatalog |
| Υδραυλικό υγρό |
Τύπος κατάλληλων σφραγίδων |
Κατανομή |
Αναφορά: Πρότυπο |
| Άλλες ορυκτές ύλες |
Εθνική Βιομηχανία, FKM, HNBR |
Επικαιροποιημένα συστήματα |
DIN 51524 |
| Ανθεκτικό στη φλόγα χωρίς νερό |
FKM |
Επικαιροποιημένα συστήματα |
ISO 12922 |
| Ανθεκτικοί στη φωτιά και στο νερό |
ΝΒΡ, HNBR |
HFC |
| Κατεύθυνση ροής |
Όπως φαίνεται στα σύμβολα του πίνακα |
| Πίεση λειτουργίας |
Οι θύρες P,A,B: 350 bar· θύρα T210 bar για την έκδοση DC (250 bar με την επιλογή M) · 160 bar για την έκδοση AC |
| Ονομαστική ροή |
Βλέπε διαγράμματα Q/Ap στο τμήμα |
| Μέγιστη ροή |
150 l/min, βλ. όρια λειτουργίας στο τμήμα |
Τύπος τροχιάς, δύο ή τρεις θέσεις άμεσης λειτουργίας βαλβίδων με στρογγυλεμένα σόλενοειδή.
Τα σολενοειδή κατασκευάζονται από:
• βρεγμένο σωλήνα με βίδες, διαφορετικό για τροφοδοσία με ρεύμα εναλλασσόμενο και συνεχές, με ενσωματωμένο
χειροκίνητη πινακίδα παράκαμψης
• εναλλάξιμες σπείρες, ειδικές για τροφοδοσία με ρεύμα εναλλασσόμενο ή συνεχές, εύκολη αντικατάσταση
χωρίς εργαλεία - βλ. τμήμα 5 για τις διαθέσιμες τάσεις
Προστασία τυποποιημένων περιτυλίξεων IP65.
Προαιρετικά σπείρα είναι διαθέσιμα με IP67 AMP Junior Timer, Deutsch, μολύβι
συνδέσεις (επιλογές XJ, XK, XS) ή με πιστοποίηση Βόρειας Αμερικής
CURUS, χωρίς σύνδεσμο (επιλογή XUL).
Ευρύ φάσμα εναλλάξιμων τροχών, βλ. τμήμα 2.
Το σώμα της βαλβίδας είναι τύπου 3 θαλάμου που κατασκευάζεται από χύτευση με χύτευση με πλάτος
εσωτερικά περάσματα που εξασφαλίζουν χαμηλές πτώσεις πίεσης
