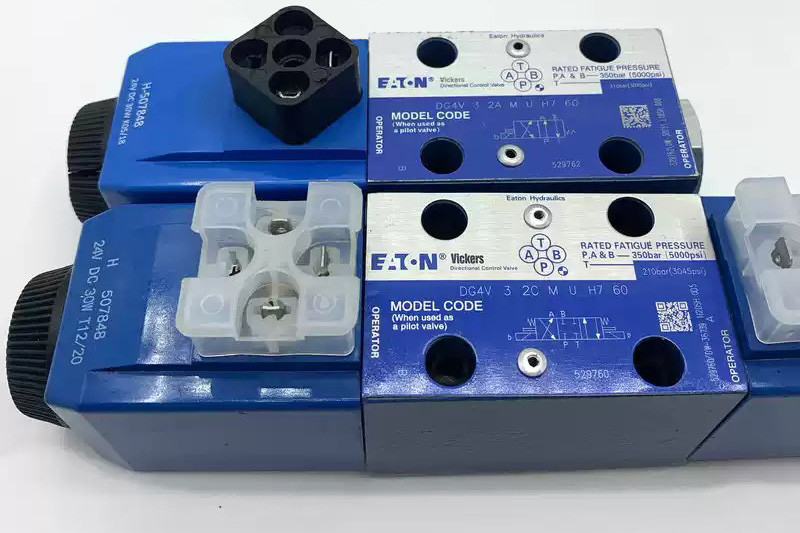

ΕΤΟΝ ΒΙΚΚΕΡΣ Υδραυλική βαλβίδα κατευθυντήριου ελέγχου DG4-3V-60 ISO4401

Name: ΕΤΟΝ ΒΙΚΚΕΡΣ Υδραυλική βαλβίδα κατευθυντήριου ελέγχου DG4-3V-60 ISO4401
Brand: Airwolf Automation
SKU: Οδηγία 2001/18/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2001, σχετικά
Price: 45.00 USD
Availability: InStock

ποιότητας ΕΤΟΝ ΒΙΚΚΕΡΣ Υδραυλική βαλβίδα κατευθυντήριου ελέγχου DG4-3V-60 ISO4401 εργοστάσιο

Basic Properties

Τόπος καταγωγής:Κίνα ΗΠΑ

Επωνυμία:EATON VICKERS

Αριθμός μοντέλου:Οδηγία 2001/18/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2001, σχετικά

Trading Properties

Minimum Order Quantity:1

Price:35-55USD

Standard Packaging:Πολυσακούλες, κουτιά, κουτιά, παλέτες

Delivery Time:3-12 εργάσιμες ημέρες

Payment Terms:Τ/Τ, Western Union, MoneyGram, Paypal

Supply Ability:500 τεμάχια την εβδομάδα

Specifications

Τετάρτη:	DC24V AC220V	Μέγιστη πίεση:	350bar
Υλικό σώματος:	Χάλυβα άνθρακα	Τύπος μετατόπισης:	Ελαφριά
ΠΑΡΑΡΑΣΤΕΣ:	Ανάλογος	Αδιάβροχο:	ανταποκρίνεται στην NEMA 4, έως IP67 σε ορισμένα μοντέλα
Επιλογές σύνδεσης:	8 ηλεκτρικές συνδέσεις	Σχήμα τοποθέτησης:	Ειδικότερα, η ΕΤΠΑ D03, CETOP 3, NG 6
Διασύνδεση στερέωσης:	DIN 24340-A6, ISO 4401-AB-03-4-A,CETOP R35H 4.2-4-03
Επισημαίνω	Βαλβίδα κατεύθυνσης με υδραυλική ηλεκτρομαγνητική βαλβίδα , Ηττον Βίκερς Σολενοειδώς λειτουργούμενη κατευθυντήρια βαλβίδα , DG4-3V-60

Product Description

ΕΤΟΝ ΒΙΚΕΡΣ Υδραυλική βαλβίδα κατεύθυνσης με σόλενοειδή DG4-3V-60 ISO4401

Κωδικοί παραγγελίας:
DG4V-3-2C-M-U-H7-60
DG4V-3-2A-M-U-H7-60
DG4V-3-8C-M-U-H7-60
DG4V-3-2AL-M-U-H7-60
DG4V-3-0B-M-U-H7-60
DG4V-3-6C-M-U-H7-60
DG4V-3-2N-M-U-H7-60
DG4V-3-0C-M-U-H7-60
DG4V-3-0A-M-U-H7-60
DG4V-3-7C-M-U-H7-60

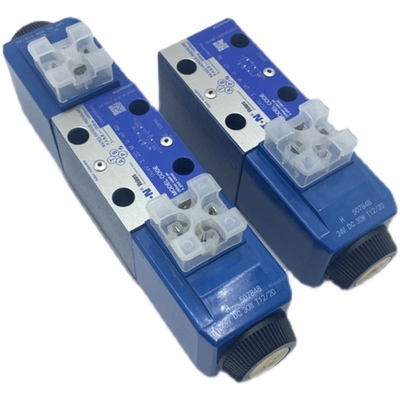

ΕΤΟΝ ΒΙΚΚΕΡΣ Υδραυλική βαλβίδα κατευθυντήριου ελέγχου DG4-3V-60 ISO4401
Γενική περιγραφή
1Οι βαλβίδες ελέγχου κατεύθυνσης που λειτουργούν με ηλεκτροσόκ είναι για την κατεύθυνση και τη διακοπή της ροής σε οποιοδήποτε σημείο ενός υδραυλικού συστήματος.
2Ο αποτελεσματικός έλεγχος μεγαλύτερης υδραυλικής ισχύος χωρίς αύξηση της κατανάλωσης ισχύος από το ηλεκτροσόκ.
3- εξοικονόμηση κόστους εγκατάστασης και χώρου λόγω υψηλότερης αναλογίας ισχύος/βαρύτητας-μέτρου.
4- ευελιξία εγκατάστασης που προκύπτει από την επιλογή πολυάριθμων συνδυασμών συσσωρευτών και τοποθεσιών.
5Σφραγίδες Viton ως πρότυπο για δυνατότητα πολλαπλών υγρών. Σφραγίδες νιτρίλης διαθέσιμες ως επιλογή κώδικα μοντέλου.
6- υψηλότερη παραγωγικότητα και μεγαλύτερη διάρκεια λειτουργίας των μηχανών λόγω της αποδεδειγμένης αντοχής και της αντοχής κατά την κόπωση,
Δοκιμάστηκε πάνω από 20 εκατομμύρια κύκλους.
7Τα σπείρα σόλενοειδών μπορούν να αλλάξουν γρήγορα και εύκολα χωρίς διαρροή από το υδραυλικό σύστημα.
8Ολοκληρωμένος, οικονομικά αποδοτικός σχεδιασμός συστήματος όταν χρησιμοποιείται με βαλβίδες και υποπλακέτες Eaton® SystemStakTM.

Δεδομένα λειτουργίας
Τεχνολογία DG4V-3 DG4V-3S DG4V-3R
Περιορισμοί πίεσης Οι θύρες P, A και B 350 bar (5075 psi) 350 bar (5075 psi) 350 bar (5075 psi)

Τ θύρα 210 bar (3045 psi) 100 bar (1450 psi) 210 bar (3045 psi)
Αξιολόγηση ροής Βλέπε δεδομένα απόδοσης Βλέπε δεδομένα απόδοσης Βλέπε δεδομένα απόδοσης
Σχετικός συντελεστής ισχύος συνεχής, ED = 100% συνεχής, ED = 100% συνεχής, ED = 100%
Τύπος προστασίας: με: σωστά προσαρμοσμένο	Διάταξη IEC 144 IP65 Διάταξη IEC 144 Σκόρπιση
Τροχιά περιστροφής κλάσης H κλάσης H κλάσης H
Ηλεκτρονικά καλώδια από μόλυβδο (τυπος F***) κατηγορία H κατηγορία H κατηγορία H
Κατηγορία F Κατηγορία F Κατηγορία F Κατηγορία F
Επιτρεπόμενη διακύμανση τάσης: Μέγιστο Αναφορά στα όρια θερμοκρασίας Αναφορά στα όρια θερμοκρασίας Αναφορά στα όρια θερμοκρασίας
Ελάχιστο ποσοστό 90%
Τυπικοί χρόνοι απόκρισης σε ονομαστική τάση 100%, μετρούμενοι από την εφαρμογή/αφαίρεση τάσης έως την πλήρη εκτόπιση τροχιάς του τροχιάς 2C στο:
Ταχύτητα ροής P-A, B-T 40 l/min (10,6 USgpm) 20 l/min (5,3 USgpm) 20 l/min (5,3 Usgpm)
Πίεση 175 bar (2537 psi) 175 bar (2537 psi) 175 bar (2527 PSI)
Ηλεκτρική ενέργεια 15 ms 18 ms 18 ms
Δύναμη ενεργειακής απόδοσης 23 ms
Συνεχή (=) ενεργοποίηση 45 ms 60 ms 60 ms
Συνεχής (=) αποενεργοποίηση 28 ms 40 ms 40 ms
Κατανάλωση ενέργειας, εναλλασσόμενος Σολενοειδή (για τις σπείρες που αναφέρονται στο κώδικας υποδείγματος).			Αρχική ΑΕ (RMS) ▲	Κτήση ΑΕ (RMS)	Αρχική ΑΕ (RMS) ▲	Κτήση ΑΕ (RMS)	Αρχική ΑΕ (RMS)	Κτήση ΑΕ (RMS)
Συμπλέκτες πλήρους ισχύος Δύο σπείρες διπλής συχνότητας σε 280 61 280 61 N/A 50 Hz
Δύο σπείρες διπλής συχνότητας σε 300 58 300 58 N/A 60 HZ
Σπείρες χαμηλής ισχύος, Δελτίο ΕΚ 6-1994, σημείο 2.1. (Δεν διατίθεται με το ∆Ν ∆) Προγράμματα χωρίς άνοιγμα)			Στρογγυλοί χαμηλής ισχύος μη χρησιμοποιήσιμο με Βάλα DG4V-3S		170 37 Α/Υ
Δύο κυλίνδρους διπλής συχνότητας σε ¥ ¥ 190 37 N/A 50 Hz
Δύο σπείρες διπλής συχνότητας σε 60 Hz
κατανάλωση ενέργειας, Συμπλέκτες πλήρους ισχύος 12V, τύπου μοντέλου		Συνεχή ηλεκτροσόκ σε ονομαστική τάση και 20 30W ️			Κ (68 F). 30W	Επικεφαλής	Α/Χ
24V, τύπου μοντέλου		30W ️			30W	Επικεφαλής	Α/Χ
Συμπλέκτες χαμηλής ισχύος: 12V, τύπου μοντέλου		Στρογγυλοί χαμηλής ισχύος μη χρησιμοποιήσιμο με βαλβίδες DG4V-3S.			Επικεφαλής	18W	Α/Χ
24V, τύπου μοντέλου					18W	Επικεφαλής	Α/Χ
24V, HM Coil					8W	Επικεφαλής	Α/Χ
Για εφαρμογές στις οποίες οι βαλβίδες πρέπει να παραμένουν υπό πίεση (ή ενεργοποιημένες ή μη ενεργοποιημένες) σε πιέσεις άνω των 210 bar (3045 psi) χωρίς συχνή διακόπτηση, συνιστάται η χρήση των υψηλών τιμών. μοντέλο επιδόσεων, DG4V-3.
▲ 1ος μισός κύκλος, πλήρης ανάσυρση της θωράκισης.

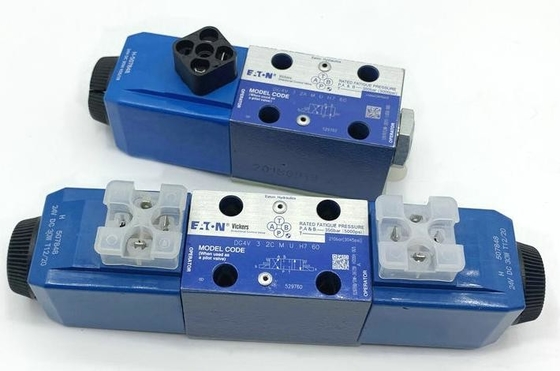

ΕΤΟΝ ΒΙΚΚΕΡΣ Υδραυλική βαλβίδα κατευθυντήριου ελέγχου DG4-3V-60 ISO4401
DG4V3-S/R- Βαλβίδες υψηλής απόδοσης και βαλβίδες τυποποιημένης απόδοσης
1- Μινιμική πτώση πίεσης 2,5 bar σε 30 l/min.
2- Ποικιλία συνδέσμων κυλίνδρων, συμπεριλαμβανομένων των DIN, Deutsch, AMP και τερματικού κουτιού.
3 Πεδίο τάσεων και επιλογών ισχύος της σπείρας.
4. έως 80 l/min (21 USgpm) και έως 40 l/min (10,5 USgpm) αντίστοιχα σε 350 bar (5000 psi).
5Προσφέρει στους σχεδιαστές την ευκαιρία να επιλέξουν το βέλτιστο πακέτο αξίας για κάθε εφαρμογή.
6Η επιφάνεια τοποθέτησης της βαλβίδας συμμορφώνεται με το πρότυπο ISO 4401, μέγεθος 03 και είναι συμβατή με τα σχετικά διεθνή πρότυπα.

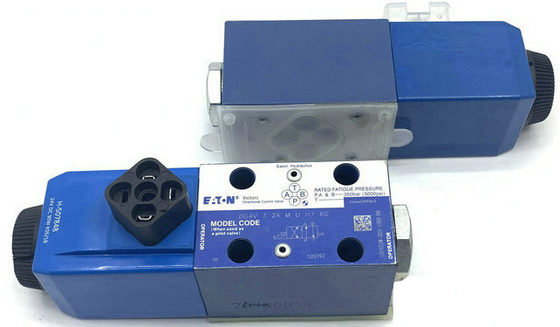

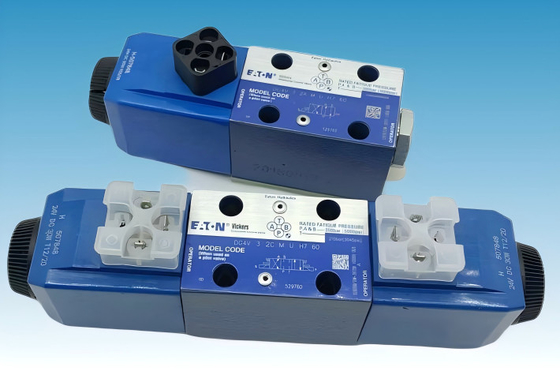

ΕΤΟΝ ΒΙΚΚΕΡΣ Υδραυλική βαλβίδα κατευθυντήριου ελέγχου DG4-3V-60 ISO4401

Μέγιστη πίεση: 350bar
Σχετικό: ED=100%
Τάξη προστασίας: IP65
Επίδεσμος κυλίνδρων: κλάση H
Καλώδιο μολύβδου: κατηγορία H
Εγκατασκευή περιφράγματος με σπείρα: κλάση F
Εργασιακή πίεση: 175bar
Δύναμη τροχιάς: 30W, 18W
