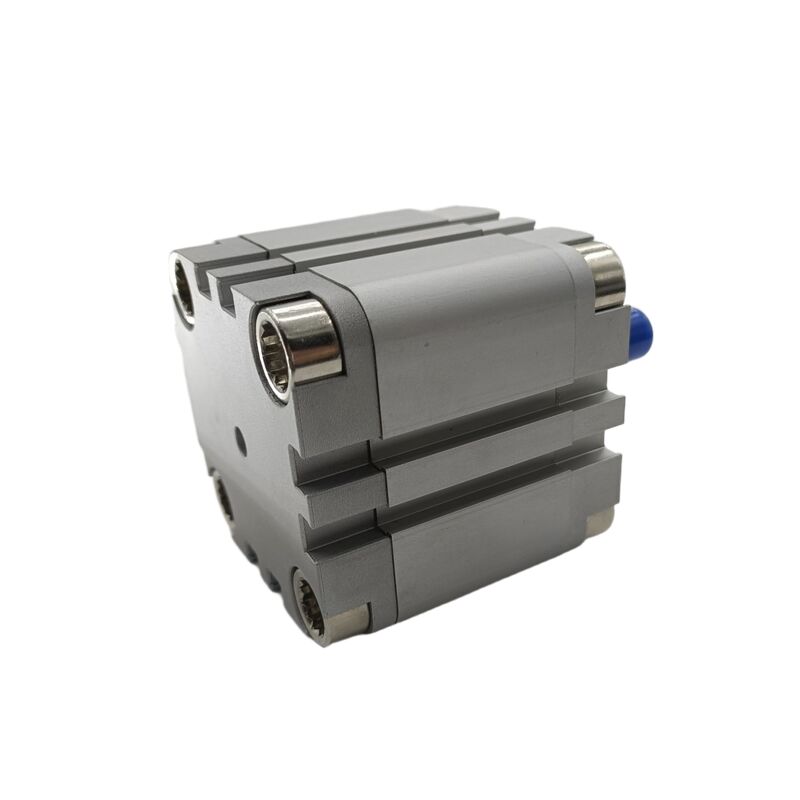

Festo ADVU-125-10-P-A ADVU-125-10-A-P-A,-15,-20,-25,-30,-40,-50,-60,-80 Διπλού ενεργείας συμπαγής κύλινδρος
Από την άποψη της εφαρμογής και της ευελιξίας, η σειρά ADVU έχει σχεδιαστεί για να καλύπτει ποικίλες ανάγκες αυτοματισμού μέσω της εκτεταμένης γκάμας των παραγόμενων τύπων. Αυτά περιλαμβάνουν επιλογές όπως η παραλλαγή S2 με διπλό άξονα εμβόλου, τα μοντέλα S6 με στεγανοποιήσεις υψηλής θερμοκρασίας που αντέχουν έως και 120°C. Οι κύλινδροι διαθέτουν ένα βελτιωμένο σχεδιασμό με αυλακώσεις στις τρεις πλευρές για εύκολη ενσωμάτωση αισθητήρων εγγύτητας που κάθονται στο ίδιο επίπεδο με την επιφάνεια. Αυτός ο σχεδιασμός, σε συνδυασμό με το γεγονός ότι όλες οι βίδες έχουν εσωτερικά σπειρώματα για τη στερέωση αξεσουάρ, απλοποιεί την εγκατάσταση και τη συντήρηση. Ο συνδυασμός του ADVU με συμπαγές αποτύπωμα, υψηλή απόδοση δύναμης και ευελιξία στη διαμόρφωση το καθιστά απαραίτητο εξάρτημα για μηχανικούς που σχεδιάζουν αποδοτικά και αξιόπιστα πνευματικά συστήματα στην ρομποτική, τη συναρμολόγηση ηλεκτρονικών και την κατασκευή ιατρικού εξοπλισμού.
Κωδικοί Παραγγελίας:
| Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
| ADVU-125-10-P-A |
125 |
10 |
175750 |
με θηλυκό σπείρωμα |
ADVU-125-10-A-P-A |
125 |
10 |
175762 |
με αρσενικό σπείρωμα |
| ADVU-125-15-P-A |
125 |
15 |
175751 |
με θηλυκό σπείρωμα |
ADVU-125-15-A-P-A |
125 |
15 |
175763 |
με αρσενικό σπείρωμα |
| ADVU-125-20-P-A |
125 |
20 |
175752 |
με θηλυκό σπείρωμα |
ADVU-125-20-A-P-A |
125 |
20 |
175764 |
με αρσενικό σπείρωμα |
| ADVU-125-25-P-A |
125 |
25 |
175753 |
με θηλυκό σπείρωμα |
ADVU-125-25-A-P-A |
125 |
25 |
175765 |
με αρσενικό σπείρωμα |
| ADVU-125-30-P-A |
125 |
30 |
175754 |
με θηλυκό σπείρωμα |
ADVU-125-30-A-P-A |
125 |
30 |
175766 |
με αρσενικό σπείρωμα |
| ADVU-125-40-P-A |
125 |
40 |
175755 |
με θηλυκό σπείρωμα |
ADVU-125-40-A-P-A |
125 |
40 |
175767 |
με αρσενικό σπείρωμα |
| ADVU-125-50-P-A |
125 |
50 |
175756 |
με θηλυκό σπείρωμα |
ADVU-125-50-A-P-A |
125 |
50 |
175768 |
με αρσενικό σπείρωμα |
| ADVU-125-60-P-A |
125 |
60 |
175757 |
με θηλυκό σπείρωμα |
ADVU-125-60-A-P-A |
125 |
60 |
175769 |
με αρσενικό σπείρωμα |
| ADVU-125-80-P-A |
125 |
80 |
175758 |
με θηλυκό σπείρωμα |
ADVU-125-80-A-P-A |
125 |
80 |
175770 |
με αρσενικό σπείρωμα |
Δελτίο δεδομένων:
| Γενικά τεχνικά δεδομένα |
| Έμβολο Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Πνευματική σύνδεση |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Άκρο ράβδου εμβόλου |
Θηλυκό σπείρωμα |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Αρσενικό σπείρωμα |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Λειτουργικό μέσο |
Συμπιεσμένος αέρας κατά ISO 8573-1:2010 [7:4:4] |
| Σημείωση για το μέσο λειτουργίας/πιλότου |
Δυνατότητα λιπαντικής λειτουργίας (στην περίπτωση αυτή θα απαιτείται πάντα λιπαντική λειτουργία) |
| Σχεδιασμός |
Έμβολο |
| Ράβδος εμβόλου |
| Απόσβεση |
Ελαστικοί δακτύλιοι/πλάκες απόσβεσης και στα δύο άκρα |
| Ανίχνευση θέσης |
Μέσω διακόπτη εγγύτητας |
| Τύπος στερέωσης |
Με οπή |
– |
| Με θηλυκό σπείρωμα |
| Με αξεσουάρ |
| Θέση τοποθέτησης |
Οποιαδήποτε |
| Συνθήκες λειτουργίας |
| Έμβολο Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Πίεση λειτουργίας |
[MPa] |
0.12 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
0.05 ... 1 |
| [bar] |
1.2 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
0.5 ... 10 |
| [psi] |
17.4 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
7.3 … 145 |
| Θερμοκρασία περιβάλλοντος(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Σημειώστε το εύρος λειτουργίας των διακοπτών εγγύτητας
2) Περισσότερες πληροφορίες www.festo.com/x/topic/crc
Υλικά:
| Συμπαγής κύλινδρος |
| [1] |
Κύλινδρος |
Κράμα αλουμινίου |
| [2] |
Κάλυμμα |
Κράμα αλουμινίου |
| [3] |
Ράβδος εμβόλου |
Ø 12 ... 32 |
Ανοξείδωτο χάλυβα υψηλής κράσης |
| Ø 40 ... 125 |
Χάλυβας υψηλής κράσης |
| [4] |
Βίδες φλάντζας |
Ø 12 ... 16 |
Ανοξείδωτο χάλυβα υψηλής κράσης |
| Ø 20 ... 125 |
Γαλβανισμένος χάλυβας |
| [5] |
Δυναμικές σφραγίσεις |
Πολυουρεθάνη |
Διαστάσεις:
Πρότυπα ποιότητας:
