Βόρεια SWH-G02 Υδραυλική βαλβίδα ελέγχου κατεύθυνσης με σόλενοειδές
Basic Properties
Τόπος καταγωγής:Κίνα Ταϊβάν
Επωνυμία:Northman
Αριθμός μοντέλου:Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των επιπτώσεων των επιπτώσεων τω
Trading Properties
Minimum Order Quantity:1
Price:35-55USD
Standard Packaging:Πολυσακούλες, κουτιά, κουτιά, παλέτες
Delivery Time:3-12 εργάσιμες ημέρες
Payment Terms:Τ/Τ, Western Union, MoneyGram, PayPal
Supply Ability:500 τεμάχια την εβδομάδα
Specifications
| Τετάρτη: | DC24V AC220V | Μέγιστη πίεση λειτουργίας: | 310 BAR (4500 PSI) |
|---|---|---|---|
| Υλικό σώματος: | Χάλυβα άνθρακα | Ποσοστό ροής: | 30 LPM ((8 GPM) |
| Σφιχτότητα: | 35 cSt ((175 SSU) | Αντιστέκεται στην τάση: | 1500 v/sec |
| Τάξη προστασίας: | IP65 | Περιοχή θερμοκρασίας: | -25° C έως +90° C (-13° F έως +194° F) |
| Υδραυλικά υγρά: | Ορυκτό λάδι, ιξώδους 10 - 400 cST | Συνιστώμενη διήθηση: | 25 micron |
| Επισημαίνω | Υδραυλική βαλβίδα ελέγχου κατεύθυνσης με σόλενοειδή,σόλενοειδή βαλβίδας κατεύθυνσης Northman |
||
Product Description

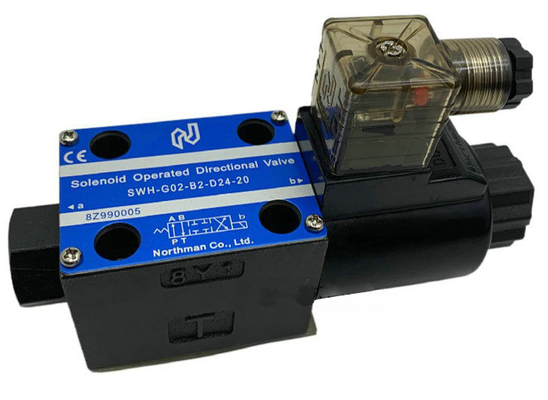

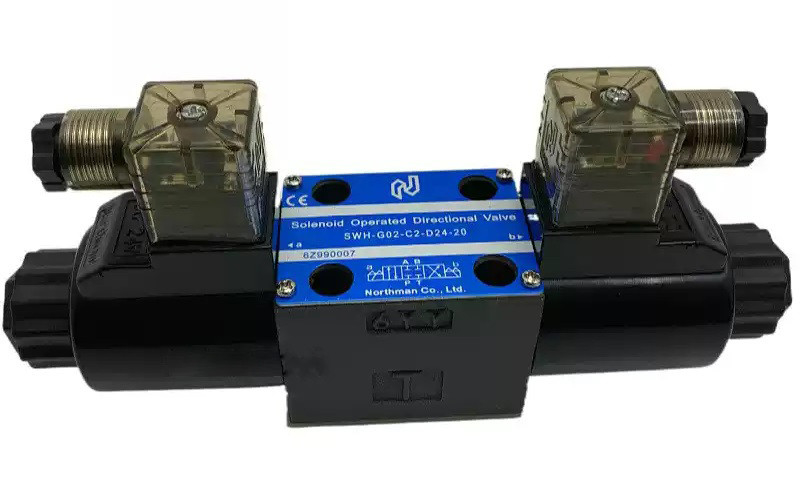

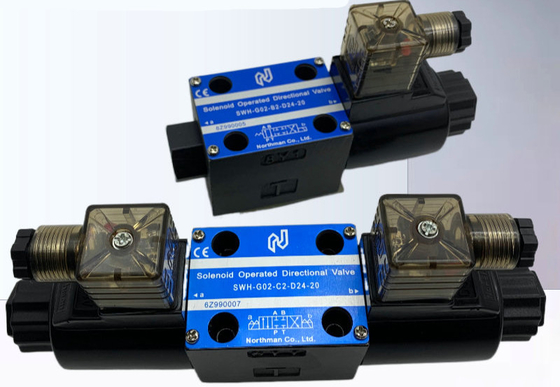

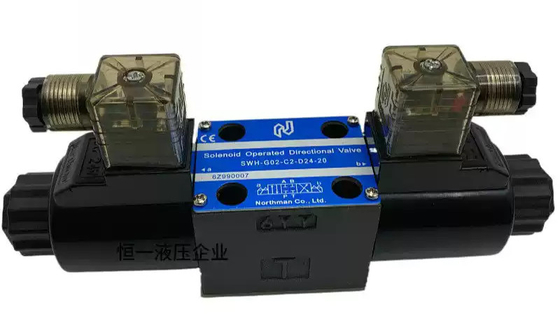

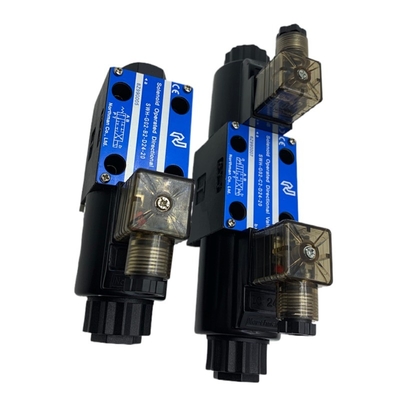

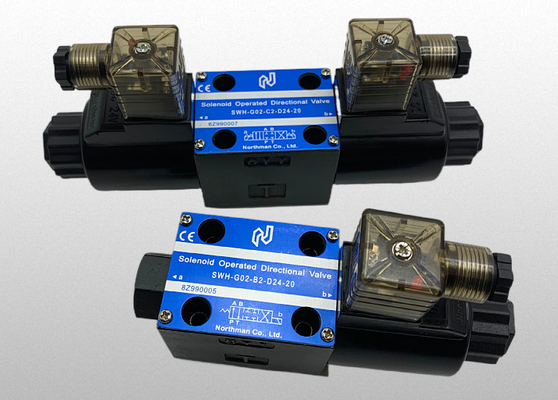

Η σειρά Northman SWH-G02 υδραυλική βαλβίδα ελέγχου κατεύθυνσης με σόλενοειδή
Δοκιμαστική μονάδα
Δοκιμαστική μονάδα
Δοκιμαστική μονάδα
Δοκιμαστική μονάδα
Δοκιμαστική μονάδα
Δοκιμαστική μονάδα
Ειδικά χαρακτηριστικά
• Η θωράκιση λειτουργεί σε σύστημα πετρελαίου, με αποτέλεσμα να απομακρύνεται η πρόσκρουση, να μειώνεται ο θόρυβος και να αυξάνεται η διάρκεια ζωής του ηλεκτροσόκ.
• Το ηλεκτροσόκ υγρής αμαξοστοιχίας αποτρέπει την σφραγίδα σφραγίδας, επομένως δεν υπάρχει φθορά ή διαρροή σφραγίδας για μεγαλύτερη διάρκεια ζωής της βαλβίδας.
• Τυλιγμένες περιστροφές για μέγιστες μονωτικές ιδιότητες, οι οποίες είναι αδιαπέραστες προς την υγρασία και τη βρωμιά.
• Σολενοειδές που συνδέεται για εύκολη συντήρηση.
• Όλα τα τροχιά και τα σώματα είναι εναλλάξιμα, απλοποιώντας την συντήρηση.
• Τα φώτα σηματοδότησης και τα κιτ στροφών είναι πρότυπα.
• Υψηλή πίεση, υψηλή ροή και χαμηλή πτώση πίεσης.
• Η ειδικά σχεδιασμένη, ισορροπημένη τροχιά επιτρέπει την κατάλληλη δύναμη μετατόπισης, για μέγιστη αξιοπιστία και μακρά διάρκεια ζωής.
• Διατίθενται κιτ στεγνώσεων Viton για υγρά ανθεκτικά στη φωτιά.
Μέγιστη λειτουργική πίεση: 310 BAR (4500 PSI)
Ονομαστική χωρητικότητα ροής: 63 LPM (16,8 GPM) MAX - Διαφέρει ανάλογα με τον τύπο τροχιάς
Μέγιστη αντίστροφη πίεση στη γραμμή δεξαμενής: 138 BAR (2000 PSI)
Μέγιστες συχνότητες λειτουργίας: 300 CPM
Συνιστώμενη διήθηση: 25 MICRON
Υδραυλικά υγρά: Ορυκτό λάδι, ιξώδους 10 - 400 cST
Πεδίο θερμοκρασίας: -25° C έως +90° C (-13° F έως +194° F)
ΤΕΧΝΙΚΑ δεδομένα:
• Το σολενοειδές μπορεί να χρησιμοποιείται εντός -10% έως +10% της ονομαστικής τάσης του στρογγυλίου.
• Αντιστέκεται σε τάση 1500 v/sec.
• Αντίσταση μόνωσης άνω των 100mQ
• Συμμορφώνεται με την ένδειξη IP65
• Για τη μετατόπιση απαιτείται ένα στιγμιαίο σήμα περίπου 0,1 δευτερόλεπτα.
Συσκευές:
• Τα κιτ βρόλων τοποθέτησης παρέχονται με βίδες κεφαλής θύρας ελαστικών
(#10-24UNCx1-3/4"L 4 τεμάχια) για σφίξιμο ροπής 50-70 kgf-cm (43.3-60.6 lb-in).
• O-ring AS568-012 4 τεμάχια.
ΔΕΣΜΟΥΛΙΚΗ ΚΑΙ ΚΟΡΥΦΗ ΔΕΣΜΟΥΛΙΚΗΣ
Συστήματα δοκιμών
1Δοκιμαστική βαλβίδα
2- Πυροδότησε.
3- Αισθητήρα πίεσης.
4. Αισθητήρα ροής
5Βάλτα ανακούφισης
6. Βαλβίδα πεπιεσμού
Συστήματα δοκιμών
1Δοκιμαστική βαλβίδα
2- Πυροδότησε.
3- Αισθητήρα πίεσης.
4. Αισθητήρα ροής
5Βάλτα ανακούφισης
6. Βαλβίδα πεπιεσμού
Προϋποθέσεις δοκιμής
Πίεση: 138 BAR (2000PSI)
Ποσοστό ροής: 30 LPM ((8 GPM)
Επικονικότητα: 35 cSt ((175 SSU)
Ειδικά χαρακτηριστικά
• Καταπνίγει την τάση υπερτάσεως.
• Απομακρύνει τις σπίθες μεταξύ των επαφών του ρελέ.
• Διεκτείνεται η διάρκεια ζωής της επαφής με το ρελέ.
ΕΠΙΚΑΛΕΣ
• Βελτιώνει την αξιοπιστία του αναμεταδόχου ελέγχου.
• Διευρύνει τη διάρκεια ζωής των συμβατικών ρελέ.
• Μπορεί να λειτουργεί με μικροσκοπικό ρελέ.
• Το ενσωματωμένο μοντέλο RAC εκκαθαριστήρα συνεχούς ρεύματος εξαλείφει τις σπίθες στην επαφή του αναμεταδότη ελέγχου.
| Μοντέλο και βάρος | |||
| Μοντέλο | Βάρος | Μοντέλο | Βάρος |
| χιλιόγραμμο | χιλιόγραμμο | ||
| SWH-G02-C **-A***-10-** | 1.9(4.18) | Ειδικότερα: | 1.9(4.18) |
| Επικαιροποιημένα προϊόντα για τα οποία ισχύει η παρούσα οδηγία | 1.6(3.52) | Επικαιροποιημένα στοιχεία | 1.5(3.3) |
| Δ/Ρ***-10-** | 2.0(4.4) | Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να περιλαμβάνουν: | 2.0(4.4) |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να λαμβάνονται υπόψη για την εκτίμηση των κινδύνων. | 1.6(3.52) | Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να περιλαμβάνουν: | 1.6(3.52) |
| SWH-G02-D **- A ***-10-** | 1.9(4.18) | Επικαιροποιήσεις | 1.9(4.18) |
| Δοκιμαστικό σύστημα | 1.9(4.18) | Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να περιλαμβάνουν: | 1.9(4.18) |
