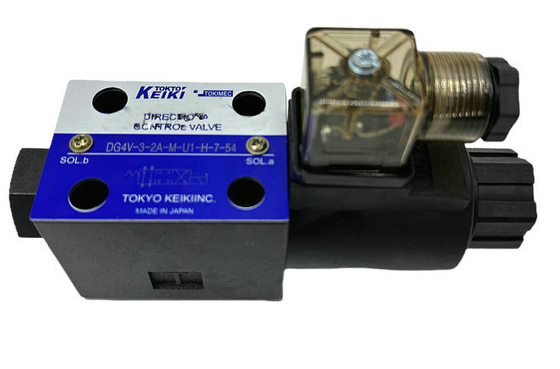

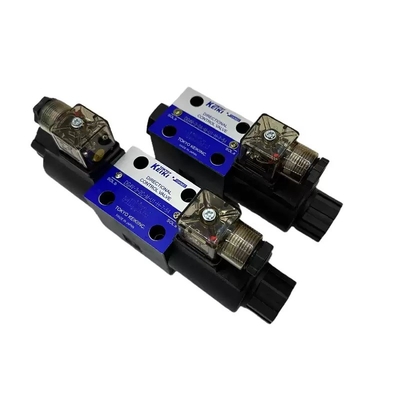

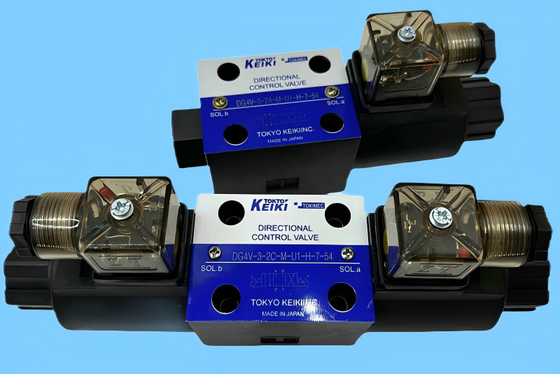

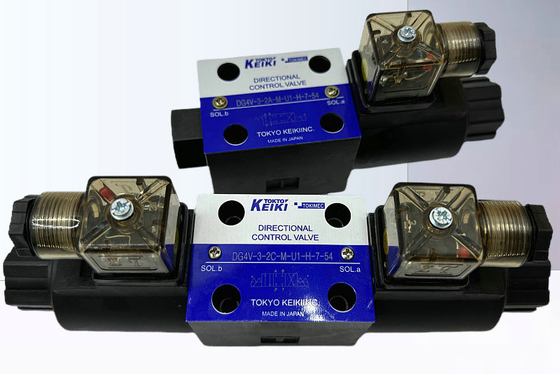

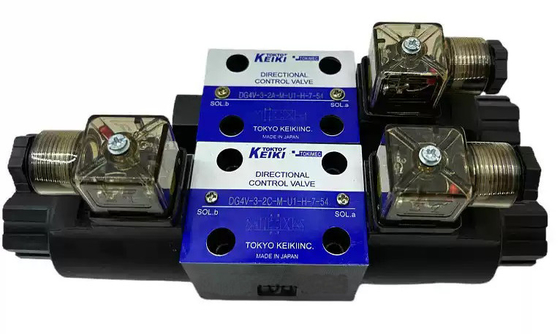

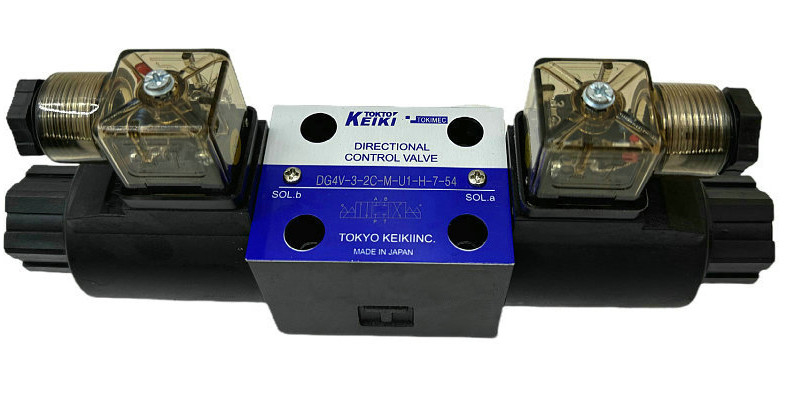

ΤΟΚΙΚΙ ΤΟΚΙΜΕΚ Φαλβίδες κατευθυντικού ελέγχου με ηλεκτροσόκ DG4V-3
Μοντέλα:
DG4V-3-2A
DG4V-3-2N
DG4V-3-2C
DG4V-3-6C
DG4V-3-8C
DG4V-5
| Κωδικός υποδείγματος |
Μέγιστη πίεση λειτουργίας MPa |
Μέγιστη ροή L/min |
Επιτρεπόμενη πίεση πίσω από την πύλη δεξαμενής MPa |
Μέγιστη συχνότητα διακόπτη (cels/min) |
Βάρος kg |
| Κλιματισμός |
Δ.Σ. |
Μετατροπή AC/DC |
Μοναδικά σολενοειδή |
Διπλό Σολενοειδές |
| DG4V-3 |
35 |
Βλέπε "Προδιαγραφές ροής-πίεσης" |
20. 6 |
300 |
300 |
120 |
Κλιματισμός |
Δ.Σ. |
Κλιματισμός |
Δ.Σ. |
| 1.5 |
1. 6 |
1.8 |
2.0 |
Μέγιστη εργασιακή πίεση: 35MPa
Επιτρεπόμενη πίεση πίσω από την πύλη δεξαμενής: 20,6 MPa
Καταναλώσεις ενέργειας: DC 28-31W AC: 19-26W
Τάξη μόνωσης: H 180°C
Οι τιμές ρεύματος και κατανάλωσης ισχύος ποικίλλουν ανάλογα με τις συνθήκες θερμοκρασίας.
Στο είδος μετατροπής AC/DC, η ισχύς AC χρησιμοποιείται για την ενεργοποίηση του ηλεκτρομαγνητήρα συνεχούς ρεύματος από τον ενσωματωμένο ευθυγραμμιστή και διαθέτει τα χαρακτηριστικά που χαρακτηρίζονται από τα ηλεκτρομαγνητάρια bv pc,Αυτό σημαίνει ότι τα είδη που χρησιμοποιούνται για τα σόλενοειδή είναι επίσης κατάλληλα για τη μέγιστη ροή..
Για λεπτομέρειες σχετικά με τα σολενοειδή για τις τάσεις τροφοδοσίας που δεν αναφέρονται παραπάνω, συμβουλευτείτε το Tokyo Keiki.
Προσανατολισμός τοποθέτησης
Για την εξασφάλιση της ασφαλούς εναλλαγής του τύπου χωρίς άνοιγμα
Οι βαλβίδες, οι βαλβίδες στερέωσης έτσι ώστε ο άξονας του τροχού να είναι οριζόντιος.
δεν υπάρχουν περιορισμοί στη στάση τοποθέτησης για άλλους τροχούς/φύλλους
ρυθμίσεις.
Ενεργοποίηση σολενοειδών
Πάντα βεβαιωθείτε ότι μια πλευρά του ηλεκτροσόκ είναι αποενεργοποιημένη
Για την άνοιξη κεντρική
και βαλβίδες εκτόξευσης ελαστικών, το σολενοειδές πρέπει να είναι συνεχώς
Η ενεργοποίηση του ηλεκτρικού κυκλώματος
το ηλεκτροσόκ θα προκαλέσει την επιστροφή του τροχού στην καθορισμένη θέση
για βαλβίδες τύπου χωρίς αποσυνδεδεμένη ελαστική, τροχιά
θα διατηρηθεί σε θέση διακόπτη από την αποδέσμευση, αλλά για
να διασφαλιστεί η εναλλαγή κυκλώματος, το ηλεκτροσόκ πρέπει να είναι ενεργοποιημένο
Για περισσότερο από 0,1 δευτερόλεπτα.
Διοχέτευση αγωγών λιμένων
Αποτρέψει τις ανώμαλες αυξήσεις πίεσης πάνω από το επιτρεπόμενο
Δοκιμαστική πίεση αντίστροφης από την παραγωγή στην πύλη T.
είναι υγρό είδος armature έτσι ώστε να εξασφαλιστεί ότι η βαλβίδα είναι πάντα γεμάτη
με λάδι.
Χρησιμοποιώντας βαλβίδες ως διμερείς και τριμερείς
Η βαλβίδα είναι σχεδιασμένη ως τετραδιάστατη και η μέγιστη ροή είναι περιορισμένη όταν
Επικοινωνήστε με το Τόκιο Κέικι
λεπτομέρειες.
Μακροχρόνιες περιόδους ενεργοποίησης με σόλενοειδή
Η προσοχή πρέπει να καταβάλλεται ως μακρές περιόδους του σολενοειδούς
Η ενεργοποίηση σε υψηλή πίεση μπορεί να προκαλέσει προσκόλληση της τροχιάς και
Διακοπή λειτουργίας.
Ελαττώσεις λόγω υπερβολικής πίεσης
Αποφύγετε να συνδυάζετε τις ροές των γραμμών δεξαμενής που είναι επιρρεπείς σε υπερχείλιση
Οι πιέσεις υπερχείλισης στην πύλη T μπορεί να οδηγήσουν σε τροχιά
Δεν υπάρχουν βαλβίδες τύπου με αποσυνδεδεμένο ελατήριο.
Ειδικότερα, η παραγωγή ηλεκτρικής ενέργειας είναι ευαίσθητη σε τέτοιες δυσλειτουργίες κατά τη διάρκεια της απενεργοποίησης.
Χειροκίνητη λειτουργία
Για χειροκίνητη αλλαγή, πατήστε την καρφίτσα χειροκίνητης παράκαμψης.
Γνωρίζουν ότι η δύναμη ενεργοποίησης αυξάνεται με την υψηλότερη πλάτη
(Βλέπε διάγραμμα)
1 Υδραυλικό υγρό
Παράλειψη: υγρό με βάση το ορυκτό έλαιο, υγρό με βάση την υδρογλυκόλη
F3: Φωσφορικός εστέρας
2 Βαλβίδα ελέγχου κατεύθυνσης με ηλεκτροσόκ (εξαρτήματα στερεωτικών)
Τύπος υγρού αματούρα
3 Διαστάσεις τοποθέτησης:3Σ0 4401-03
5 Διατάξη τροχιάς/φύλλου
Α: Μετατόπιση ελαστικού, τύπου Α (2 θέσεις, μονομετρικό)
Β: Μετατόπιση ελαστικού, τύπου Β (2 θέσεις, μονομετρικό)
Γ: Τύπος με κεντρικό ελατήριο (3 θέσεις, διπλό σόλενοειδές)
N: Χωρίς άνοιγμα ελαστικού τύπου (2 θέσεις, διπλό σολενοειδές)
6 Διαμόρφωση συναρμολόγησης ηλεκτροσόκ (για σύνολα ελατηρίων τύπου Α και Ε)
Παράλειψη: πρότυπο (ενεργοποιημένο: από P σε B, από A σε T)
L: Αριστερή κατασκευή (ενεργοποιημένη: P σε A, B σε T)
7 Ηλεκτρικό σύστημα καλωδίωσης
Π: Σολενοειδή που συνδέονται, κουτί αγωγού, G 1/2
U: Συνδέσεις DIN43650, σελίδες.11
ΚΑ: Αεροπορικά καλώδια (πρότυπο μήκος καλωδίου με μολύβι 350 mm,
Συνεχή 12 V, μόνο 24 V)
8 Ηλεκτρικά εξαρτήματα
Παράλειψη: χωρίς εξαρτήματα (ηλεκτρική καλωδίωση P, KU) και
για μη συνδετήρες (ηλεκτρική καλωδίωση U)
1: Σύνδεσμοι χωρίς εξαρτήματα (ηλεκτρική καλωδίωση U)
2: Με φανό δείκτη (πρότυπο εναλλασσόμενου ρεύματος)
4: Με κατασταλτικό υπερτάσεων (ηλεκτρική καλωδίωση KU, αργή αποενέργεια από ηλεκτροσόκ)
7: Με φανό δείκτη και καταστολή υπερήμωσης (κανονικό συνεχές ρεύμα)
9: Διορθωτής ηλεκτροσόκ ADC (ταχεία απενεργοποίηση ηλεκτροσόκ), δείκτης φωτισμού και καταστολέας υπερτάσεων
12:Διορθωτής ηλεκτροσόκ ADC (αργή απενεργοποίηση ηλεκτροσόκ), δείκτης φωτός και καταστολέας υπερήμωσης
