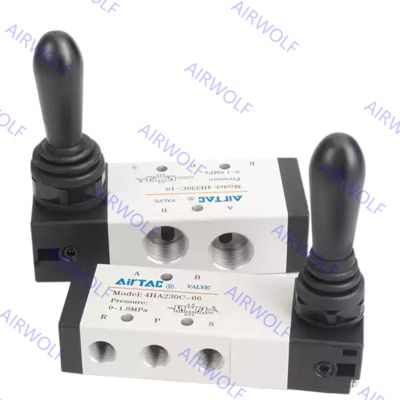

4H210-06/08, 4H230C-06/08, 4H230E-06/08 AIRTAC Βαλβίδα Χειρός Σειράς 4H 1/8", 1/4"
Χαρακτηριστικό Προϊόντος:
1. Χειροκίνητη λειτουργία, ομαλή ενεργοποίηση και ακριβής και αξιόπιστος προσανατολισμός.
2. Η δομή της συρόμενης στήλης έχει καλή στεγανότητα και είναι ελαφριά και εύκολη στην εγκατάσταση και την αποσυναρμολόγηση.
3. Η εσωτερική οπή υιοθετεί ειδική τεχνολογία επεξεργασίας η οποία έχει μικρή τριβή φθοράς, μεγάλη διάρκεια ζωής.
4. Δεν χρειάζεται να προσθέσετε λάδι για λίπανση.
5. Η τοποθέτηση σε πάνελ καθιστά βολική την εγκατάσταση και την εφαρμογή.
Κωδικοί Παραγγελίας:
- 4H: Χειροκίνητη Επιστροφή
| Κωδικός Είδους |
Μέγεθος Θύρας |
Θέσεις |
Τύπος Βαλβίδας |
| 4H210-06 |
1/8" |
5/2 τρόποι |
Βασικός Τύπος |
| 4H210-08 |
1/4" |
5/2 τρόποι |
Βασικός Τύπος |
| 4H230C-06 |
1/8" |
5/3 τρόποι |
Κλειστό Κέντρο |
| 4H230E-06 |
1/8" |
5/3 τρόποι |
Κέντρο Εξαγωγής |
| 4H230C-08 |
1/4" |
5/3 τρόποι |
Κλειστό Κέντρο |
| 4H230E-08 |
1/4" |
5/3 τρόποι |
Κέντρο Εξαγωγής |
Προδιαγραφές:
| Μοντέλο |
210-06 |
230-06 |
210-08 |
230-08 |
| Ρευστό |
Αέρας (προς φιλτράρισμα από στοιχείο φίλτρου 40 μm) |
| Λειτουργία |
Χειροκίνητος έλεγχος άμεσης δράσης) |
| Μέγεθος θύρας[Σημείωση1] |
Είσοδος=Έξοδος=Εξάτμιση=1/8" |
Είσοδος=Έξοδος=1/4"；
Εξάτμιση=1/8" |
Μέγεθος οπής (Cv)
[Σημείωση3] |
4H210-08:17.0mm²(Cv=1.0)
4H230C-08:13.6mm²(Cv=0.8) |
| Τύπος βαλβίδας |
5/2 τρόποι |
5/3 τρόποι |
5/2 τρόποι |
5/3 τρόποι |
| Λίπανση [Σημείωση2] |
Δεν απαιτείται |
| Εύρος πίεσης |
0~1.0MPa(0~145psi) |
| Πίεση δοκιμής |
1.5MPa(215psi) |
| Θερμοκρασία |
-20~70℃ |
| Υλικό σώματος |
Κράμα αλουμινίου |
| Γωνία λειτουργίας |
±15° |
±8.5° |
±15° |
±8.5° |
[Σημείωση1] Διατίθενται σπείρωμα PT, σπείρωμα G και σπείρωμα NPT;
[Σημείωση2] Μόλις χρησιμοποιηθεί λιπαντικός αέρας, συνεχίστε με το ίδιο μέσο για να βελτιστοποιήσετε τη διάρκεια ζωής της βαλβίδας. Συνιστάται η χρήση λιπαντικού ISo VG32 ή του λαδιού με την ίδια ποιότητα.
[Σημείωση3] Το ισοδύναμο άνοιγμα S και Cv υπολογίζονται όλα από τα δεδομένα ροής.
Διάγραμμα Ροής:
Δομή:
Διαστάσεις:
Εγκατάσταση:
Πρότυπα Ποιότητας:
