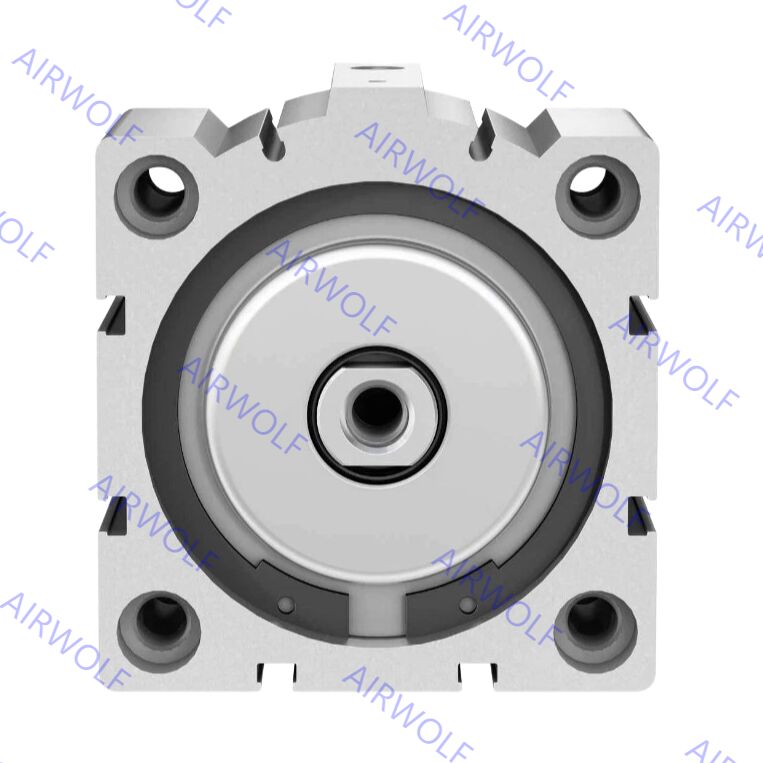

AEVC-100-10-A-P-A AEVC-100-25-A-P-A AEVC-100-10-I-P-A AEVC-100-25-I-P-A Κύλινδροι Festo Μονής Ενέργειας Μικρής Διαδρομής
Οι κύλινδροι μονής ενέργειας μικρής διαδρομής της σειράς Festo AEVC είναι συμπαγείς πνευματικοί ενεργοποιητές σχεδιασμένοι για εφαρμογές όπου ο χώρος είναι περιορισμένος και απαιτείται ακριβής γραμμική κίνηση. Αυτοί οι κύλινδροι διαθέτουν μηχανισμό επιστροφής με ελατήριο, όπου ο πεπιεσμένος αέρας κινεί το έμβολο προς μία κατεύθυνση και ένα εσωτερικό ελατήριο παρέχει τη δύναμη επιστροφής. Διατίθενται σε ένα ευρύ φάσμα μεγεθών οπής από 4 mm έως 100 mm και διαδρομές από 2,5 mm έως 25 mm, μπορούν να δημιουργήσουν δυνάμεις μεταξύ περίπου 4,9 N και 4.712 N. Βασικά χαρακτηριστικά περιλαμβάνουν ένα συμπαγές σχεδιασμό που βελτιστοποιεί τον χώρο εγκατάστασης, επιλογές για μαγνητικά ή μη μαγνητικά έμβολα για ανίχνευση θέσης και συμμόρφωση με πρότυπα όπως το VDMA 24562 για τοποθέτηση. Είναι κατασκευασμένα από υλικά όπως ανοδιωμένο αλουμίνιο και διαθέτουν στεγανοποιήσεις όπως NBR, επιτρέποντάς τους να λειτουργούν σε θερμοκρασίες από -20°C έως +80°C, καθιστώντας τα κατάλληλα για εργασίες αυτοματισμού όπως σύσφιξη, εκτίναξη και τοποθέτηση σε περιορισμένους χώρους.
Κωδικοί Παραγγελίας:
| Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός Μέρους |
Τύπος |
| AEVC-100-10-A-P |
100 |
10 |
188330 |
χωρίς ανίχνευση θέσης
με αρσενικό σπείρωμα |
| AEVC-100-25-A-P |
100 |
25 |
188331 |
χωρίς ανίχνευση θέσης
με αρσενικό σπείρωμα |
| AEVC-100-10-I-P |
100 |
10 |
188326 |
χωρίς ανίχνευση θέσης
με θηλυκό σπείρωμα |
| AEVC-100-25-I-P |
100 |
25 |
188327 |
χωρίς ανίχνευση θέσης
με θηλυκό σπείρωμα |
| AEVC-100-10-A-P-A |
100 |
10 |
188328 |
με ανίχνευση θέσης
με αρσενικό σπείρωμα |
| AEVC-100-25-A-P-A |
100 |
25 |
188329 |
με ανίχνευση θέσης
με αρσενικό σπείρωμα |
| AEVC-100-10-I-P-A |
100 |
10 |
188324 |
με ανίχνευση θέσης
με θηλυκό σπείρωμα |
| AEVC-100-25-I-P-A |
100 |
25 |
188325 |
με ανίχνευση θέσης
με θηλυκό σπείρωμα |
Φύλλο Δεδομένων:
| Γενικά τεχνικά δεδομένα |
| Έμβολο Ø |
4 |
6 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πνευματική σύνδεση |
M3 |
M3 |
M5 |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Ράβδος εμβόλου με θηλυκό σπείρωμα |
– |
– |
– |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
| Ράβδος εμβόλου με αρσενικό σπείρωμα |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
| Ράβδος εμβόλου χωρίς σπείρωμα |
■ |
■ |
■ |
■ |
– |
– |
– |
– |
– |
– |
– |
– |
– |
| Λειτουργικό μέσο |
Συμπιεσμένος αέρας σύμφωνα με ISO 8573-1:2010 [7:4:4] |
| Σημείωση για το λειτουργικό/πιλοτικό μέσο |
Δυνατή η λιπαντική λειτουργία (στην περίπτωση αυτή θα απαιτείται πάντα λιπαντική λειτουργία) |
| Σχεδιασμός |
Έμβολο |
| Ράβδος εμβόλου |
| Απόσβεση |
Ελαστικοί δακτύλιοι/πλάκες απόσβεσης και στα δύο άκρα |
| Τύπος τοποθέτησης |
Μέσω οπής |
Μέσω οπής |
| – |
Με αξεσουάρ |
| Θέση τοποθέτησης |
Οποιαδήποτε |
| Συνθήκες λειτουργίας |
| Έμβολο Ø |
4 |
6 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πίεση λειτουργίας |
[MPa] |
0.25~0.8 |
0.15~0.8 |
0.15~1
|
0.1~1
|
| [bar] |
2.5~8 |
1.5~8 |
1.5~10
|
1~10
|
| [psi] |
36.25~116 |
21.75~116 |
21.75~145
|
14.5~145
|
| Θερμοκρασία περιβάλλοντος |
[°C] |
-20~+80 |
| Κατηγορία αντοχής στη διάβρωση CRC(1) |
1 - Χαμηλή καταπόνηση διάβρωσης |
(1) Περισσότερες πληροφορίες www.festo.com/x/topic/crc
Υλικά:
| Κύλινδρος μικρής διαδρομής |
| [1] |
Κύλινδρος |
Ανοδιωμένο αλουμίνιο |
| [2] |
Κάλυμμα |
Ανοδιωμένο αλουμίνιο |
| [3] |
Ράβδος εμβόλου |
Χάλυβας υψηλής κράσης |
| [4] |
Σφράγιση ράβδου |
Πολυουρεθάνη |
| – |
Σημείωση για τα υλικά |
Συμμόρφωση RoHS |
|
Συμμόρφωση LABS (PWIS) |
VDMA24364-B1/B2-L |
|
Κριτήριο LABS (PWIS) |
Χωρίς ουσίες που εμποδίζουν το βρέξιμο του χρώματος σύμφωνα με το FN 942010 |
Διαστάσεις:
