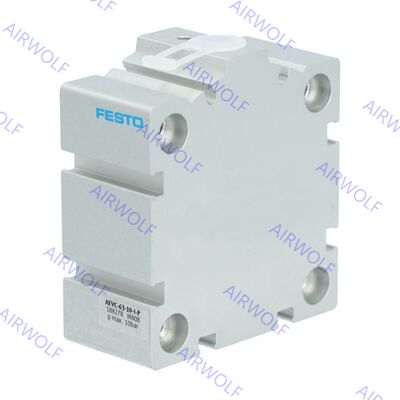

AEVC-63-10-A-P-A AEVC-63-25-A-P-A AEVC-63-10-I-P-A AEVC-63-25-I-P-A Κύλινδροι Μονής Ενέργειας Short-stroke Festo
Σχεδιασμένοι για αξιοπιστία και ευκολία ενσωμάτωσης, οι κύλινδροι μονής ενέργειας AEVC προσφέρουν λειτουργία χωρίς συντήρηση και μπορούν να λειτουργήσουν χωρίς λίπανση όταν χρησιμοποιούνται με φιλτραρισμένο αέρα. Ο σχεδιασμός τους μονής ενέργειας, με επιστροφή με ελατήριο, απλοποιεί τις απαιτήσεις του πνευματικού κυκλώματος, απαιτώντας μόνο μία σύνδεση παροχής αέρα, η οποία μειώνει την κατανάλωση αέρα σε σύγκριση με τους κυλίνδρους διπλής ενέργειας. Η σειρά περιλαμβάνει μοντέλα με διάφορες επιλογές σπειρώματος ράβδου εμβόλου και συνδέσεις θυρών όπως M5, διευκολύνοντας την ευέλικτη εγκατάσταση. Χαρακτηριστικά όπως η ελαστική απόσβεση στα άκρα της διαδρομής βοηθούν στην ελαχιστοποίηση του θορύβου και των κρούσεων, ενισχύοντας την ομαλότητα λειτουργίας και τη μακροζωία των εξαρτημάτων. Αυτός ο συνδυασμός απλής σύνδεσης, χαμηλής κατανάλωσης αέρα και στιβαρής κατασκευής καθιστά αυτούς τους κυλίνδρους ιδιαίτερα πολύτιμους για εφαρμογές υψηλού κύκλου σε βιομηχανίες όπως η συναρμολόγηση ηλεκτρονικών, η συσκευασία και η κατασκευή αυτοκινήτων, όπου η σταθερή απόδοση και η εξοικονόμηση χώρου είναι κρίσιμες.
Κωδικοί Παραγγελίας:
| Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός Μέρους |
Τύπος |
| AEVC-63-10-A-P |
63 |
10 |
188282 |
χωρίς ανίχνευση θέσης
με αρσενικό σπείρωμα |
| AEVC-63-25-A-P |
63 |
25 |
188283 |
χωρίς ανίχνευση θέσης
με αρσενικό σπείρωμα |
| AEVC-63-10-I-P |
63 |
10 |
188278 |
χωρίς ανίχνευση θέσης
με θηλυκό σπείρωμα |
| AEVC-63-25-I-P |
63 |
25 |
188279 |
χωρίς ανίχνευση θέσης
με θηλυκό σπείρωμα |
| AEVC-63-10-A-P-A |
63 |
10 |
188280 |
με ανίχνευση θέσης
με αρσενικό σπείρωμα |
| AEVC-63-25-A-P-A |
63 |
25 |
188281 |
με ανίχνευση θέσης
με αρσενικό σπείρωμα |
| AEVC-63-10-I-P-A |
63 |
10 |
188276 |
με ανίχνευση θέσης
με θηλυκό σπείρωμα |
| AEVC-63-25-I-P-A |
63 |
25 |
188277 |
με ανίχνευση θέσης
με θηλυκό σπείρωμα |
Φύλλο Δεδομένων:
| Γενικά τεχνικά δεδομένα |
| Έμβολο Ø |
4 |
6 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πνευματική σύνδεση |
M3 |
M3 |
M5 |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Ράβδος εμβόλου με θηλυκό σπείρωμα |
– |
– |
– |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
| Ράβδος εμβόλου με αρσενικό σπείρωμα |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
| Ράβδος εμβόλου χωρίς σπείρωμα |
■ |
■ |
■ |
■ |
– |
– |
– |
– |
– |
– |
– |
– |
– |
| Λειτουργικό μέσο |
Συμπιεσμένος αέρας σύμφωνα με το ISO 8573-1:2010 [7:4:4] |
| Σημείωση για το λειτουργικό/πιλοτικό μέσο |
Δυνατή η λιπασμένη λειτουργία (στην περίπτωση αυτή θα απαιτείται πάντα λιπασμένη λειτουργία) |
| Σχεδιασμός |
Έμβολο |
| Ράβδος εμβόλου |
| Απόσβεση |
Ελαστικοί δακτύλιοι/πλάκες απόσβεσης και στα δύο άκρα |
| Τύπος στερέωσης |
Μέσω οπής |
Μέσω οπής |
| – |
Με αξεσουάρ |
| Θέση τοποθέτησης |
Οποιαδήποτε |
| Συνθήκες λειτουργίας |
| Έμβολο Ø |
4 |
6 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πίεση λειτουργίας |
[MPa] |
0.25~0.8 |
0.15~0.8 |
0.15~1
|
0.1~1
|
| [bar] |
2.5~8 |
1.5~8 |
1.5~10
|
1~10
|
| [psi] |
36.25~116 |
21.75~116 |
21.75~145
|
14.5~145
|
| Θερμοκρασία περιβάλλοντος |
[°C] |
-20~+80 |
| Κατηγορία αντοχής στη διάβρωση CRC(1) |
1 - Χαμηλή καταπόνηση διάβρωσης |
(1) Περισσότερες πληροφορίες www.festo.com/x/topic/crc
Υλικά:
| Κύλινδρος short-stroke |
| [1] |
Κύλινδρος |
Ανοδιωμένο αλουμίνιο |
| [2] |
Κάλυμμα |
Ανοδιωμένο αλουμίνιο |
| [3] |
Ράβδος εμβόλου |
Χάλυβας υψηλής κράσης |
| [4] |
Σφράγιση ράβδου |
Πολυουρεθάνη |
| – |
Σημείωση για τα υλικά |
Συμμόρφωση RoHS |
|
Συμμόρφωση LABS (PWIS) |
VDMA24364-B1/B2-L |
|
Κριτήριο LABS (PWIS) |
Ελεύθερο από ουσίες που εμποδίζουν το βρέξιμο του χρώματος σύμφωνα με το FN 942010 |
Διαστάσεις:
