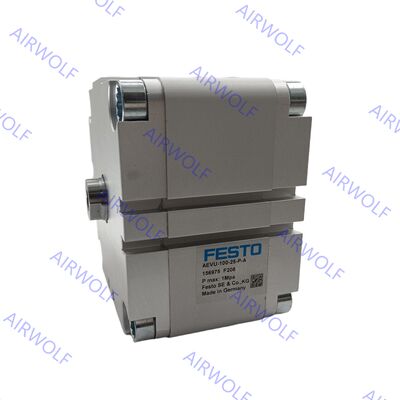

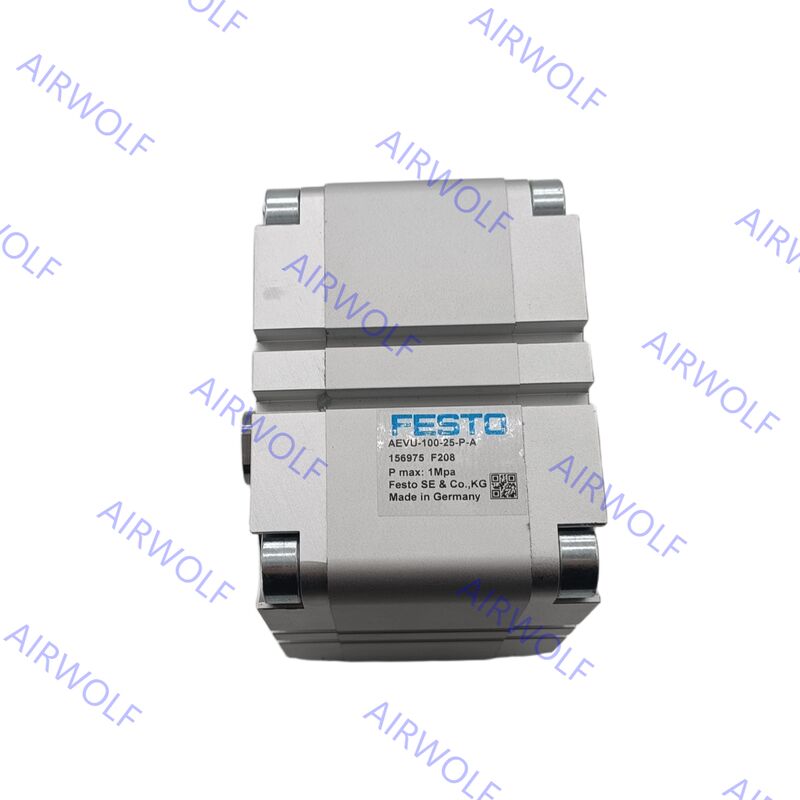

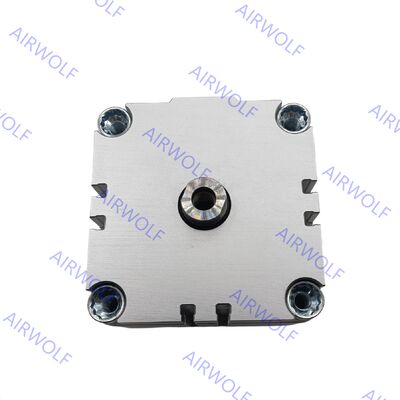

AEVU-100-10-P-A AEVU-100-10-A-P-A,-15,-20,-25 Φέστο Μονόδραστος Συμπληκτικός Κύλινδρος
Η σειρά Festo AEVU αντιπροσωπεύει μια σειρά από μονόδραστικούς συμπαγείς κυλίνδρους που έχουν σχεδιαστεί για εφαρμογές αυτοματισμού περιορισμένου χώρου όπου η αξιόπιστη ανάσυρση είναι απαραίτητη.,λειτουργεί με την αρχή του συμπιεσμένου αέρα που παράγει δύναμη σε μία κατεύθυνση (συνήθως επέκταση), ενώ ένα εσωτερικό ελατήριο παρέχει την κίνηση επιστροφής.Αυτό το σχεδιασμό το καθιστά ιδιαίτερα πλεονεκτικό για εφαρμογές όπως το σφίξιμοΗ σειρά είναι γνωστή για τις συμπαγείς διαστάσεις της, οι οποίες επιτρέπουν την εγκατάσταση σε στενούς χώρους,και αποτελεί μέρος της ευρύτερης γκάμας μετρικών συμπαγικών κυλίνδρων της FestoΟι κυλίνδροι αυτοί έχουν σχεδιαστεί για να είναι απαλλαγμένοι από λιπαντικά για λειτουργία χωρίς συντήρηση και συχνά περιλαμβάνουν μαγνητικό έμβολο για εύκολη ενσωμάτωση με αισθητήρες θέσης.
Κωδικοί παραγγελίας:
| Κωδικός θέσης |
Πιστόνας (mm) |
Στροφή (μμ) |
Το μέρος όχι. |
Τύπος |
Κωδικός θέσης |
Πιστόνας (mm) |
Στροφή (μμ) |
Το μέρος όχι. |
Τύπος |
| Αεροπορικά συστήματα |
100 |
10 |
156972 |
με θηλυκό νήμα |
Αεροπορικά συστήματα |
100 |
10 |
157018 |
με αρσενικό νήμα |
| Αεροπορικά συστήματα |
100 |
15 |
156973 |
με θηλυκό νήμα |
Αεροπορικά οχήματα |
100 |
15 |
157019 |
με αρσενικό νήμα |
| Αεροπορικά συστήματα |
100 |
20 |
156974 |
με θηλυκό νήμα |
Αεροπορικά συστήματα |
100 |
20 |
157020 |
με αρσενικό νήμα |
| Αεροπορικά συστήματα |
100 |
25 |
156975 |
με θηλυκό νήμα |
Αεροπορικά συστήματα |
100 |
25 |
157021 |
με αρσενικό νήμα |
Πίνακας δεδομένων:
| Γενικά τεχνικά δεδομένα |
| Πιστόν Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πνευματική σύνδεση |
Επενδύσεις |
Επενδύσεις |
Επενδύσεις |
Επενδύσεις |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Άκρη ράβδου του έμβολο |
Γυναικεία νήματα |
M3 |
M4 |
Επενδύσεις |
Επενδύσεις |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Άνδρες νήματα |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Μέσο λειτουργίας |
Συμπυκνωμένος αέρας σύμφωνα με το πρότυπο ISO 8573-1:2010 [7:4Γεωργία |
| Σημείωση σχετικά με το μέσο χειρισμού/τροφοδότησης |
Επιτρέπεται η λιπαρή λειτουργία (στην περίπτωση αυτή απαιτείται πάντα η λιπαρή λειτουργία) |
| Σχεδιασμός |
Πιστόνας |
| Ράβδοι έμβολο |
| Κουροδέματα |
Ελαστικά δαχτυλίδια/πλακέτες για την άμυνα και στα δύο άκρα |
| Ανίχνευση θέσης |
Μέσω διακόπτη εγγύτητας |
| Τύπος εγκατάστασης |
Μέσα από τρύπα |
| Με θηλυκό νήμα |
| Με εξαρτήματα |
| Θέση τοποθέτησης |
Οποιαδήποτε |
| Προϋποθέσεις λειτουργίας |
| Πιστόν Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πίεση λειτουργίας |
Ράβδος έμβολος στο ένα άκρο |
[MPa] |
0.15... 1 |
0.13... 1 |
0.1... 1 |
0.08... 1 |
0.06... 1 |
| [μπαρ] |
1.5... 10 |
1.3... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
| [psi] |
21.8... 145 |
18.9... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
| Μέσα από τη ράβδο έμβολο S2/S20 |
[MPa] |
0.17... 1 |
0.15... 1 |
0.14... 1 |
0.12... 1 |
0.1... 1 |
| [μπαρ] |
1.7... 10 |
1.5... 10 |
1.4... 10 |
1.2... 10 |
1... 10 |
| [psi] |
24.7... 145 |
21.8... 145 |
20.3... 145 |
17.4... 145 |
14.5... 145 |
| Θερμοκρασία περιβάλλοντος ((1) |
°C |
Βασική εκδοχή: ₹20... +80 S6: 0... +120 |
| ΚΑΚ(2) |
2 |
1) Σημείωση Πεδίο λειτουργίας των διακόπτες εγγύτητας
2) Περισσότερες πληροφορίες www.festo.com/x/topic/crc
Υλικά:
| Συμπληρωματικός κύλινδρος |
| Επικεφαλής [1] |
Τύβλος κυλίνδρου |
Άλλες χημικές ενώσεις |
| Αριθμός: |
Κάλυψη |
Άλλες χημικές ενώσεις |
| [3] |
Ράβδοι έμβολο |
Ø 12... 32 |
Χάλυβα από ανοξείδωτο χάλυβα |
| Ø 40... 100 |
Χάλυβα υψηλής κράσεως |
| [4] |
Στροφές φλάντζης |
Ø 12... 16 |
Χάλυβα από ανοξείδωτο χάλυβα |
| Ø 20... 100 |
Σιδηρούχιο |
| [5] |
Δυναμικές σφραγίδες |
Βασική έκδοση: Πολυουρεθάνιο, S6: Φθοριούχο καουτσούκ |
Μέγεθος:
