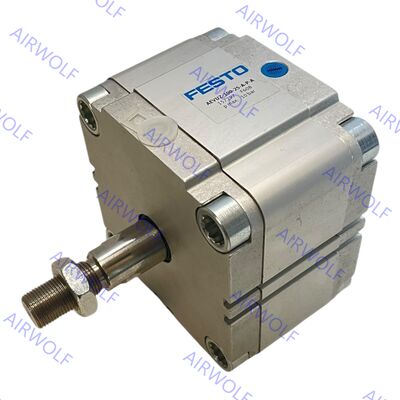

AEVUZ-100-10-P-A AEVUZ-100-10-A-P-A,-15,-20,-25 Κύλινδρος Συμπαγής Μονής Ενέργειας Festo
Η σειρά Festo AEVUZ αντιπροσωπεύει μια εξειδικευμένη σειρά συμπαγών κυλίνδρων μονής ενέργειας σχεδιασμένων με έναν μοναδικό μηχανισμό έλξης, καθιστώντας τους ιδανικούς για εφαρμογές που απαιτούν ακριβείς δυνάμεις ανάσυρσης σε περιορισμένους χώρους. Αυτοί οι κύλινδροι λειτουργούν με την αρχή της επιστροφής με ελατήριο, όπου ο συμπιεσμένος αέρας δημιουργεί τη δύναμη ώθησης και ένα εσωτερικό ελατήριο παρέχει την αξιόπιστη κίνηση έλξης για ανάσυρση. Τα βασικά μοντέλα αυτής της σειράς είναι σχεδιασμένα με συμπαγείς διαστάσεις για ελαχιστοποίηση του αποτυπώματος εγκατάστασης, διατηρώντας παράλληλα υψηλή απόδοση δύναμης. Κατασκευασμένα από ανθεκτικά υλικά όπως κράμα ανοδιωμένου αλουμινίου και ράβδους εμβόλου από ανοξείδωτο χάλυβα, υποστηρίζουν μεγέθη οπής που κυμαίνονται από μικρότερες διαμέτρους 12mm έως 100mm, με προσαρμόσιμα μήκη διαδρομής. Αυτοί οι κύλινδροι είναι κατασκευασμένοι για λειτουργία χωρίς λίπανση, διαθέτουν μαγνητικά έμβολα για ανίχνευση θέσης και διαπρέπουν σε αυτοματοποιημένες εργασίες όπως σύσφιξη, εκτίναξη ή ανύψωση όπου η βελτιστοποίηση του χώρου και η ασφαλής ανάσυρση είναι κρίσιμη.
Κωδικοί Παραγγελίας:
| Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
| AEVUZ-100-10-P-A |
100 |
10 |
157248 |
με θηλυκό σπείρωμα |
AEVUZ-100-10-A-P-A |
100 |
10 |
157294 |
με αρσενικό σπείρωμα |
| AEVUZ-100-15-P-A |
100 |
15 |
157249 |
με θηλυκό σπείρωμα |
AEVUZ-100-15-A-P-A |
100 |
15 |
157295 |
με αρσενικό σπείρωμα |
| AEVUZ-100-20-P-A |
100 |
20 |
157250 |
με θηλυκό σπείρωμα |
AEVUZ-100-20-A-P-A |
100 |
20 |
157296 |
με αρσενικό σπείρωμα |
| AEVUZ-100-25-P-A |
100 |
25 |
157251 |
με θηλυκό σπείρωμα |
AEVUZ-100-25-A-P-A |
100 |
25 |
157297 |
με αρσενικό σπείρωμα |
Δελτίο δεδομένων:
| Γενικά τεχνικά δεδομένα |
| Έμβολο Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πνευματική σύνδεση |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Άκρο ράβδου εμβόλου |
Θηλυκό σπείρωμα |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Αρσενικό σπείρωμα |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Λειτουργικό μέσο |
Συμπιεσμένος αέρας κατά ISO 8573-1:2010 [7:4:4] |
| Σημείωση σχετικά με το λειτουργικό/πιλοτικό μέσο |
Δυνατή η λιπασμένη λειτουργία (στην περίπτωση αυτή θα απαιτείται πάντα λιπασμένη λειτουργία) |
| Σχεδιασμός |
Έμβολο |
| Ράβδος εμβόλου |
| Απόσβεση |
Ελαστικοί δακτύλιοι/πλάκες απόσβεσης και στα δύο άκρα |
| Ανίχνευση θέσης |
Μέσω διακόπτη εγγύτητας |
| Τύπος τοποθέτησης |
Μέσω οπής |
| Με θηλυκό σπείρωμα |
| Με αξεσουάρ |
| Θέση τοποθέτησης |
Οποιαδήποτε |
| Συνθήκες λειτουργίας |
| Έμβολο Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πίεση λειτουργίας |
Ράβδος εμβόλου στο ένα άκρο |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Μέσω ράβδου εμβόλου S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Θερμοκρασία περιβάλλοντος(1) |
°C |
Βασική έκδοση: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Σημειώστε το εύρος λειτουργίας των διακοπτών εγγύτητας
2) Περισσότερες πληροφορίες www.festo.com/x/topic/crc
Υλικά:
| Συμπαγής κύλινδρος |
| [1] |
Κύλινδρος |
Κράμα αλουμινίου |
| [2] |
Κάλυμμα |
Κράμα αλουμινίου |
| [3] |
Ράβδος εμβόλου |
Ø 12 ... 32 |
Υψηλής κράσης ανοξείδωτος χάλυβας |
| Ø 40 ... 100 |
Χάλυβας υψηλής κράσης |
| [4] |
Βίδες φλάντζας |
Ø 12 ... 16 |
Υψηλής κράσης ανοξείδωτος χάλυβας |
| Ø 20 ... 100 |
Γαλβανισμένος χάλυβας |
| [5] |
Δυναμικές σφραγίσεις |
Βασική έκδοση: Πολυουρεθάνη, S6: Φθοριοκαουτσούκ |
Διαστάσεις:
