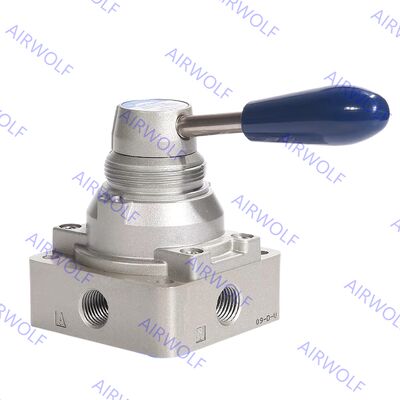

AIRTAC 4HV330-08/10/15(L), 4HV410-15/20/25(L), 4HV430-15/20/25(L) Σειρά 4HV Βαλβίδα Μοχλού Χειρός 4/2 δρόμων 4/3 δρόμων 1/4", 3/8", 1/2", 3/4", 1"
Σχεδιασμένες για ανθεκτικότητα και απόδοση, αυτές οι βαλβίδες διαθέτουν ένα στιβαρό σώμα από κράμα αλουμινίου που εξασφαλίζει καλή αντοχή στη διάβρωση και ελαφρύ σχεδιασμό. Η εσωτερική δομή στήλης ολίσθησης, επεξεργασμένη με ειδική τεχνολογία, εξασφαλίζει εξαιρετικές ιδιότητες στεγανοποίησης, χαμηλή τριβή και μεγάλη διάρκεια ζωής, ενώ λειτουργεί ως μονάδα χωρίς συντήρηση και λίπανση. Οι βαλβίδες απαιτούν καθαρή, φιλτραρισμένη παροχή αέρα (φιλτράρισμα 40µm) για βέλτιστη απόδοση. Οι βαλβίδες 4/3 δρόμων έχουν γωνία λειτουργίας 45°, ενώ οι βαλβίδες 4/2 δρόμων λειτουργούν στις 90°, επιτρέποντας ακριβή έλεγχο. Αυτός ο συνδυασμός μιας μεγάλης αποτελεσματικής περιοχής ροής για ελάχιστη απώλεια πίεσης, μιας ανθεκτικής κατασκευής και απλής, αξιόπιστης χειροκίνητης λειτουργίας τις καθιστά μια αξιόπιστη επιλογή για βιομηχανικές εφαρμογές όπου δεν επιθυμείται ηλεκτρικός έλεγχος ή ως χειροκίνητη παράκαμψη σε αυτοματοποιημένα μηχανήματα.
Κωδικοί Παραγγελίας:
| Τύπος |
Μέγεθος Θύρας |
Θέσεις |
Σημείωση |
Εγκατάσταση |
| 4HV330-08 |
1/4" |
4/3 δρόμων |
Χωρίς Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV330-10 |
3/8" |
4/3 δρόμων |
Χωρίς Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV330-15 |
1/2" |
4/3 δρόμων |
Χωρίς Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV410-15 |
1/2" |
4/2 δρόμων |
Χωρίς Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV410-20 |
3/4" |
4/2 δρόμων |
Χωρίς Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV410-25 |
1" |
4/2 δρόμων |
Χωρίς Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV430-15 |
1/2" |
4/3 δρόμων |
Χωρίς Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV430-20 |
3/4" |
4/3 δρόμων |
Χωρίς Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV430-25 |
1" |
4/3 δρόμων |
Χωρίς Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV330-08L |
1/4" |
4/3 δρόμων |
Με Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV330-10L |
3/8" |
4/3 δρόμων |
Με Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV410-15L |
1/2" |
4/2 δρόμων |
Με Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV410-20L |
3/4" |
4/2 δρόμων |
Με Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV430-15L |
1/2" |
4/3 δρόμων |
Με Κλείδωμα |
Εγκατάσταση Σώματος |
| 4HV430-20L |
3/4" |
4/3 δρόμων |
Με Κλείδωμα |
Εγκατάσταση Σώματος |
Σύμβολο:
Προδιαγραφή:
| Μοντέλο |
4HV3□□
-08(L) |
4HV3□□
-10(L) |
4HV4□□
-15(L) |
4HV4□□
-20(L) |
| Ρευστό |
Αέρας (προς φιλτράρισμα από στοιχείο φίλτρου 40 μm) |
| Λειτουργία |
Χειροκίνητος τύπος άμεσης δράσης |
| Μέγεθος θύρας [Σημείωση1] |
1/4" |
3/8" |
1/2" |
3/4" |
| Μέγεθος οπής |
30.0mm²
(Cv=1.67) |
33.0mm²
(Cv=1.83) |
88.0mm²
(Cv=4.89) |
95.0mm²
(Cv=5.27) |
| Τύπος βαλβίδας |
4/2 Δρόμων, 4/3 Δρόμων |
| Λίπανση |
Δεν απαιτείται |
| Εύρος πίεσης |
0~1.0MPa(0~145psi) |
| Πίεση δοκιμής |
1.5MPa(215psi) |
| Θερμοκρασία |
-20~70℃ |
| Γωνία λειτουργίας |
90°(4/3 Δρόμων: 45°) |
[Σημείωση1] Διατίθενται σπειρώματα PT, G και NPT.
Διάγραμμα Ροής:
Δομή:
Διαστάσεις:
Πρότυπα Ποιότητας:
