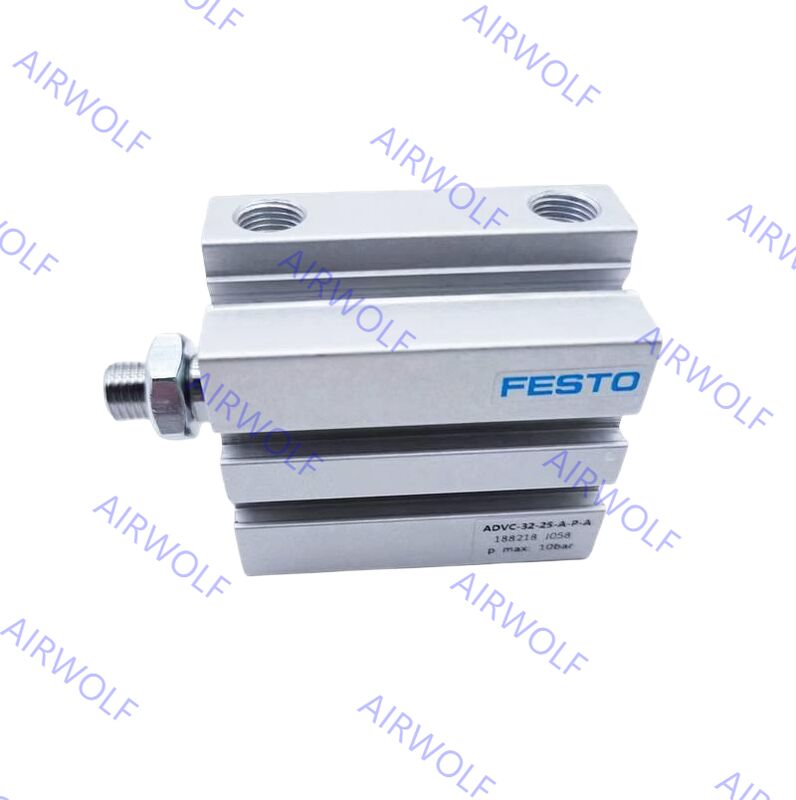

Festo ADVC-32-5-A-P-A,-10,-15,-20,-25 ADVC-32-5-I-P-A,-10,15,-20,-25 Κύλινδροι Διπλής Ενέργειας Μικρής Διαδρομής
Σχεδιασμένη για ευελιξία και ανθεκτικότητα, η σειρά ADVC προσφέρει σημαντικά πλεονεκτήματα στην βιομηχανική αυτοματοποίηση. Βασικά χαρακτηριστικά περιλαμβάνουν ελαστική απόσβεση και στα δύο άκρα της διαδρομής για ομαλή λειτουργία και μειωμένο αντίκτυπο, καθώς και συμμόρφωση με πρότυπα όπως το VDMA 24562 για μοτίβα οπών στερέωσης. Οι κύλινδροι έχουν σχεδιαστεί για ευέλικτη εγκατάσταση, υποστηρίζοντας στερέωση μέσω οπής ή προσάρτηση μέσω διαφόρων αξεσουάρ και μπορούν να λειτουργήσουν σε οποιαδήποτε θέση στερέωσης. Ο σχεδιασμός τους δίνει έμφαση στη χαμηλή συντήρηση, με επιλογές για λειτουργία χωρίς λίπανση, και παρουσιάζουν υψηλή αντοχή στη διάβρωση. Αυτός ο συνδυασμός στιβαρής κατασκευής, ακριβούς ελέγχου και προσαρμοστικότητας καθιστά τη σειρά ADVC ένα αξιόπιστο εξάρτημα για την ενίσχυση της παραγωγικότητας και της αποδοτικότητας σε απαιτητικά περιβάλλοντα όπως η κατασκευή αυτοκινήτων και οι γραμμές συναρμολόγησης ηλεκτρονικών.
Κωδικοί Παραγγελίας:
| Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
| ADVC-32-5-A-P |
32 |
5 |
188219 |
χωρίς ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-32-10-A-P |
32 |
10 |
188220 |
χωρίς ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-32-15-A-P |
32 |
15 |
188221 |
χωρίς ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-32-20-A-P |
32 |
20 |
188222 |
χωρίς ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-32-25-A-P |
32 |
25 |
188223 |
χωρίς ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-32-5-I-P |
32 |
5 |
188209 |
χωρίς ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-32-10-I-P |
32 |
10 |
188210 |
χωρίς ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-32-15-I-P |
32 |
15 |
188211 |
χωρίς ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-32-20-I-P |
32 |
20 |
188212 |
χωρίς ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-32-25-I-P |
32 |
25 |
188213 |
χωρίς ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-32-5-A-P-A |
32 |
5 |
188214 |
με ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-32-10-A-P-A |
32 |
10 |
188215 |
με ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-32-15-A-P-A |
32 |
15 |
188216 |
με ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-32-20-A-P-A |
32 |
20 |
188217 |
με ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-32-25-A-P-A |
32 |
25 |
188218 |
με ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-32-5-I-P-A |
32 |
5 |
188204 |
με ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-32-10-I-P-A |
32 |
10 |
188205 |
με ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-32-15-I-P-A |
32 |
15 |
188206 |
με ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-32-20-I-P-A |
32 |
20 |
188207 |
με ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-32-25-I-P-A |
32 |
25 |
188208 |
με ανίχνευση θέσης
με θηλυκό σπείρωμα |
Δελτίο δεδομένων:
| Γενικά τεχνικά δεδομένα |
| Έμβολο Ø |
4 |
6 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πνευματική σύνδεση |
M3 |
M3 |
M5 |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Ράβδος εμβόλου με θηλυκό σπείρωμα |
– |
– |
– |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
| Ράβδος εμβόλου με αρσενικό σπείρωμα |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
| Ράβδος εμβόλου χωρίς σπείρωμα |
■ |
■ |
■ |
■ |
– |
– |
– |
– |
– |
– |
– |
– |
– |
| Μέσο λειτουργίας |
Συμπιεσμένος αέρας κατά ISO 8573-1:2010 [7:4:4] |
| Σημείωση για το μέσο λειτουργίας/πιλότου |
Δυνατότητα λιπαντικής λειτουργίας (σε αυτή την περίπτωση θα απαιτείται πάντα λιπαντική λειτουργία) |
| Σχεδιασμός |
Έμβολο |
| Ράβδος εμβόλου |
| Απόσβεση |
Ελαστικοί δακτύλιοι/πλάκες απόσβεσης και στα δύο άκρα |
| Ανίχνευση θέσης |
Μέσω διακόπτη εγγύτητας |
| Τύπος στερέωσης |
Μέσω οπής |
Μέσω οπής |
| – |
Με αξεσουάρ |
| Θέση στερέωσης |
Οποιαδήποτε |
| Συνθήκες λειτουργίας |
| Έμβολο Ø |
4 |
6 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πίεση λειτουργίας |
[MPa] |
0.2~0.8 |
0.15~0.8 |
0.1~0.8 |
0.1~1 |
0.06~1 |
0.1~1 |
| [bar] |
2~8 |
1.5~8 |
1~8 |
1~10 |
0.6~10 |
1~10 |
| [psi] |
29~116 |
21.75~116 |
14.5~116 |
14.5~145 |
8.7~145 |
14.5~145 |
| Θερμοκρασία περιβάλλοντος |
[°C] |
-20~+80 |
| Κατηγορία αντοχής στη διάβρωση CRC(1) |
1 - Χαμηλή καταπόνηση διάβρωσης |
(1) Περισσότερες πληροφορίες www.festo.com/x/topic/crc
Υλικά:
| Κύλινδρος μικρής διαδρομής |
| [1] |
Κύλινδρος |
Ανοδιωμένο αλουμίνιο |
| [2] |
Κάλυμμα |
Ανοδιωμένο αλουμίνιο |
| [3] |
Ράβδος εμβόλου |
Χάλυβας υψηλής κράσης |
| [4] |
Σφράγισμα ράβδου |
Πολυουρεθάνη |
| – |
Σημείωση για τα υλικά |
Συμμόρφωση RoHS |
|
Συμμόρφωση LABS (PWIS) |
VDMA24364-B1/B2-L |
|
Κριτήριο LABS (PWIS) |
Χωρίς ουσίες που επηρεάζουν την διαβροχή του χρώματος σύμφωνα με το FN 942010 |
Διαστάσεις:
