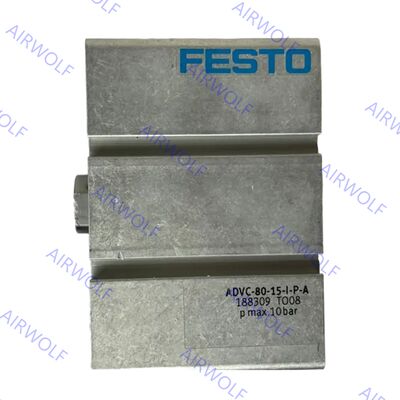

Festo ADVC-80-10-A-P-A,-15,-20,-25 ADVC-80-10-I-P-A,15,-20,-25 Κύλινδροι Διπλής Ενέργειας Μικρής Διαδρομής
Από την άποψη της εφαρμογής, οι κύλινδροι μικρής διαδρομής ADVC της Festo χρησιμεύουν ως θεμελιώδη συστατικά σε πολύπλοκα πνευματικά συστήματα σε ένα ευρύ φάσμα βιομηχανιών. Εκτιμώνται ιδιαίτερα σε εργασίες που απαιτούν υψηλή ταχύτητα, ακριβή ενεργοποίηση με ελάχιστες απαιτήσεις χώρου, όπως σε αυτοματοποιημένα συστήματα χειρισμού, εξοπλισμό δοκιμών ακριβείας και την κατασκευή ιατρικών συσκευών. Η ικανότητα της σειράς να παρέχει υψηλούς ρυθμούς κύκλου και σταθερή απόδοση, σε συνδυασμό με χαρακτηριστικά που απλοποιούν την ενσωμάτωση και τη συντήρηση, την καθιστά μια λύση για μηχανικούς που σχεδιάζουν συμπαγή και αποδοτικά κύτταρα αυτοματισμού. Εξασφαλίζοντας ακριβή και αξιόπιστη γραμμική κίνηση, αυτοί οι κύλινδροι συμβάλλουν άμεσα στη βελτίωση της απόδοσης του μηχανήματος, στη μείωση του χρόνου διακοπής λειτουργίας και στο χαμηλότερο συνολικό κόστος ιδιοκτησίας σε σύγχρονες βιομηχανικές ρυθμίσεις.
Κωδικοί Παραγγελίας:
| Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
| ADVC-80-10-A-P |
80 |
10 |
188320 |
χωρίς ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-80-15-A-P |
80 |
15 |
188321 |
χωρίς ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-80-20-A-P |
80 |
20 |
188322 |
χωρίς ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-80-25-A-P |
80 |
25 |
188323 |
χωρίς ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-80-10-I-P |
80 |
10 |
188312 |
χωρίς ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-80-15-I-P |
80 |
15 |
188313 |
χωρίς ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-80-20-I-P |
80 |
20 |
188314 |
χωρίς ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-80-25-I-P |
80 |
25 |
188315 |
χωρίς ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-80-10-A-P-A |
80 |
10 |
188316 |
με ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-80-15-A-P-A |
80 |
15 |
188317 |
με ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-80-20-A-P-A |
80 |
20 |
188318 |
με ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-80-25-A-P-A |
80 |
25 |
188319 |
με ανίχνευση θέσης
με αρσενικό σπείρωμα |
| ADVC-80-10-I-P-A |
80 |
10 |
188308 |
με ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-80-15-I-P-A |
80 |
15 |
188309 |
με ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-80-20-I-P-A |
80 |
20 |
188310 |
με ανίχνευση θέσης
με θηλυκό σπείρωμα |
| ADVC-80-25-I-P-A |
80 |
25 |
188311 |
με ανίχνευση θέσης
με θηλυκό σπείρωμα |
Δελτίο δεδομένων:
| Γενικά τεχνικά δεδομένα |
| Έμβολο Ø |
4 |
6 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πνευματική σύνδεση |
M3 |
M3 |
M5 |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Ράβδος εμβόλου με θηλυκό σπείρωμα |
– |
– |
– |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
| Ράβδος εμβόλου με αρσενικό σπείρωμα |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
| Ράβδος εμβόλου χωρίς σπείρωμα |
■ |
■ |
■ |
■ |
– |
– |
– |
– |
– |
– |
– |
– |
– |
| Λειτουργικό μέσο |
Συμπιεσμένος αέρας σύμφωνα με το ISO 8573-1:2010 [7:4:4] |
| Σημείωση για το λειτουργικό/πιλοτικό μέσο |
Δυνατότητα λιπαντικής λειτουργίας (σε αυτή την περίπτωση θα απαιτείται πάντα λιπαντική λειτουργία) |
| Σχεδιασμός |
Έμβολο |
| Ράβδος εμβόλου |
| Απόσβεση |
Ελαστικοί δακτύλιοι/πλάκες απόσβεσης και στα δύο άκρα |
| Ανίχνευση θέσης |
Μέσω διακόπτη εγγύτητας |
| Τύπος τοποθέτησης |
Μέσω οπής |
Μέσω οπής |
| – |
Με αξεσουάρ |
| Θέση τοποθέτησης |
Οποιαδήποτε |
| Συνθήκες λειτουργίας |
| Έμβολο Ø |
4 |
6 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πίεση λειτουργίας |
[MPa] |
0.2~0.8 |
0.15~0.8 |
0.1~0.8 |
0.1~1 |
0.06~1 |
0.1~1 |
| [bar] |
2~8 |
1.5~8 |
1~8 |
1~10 |
0.6~10 |
1~10 |
| [psi] |
29~116 |
21.75~116 |
14.5~116 |
14.5~145 |
8.7~145 |
14.5~145 |
| Θερμοκρασία περιβάλλοντος |
[°C] |
-20~+80 |
| Κλάση αντοχής στη διάβρωση CRC(1) |
1 - Χαμηλή καταπόνηση διάβρωσης |
(1) Περισσότερες πληροφορίες www.festo.com/x/topic/crc
Υλικά:
| Κύλινδρος μικρής διαδρομής |
| [1] |
Κύλινδρος |
Ανοδιωμένο αλουμίνιο |
| [2] |
Κάλυμμα |
Ανοδιωμένο αλουμίνιο |
| [3] |
Ράβδος εμβόλου |
Χάλυβας υψηλής κράσης |
| [4] |
Σφράγιση ράβδου |
Πολυουρεθάνη |
| – |
Σημείωση για τα υλικά |
Συμμόρφωση RoHS |
|
Συμμόρφωση LABS (PWIS) |
VDMA24364-B1/B2-L |
|
Κριτήριο LABS (PWIS) |
Χωρίς ουσίες που εμποδίζουν το βρέξιμο του χρώματος σύμφωνα με το FN 942010 |
Διαστάσεις:
