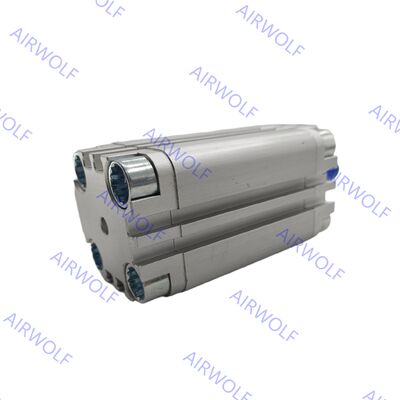

Festo ADVU-20-5-P-A ADVU-20-5-A-P-A,-10,-15,-20,-25,-30,-40,-50 Διπλό ενεργό συμπαγές κύλινδρο
Ο τεχνικός σχεδιασμός του συμπαγούς κυλίνδρου Festo ADVU τονίζει την αξιοπιστία, την ευκολία χρήσης και την ενσωμάτωση.με καθαρά καθορισμένες θεωρητικές δυνάμεις τόσο για τις προχωρήσεις όσο και για τις επιστροφές σε τυποποιημένες πιέσειςΗ ανίχνευση θέσης μπορεί να επιτευχθεί ηλεκτρικά με τη χρήση αισθητήρων όπως η σειρά SM...-8 ή πνευματικά με το SMPO.στεγνό συμπιεσμένο αέρα και διαθέτει τάξη αντοχής στη διάβρωση (CRC) 2, κατάλληλο για περιβάλλοντα με μέτρια πίεση. Με πολλαπλές επιλογές τοποθέτησης (μέσω τρύπας, με αξεσουάρ), τυποποιημένες πνευματικές συνδέσεις (M5 ή G1/4), και ελαφρύ σχήμα,η σειρά ADVU παρέχει μια ακριβή και ενεργειακά αποδοτική λύση για την επίτευξη ακριβούς γραμμικής κίνησης σε περιορισμένους χώρους σε διάφορες βιομηχανίες.
Κωδικοί παραγγελίας:
| Κωδικός θέσης |
Πιστόνας (mm) |
Στροφή (μμ) |
Το μέρος όχι. |
Τύπος |
Κωδικός θέσης |
Πιστόνας (mm) |
Στροφή (μμ) |
Το μέρος όχι. |
Τύπος |
| Αρμόδια για την παρακολούθηση |
20 |
5 |
156514 |
με θηλυκό νήμα |
Αρμόδια για την παρακολούθηση |
20 |
5 |
156600 |
με αρσενικό νήμα |
| Δοκιμαστική μονάδα |
20 |
10 |
156515 |
με θηλυκό νήμα |
Αρμόδια για την παρακολούθηση |
20 |
10 |
156601 |
με αρσενικό νήμα |
| Δοκιμαστική μονάδα |
20 |
15 |
156516 |
με θηλυκό νήμα |
Αρμόδια για την παρακολούθηση |
20 |
15 |
156602 |
με αρσενικό νήμα |
| Δοκιμαστική μονάδα |
20 |
20 |
156517 |
με θηλυκό νήμα |
ΑΠΟΦΟΡΗΣΕΙΣ |
20 |
20 |
156603 |
με αρσενικό νήμα |
| Δοκιμαστική μονάδα |
20 |
25 |
156518 |
με θηλυκό νήμα |
Δοκιμαστική μονάδα |
20 |
25 |
156604 |
με αρσενικό νήμα |
| Δοκιμαστική μονάδα |
20 |
30 |
156519 |
με θηλυκό νήμα |
Δελτίο ΕΚΑΧ της 10ης Ιουλίου 2009. |
20 |
30 |
156605 |
με αρσενικό νήμα |
| Δοκιμαστική μονάδα |
20 |
40 |
156520 |
με θηλυκό νήμα |
Δοκιμαστικό σήμα |
20 |
40 |
156606 |
με αρσενικό νήμα |
| Δοκιμαστική μονάδα |
20 |
50 |
156521 |
με θηλυκό νήμα |
Δοκιμαστική μονάδα |
20 |
50 |
156607 |
με αρσενικό νήμα |
Πίνακας δεδομένων:
| Γενικά τεχνικά δεδομένα |
| ΠιστόναςØ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Πνευματική σύνδεση |
Επενδύσεις |
Επενδύσεις |
Επενδύσεις |
Επενδύσεις |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Άκρη ράβδου του έμβολο |
Γυναικεία νήματα |
M3 |
M4 |
Επενδύσεις |
Επενδύσεις |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Άνδρες νήματα |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Μέσο λειτουργίας |
Συμπυκνωμένος αέρας σύμφωνα με το πρότυπο ISO 8573-1:2010 [7:4Γεωργία |
| Σημείωση σχετικά με το μέσο χειρισμού/τροφοδότησης |
Επιτρέπεται η λιπαρή λειτουργία (στην περίπτωση αυτή απαιτείται πάντα η λιπαρή λειτουργία) |
| Σχεδιασμός |
Πιστόνας |
| Ράβδοι έμβολο |
| Κουροδέματα |
Ελαστικά δαχτυλίδια/πλακέτες για την άμυνα και στα δύο άκρα |
| Ανίχνευση θέσης |
Μέσω διακόπτη εγγύτητας |
| Τύπος εγκατάστασης |
Με τρύπα |
∆ |
| Με θηλυκό νήμα |
| Με εξαρτήματα |
| Θέση τοποθέτησης |
Οποιαδήποτε |
| Προϋποθέσεις λειτουργίας |
| Πιστόν Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Πίεση λειτουργίας |
[MPa] |
0.12... 1 |
0.1... 1 |
0.08... 1 |
0.06... 1 |
0.05... 1 |
| [μπαρ] |
1.2... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
0.5... 10 |
| [psi] |
17.4... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
7.3... 145 |
| Θερμοκρασία περιβάλλοντος ((1) |
°C |
20... +80 |
| ΚΑΚ(2) |
2 |
1) Σημείωση Πεδίο λειτουργίας των διακόπτες εγγύτητας
2) Περισσότερες πληροφορίες www.festo.com/x/topic/crc
Υλικά:
| Συμπληρωματικός κύλινδρος |
| Επικεφαλής [1] |
Τύβλος κυλίνδρου |
Άλλες χημικές ενώσεις |
| Αριθμός: |
Κάλυψη |
Άλλες χημικές ενώσεις |
| [3] |
Ράβδοι έμβολο |
Ø 12... 32 |
Χάλυβα από ανοξείδωτο χάλυβα |
| Ø 40... 125 |
Χάλυβα υψηλής κράσεως |
| [4] |
Στροφές φλάντζης |
Ø 12... 16 |
Χάλυβα από ανοξείδωτο χάλυβα |
| Ø 20... 125 |
Σιδηρούχιο |
| [5] |
Δυναμικές σφραγίδες |
Πολυουρεθάνιο |
Μέγεθος:
Πρότυπα ποιότητας:
