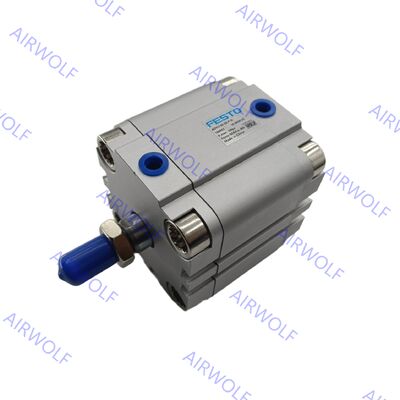

Festo ADVU-50-10-P-A ADVU-50-10-A-P-A,-15,-20,-25,-30,-40,-50,-60,-80 Κύλινδρος Διπλής Ενέργειας Compact
Η σειρά Festo ADVU αντιπροσωπεύει μια σειρά κυλίνδρων compact υψηλής απόδοσης που έχουν σχεδιαστεί για βιομηχανικό αυτοματισμό όπου η βελτιστοποίηση του χώρου είναι κρίσιμη. Αυτοί οι πνευματικοί ενεργοποιητές διπλής ενέργειας χαρακτηρίζονται από σημαντική μείωση του χώρου εγκατάστασης—έως και 50% μικρότεροι σε σύγκριση με τους τυπικούς κυλίνδρους ISO 15552—διατηρώντας παράλληλα ισχυρή απόδοση. Η σειρά προσφέρει ένα ευρύ φάσμα μεγεθών οπής από 12 mm έως 125 mm και προσαρμόσιμα μήκη διαδρομής από 1 mm έως 400 mm. Βασικά χαρακτηριστικά περιλαμβάνουν ελαστική απόσβεση και στις δύο τελικές θέσεις για ομαλή λειτουργία, δυνατότητα ανίχνευσης θέσης χωρίς επαφή μέσω μαγνητικού εμβόλου και ευέλικτες επιλογές τοποθέτησης. Κατασκευασμένοι από ανθεκτικά υλικά όπως κράμα ανοδιωμένου αλουμινίου για το σώμα και χάλυβα υψηλής κράσης για τη ράβδο του εμβόλου, οι κύλινδροι ADVU λειτουργούν αποτελεσματικά σε εύρος πίεσης από 0,05 έως 1,0 MPa και μπορούν να αντέξουν θερμοκρασίες περιβάλλοντος από -20°C έως +80°C, καθιστώντας τους κατάλληλους για απαιτητικές εφαρμογές στη συσκευασία, τη συναρμολόγηση και το χειρισμό υλικών.
Κωδικοί Παραγγελίας:
| Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
| ADVU-50-10-P-A |
50 |
10 |
156550 |
με εσωτερικό σπείρωμα |
ADVU-50-10-A-P-A |
50 |
10 |
156636 |
με εξωτερικό σπείρωμα |
| ADVU-50-15-P-A |
50 |
15 |
156551 |
με εσωτερικό σπείρωμα |
ADVU-50-15-A-P-A |
50 |
15 |
156637 |
με εξωτερικό σπείρωμα |
| ADVU-50-20-P-A |
50 |
20 |
156552 |
με εσωτερικό σπείρωμα |
ADVU-50-20-A-P-A |
50 |
20 |
156638 |
με εξωτερικό σπείρωμα |
| ADVU-50-25-P-A |
50 |
25 |
156553 |
με εσωτερικό σπείρωμα |
ADVU-50-25-A-P-A |
50 |
25 |
156639 |
με εξωτερικό σπείρωμα |
| ADVU-50-30-P-A |
50 |
30 |
156554 |
με εσωτερικό σπείρωμα |
ADVU-50-30-A-P-A |
50 |
30 |
156640 |
με εξωτερικό σπείρωμα |
| ADVU-50-40-P-A |
50 |
40 |
156555 |
με εσωτερικό σπείρωμα |
ADVU-50-40-A-P-A |
50 |
40 |
156641 |
με εξωτερικό σπείρωμα |
| ADVU-50-50-P-A |
50 |
50 |
156556 |
με εσωτερικό σπείρωμα |
ADVU-50-50-A-P-A |
50 |
50 |
156642 |
με εξωτερικό σπείρωμα |
| ADVU-50-60-P-A |
50 |
60 |
156557 |
με εσωτερικό σπείρωμα |
ADVU-50-60-A-P-A |
50 |
60 |
156643 |
με εξωτερικό σπείρωμα |
| ADVU-50-80-P-A |
50 |
80 |
156558 |
με εσωτερικό σπείρωμα |
ADVU-50-80-A-P-A |
50 |
80 |
156644 |
με εξωτερικό σπείρωμα |
Δελτίο δεδομένων:
| Γενικά τεχνικά δεδομένα |
| Έμβολο Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Πνευματική σύνδεση |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Άκρο ράβδου εμβόλου |
Εσωτερικό σπείρωμα |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Εξωτερικό σπείρωμα |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Λειτουργικό μέσο |
Συμπιεσμένος αέρας σύμφωνα με ISO 8573-1:2010 [7:4:4] |
| Σημείωση σχετικά με το λειτουργικό/πιλοτικό μέσο |
Δυνατότητα λιπαντικής λειτουργίας (στην περίπτωση αυτή θα απαιτείται πάντα λιπαντική λειτουργία) |
| Σχεδιασμός |
Έμβολο |
| Ράβδος εμβόλου |
| Απόσβεση |
Ελαστικοί δακτύλιοι/πλάκες απόσβεσης και στα δύο άκρα |
| Ανίχνευση θέσης |
Μέσω διακόπτη εγγύτητας |
| Τύπος τοποθέτησης |
Με οπή |
– |
| Με εσωτερικό σπείρωμα |
| Με αξεσουάρ |
| Θέση τοποθέτησης |
Οποιαδήποτε |
| Συνθήκες λειτουργίας |
| Έμβολο Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Πίεση λειτουργίας |
[MPa] |
0.12 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
0.05 ... 1 |
| [bar] |
1.2 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
0.5 ... 10 |
| [psi] |
17.4 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
7.3 … 145 |
| Θερμοκρασία περιβάλλοντος(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Σημειώστε το εύρος λειτουργίας των διακοπτών εγγύτητας
2) Περισσότερες πληροφορίες www.festo.com/x/topic/crc
Υλικά:
| Compact cylinder |
| [1] |
Κύλινδρος |
Κράμα αλουμινίου |
| [2] |
Κάλυμμα |
Κράμα αλουμινίου |
| [3] |
Ράβδος εμβόλου |
Ø 12 ... 32 |
Ανοξείδωτος χάλυβας υψηλής κράσης |
| Ø 40 ... 125 |
Χάλυβας υψηλής κράσης |
| [4] |
Βίδες φλάντζας |
Ø 12 ... 16 |
Ανοξείδωτος χάλυβας υψηλής κράσης |
| Ø 20 ... 125 |
Γαλβανισμένος χάλυβας |
| [5] |
Δυναμικές σφραγίσεις |
Πολυουρεθάνη |
Διαστάσεις:
