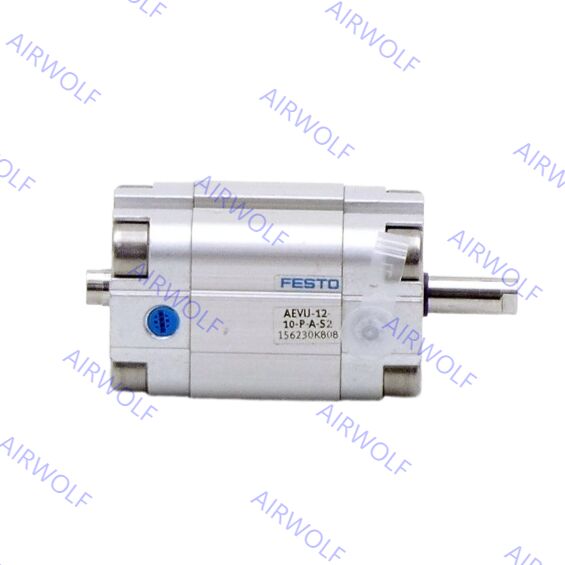

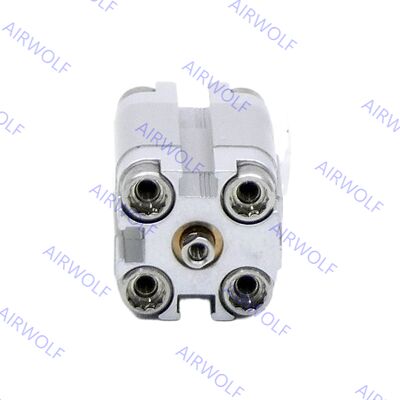

Festo AEVU-12-...-P-A,-16,-20,-25 -S2 -S6 Κύλινδρος Συμπαγής Μονής Ενέργειας Μεταβλητής Διαδρομής
Σχεδιασμένος για ανθεκτικότητα, ο κύλινδρος AEVU είναι κατασκευασμένος με σωλήνα από σκληρυμένο κράμα αλουμινίου και ράβδο εμβόλου από ανοξείδωτο χάλυβα, εξασφαλίζοντας μεγάλη διάρκεια ζωής. Διατίθεται σε ένα ευρύ φάσμα μεγεθών οπής, συνήθως από 12 mm έως 100 mm, με προσαρμόσιμα μήκη διαδρομής για να ταιριάζουν σε συγκεκριμένες ανάγκες εφαρμογής. Η σειρά έχει σχεδιαστεί για να λειτουργεί αποτελεσματικά εντός ενός τυπικού εύρους πίεσης, για παράδειγμα, 0,06 έως 1,0 MPa, και μπορεί να λειτουργήσει σε θερμοκρασίες περιβάλλοντος από -20°C έως +80°C. Βασικά χαρακτηριστικά περιλαμβάνουν συχνά ελαστική αντικραδασμική προστασία στο τέλος της διαδρομής για να μειώνεται η πρόσκρουση και ο θόρυβος, καθώς και ευέλικτες επιλογές τοποθέτησης που απλοποιούν την ενσωμάτωση σε μηχανήματα.
Κωδικοί Παραγγελίας:
| Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
| AEVU-12-...-P-A |
12 |
1 ... 10 |
156220 |
με θηλυκό σπείρωμα |
AEVU-12-...-A-P-A |
12 |
1 ... 10 |
156260 |
με αρσενικό σπείρωμα |
| AEVU-16-...-P-A |
16 |
1 ... 25 |
156221 |
με θηλυκό σπείρωμα |
AEVU-16-...-A-P-A |
16 |
1 ... 25 |
156261 |
με αρσενικό σπείρωμα |
| AEVU-20-...-P-A |
20 |
1 ... 25 |
156222 |
με θηλυκό σπείρωμα |
AEVU-20-...-A-P-A |
20 |
1 ... 25 |
156262 |
με αρσενικό σπείρωμα |
| AEVU-25-...-P-A |
25 |
1 ... 25 |
156223 |
με θηλυκό σπείρωμα |
AEVU-25-...-A-P-A |
25 |
1 ... 25 |
156263 |
με αρσενικό σπείρωμα |
| AEVU-12-...-P-A-S2 |
12 |
1 ... 25 |
156230 |
με θηλυκό σπείρωμα, Διαμέσου της ράβδου εμβόλου
|
AEVU-12-...-A-P-A-S2 |
12 |
1 ... 25 |
156270 |
με αρσενικό σπείρωμα, Διαμέσου της ράβδου εμβόλου |
| AEVU-16-...-P-A-S2 |
16 |
1 ... 25 |
156231 |
με θηλυκό σπείρωμα, Διαμέσου της ράβδου εμβόλου |
AEVU-16-...-A-P-A-S2 |
16 |
1 ... 25 |
156271 |
με αρσενικό σπείρωμα, Διαμέσου της ράβδου εμβόλου |
| AEVU-20-...-P-A-S2 |
20 |
1 ... 25 |
156232 |
με θηλυκό σπείρωμα, Διαμέσου της ράβδου εμβόλου |
AEVU-20-...-A-P-A-S2 |
20 |
1 ... 25 |
156272 |
με αρσενικό σπείρωμα, Διαμέσου της ράβδου εμβόλου |
| AEVU-25-...-P-A-S2 |
25 |
1 ... 25 |
156233 |
με θηλυκό σπείρωμα, Διαμέσου της ράβδου εμβόλου |
AEVU-25-...-A-P-A-S2 |
25 |
1 ... 25 |
156273 |
με αρσενικό σπείρωμα, Διαμέσου της ράβδου εμβόλου |
| AEVU-12-...-P-A-S6 |
12 |
1 ... 25 |
156250 |
με θηλυκό σπείρωμα, 120°C Ανθεκτικό στη θερμότητα |
AEVU-12-...-A-P-A-S6 |
12 |
1 ... 25 |
156310 |
με αρσενικό σπείρωμα, 120°C Ανθεκτικό στη θερμότητα |
| AEVU-16-...-P-A-S6 |
16 |
1 ... 25 |
156251 |
με θηλυκό σπείρωμα, 120°C Ανθεκτικό στη θερμότητα |
AEVU-16-...-A-P-A-S6 |
16 |
1 ... 25 |
156311 |
με αρσενικό σπείρωμα, 120°C Ανθεκτικό στη θερμότητα |
| AEVU-20-...-P-A-S6 |
20 |
1 ... 25 |
156252 |
με θηλυκό σπείρωμα, 120°C Ανθεκτικό στη θερμότητα |
AEVU-20-...-A-P-A-S6 |
20 |
1 ... 25 |
156312 |
με αρσενικό σπείρωμα, 120°C Ανθεκτικό στη θερμότητα |
| AEVU-25-...-P-A-S6 |
25 |
1 ... 25 |
156253 |
με θηλυκό σπείρωμα, 120°C Ανθεκτικό στη θερμότητα |
AEVU-25-...-A-P-A-S6 |
25 |
1 ... 25 |
156313 |
με αρσενικό σπείρωμα, 120°C Ανθεκτικό στη θερμότητα |
Δελτίο δεδομένων:
| Γενικά τεχνικά δεδομένα |
| Έμβολο Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πνευματική σύνδεση |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Άκρο ράβδου εμβόλου |
Θηλυκό σπείρωμα |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Αρσενικό σπείρωμα |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Μέσο λειτουργίας |
Συμπιεσμένος αέρας σύμφωνα με το ISO 8573-1:2010 [7:4:4] |
| Σημείωση σχετικά με το μέσο λειτουργίας/πιλότου |
Δυνατότητα λίπανσης (σε αυτή την περίπτωση θα απαιτείται πάντα λιπαντική λειτουργία) |
| Σχεδιασμός |
Έμβολο |
| Ράβδος εμβόλου |
| Αντικραδασμική προστασία |
Ελαστικοί δακτύλιοι/πλάκες αντικραδασμικής προστασίας και στα δύο άκρα |
| Ανίχνευση θέσης |
Μέσω διακόπτη εγγύτητας |
| Τύπος τοποθέτησης |
Μέσω οπής |
| Με θηλυκό σπείρωμα |
| Με αξεσουάρ |
| Θέση τοποθέτησης |
Οποιαδήποτε |
| Συνθήκες λειτουργίας |
| Έμβολο Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πίεση λειτουργίας |
Ράβδος εμβόλου στο ένα άκρο |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Διαμέσου της ράβδου εμβόλου S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Θερμοκρασία περιβάλλοντος(1) |
°C |
Βασική έκδοση: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Σημειώστε το εύρος λειτουργίας των διακοπτών εγγύτητας
2) Περισσότερες πληροφορίες www.festo.com/x/topic/crc
Υλικά:
| Συμπαγής κύλινδρος |
| [1] |
Κύλινδρος |
Κράμα αλουμινίου |
| [2] |
Κάλυμμα |
Κράμα αλουμινίου |
| [3] |
Ράβδος εμβόλου |
Ø 12 ... 32 |
Ανοξείδωτος χάλυβας υψηλής κράσης |
| Ø 40 ... 100 |
Χάλυβας υψηλής κράσης |
| [4] |
Βίδες φλάντζας |
Ø 12 ... 16 |
Ανοξείδωτος χάλυβας υψηλής κράσης |
| Ø 20 ... 100 |
Γαλβανισμένος χάλυβας |
| [5] |
Δυναμικές σφραγίσεις |
Βασική έκδοση: Πολυουρεθάνη, S6: Φθοριοκαουτσούκ |
Διαστάσεις:
