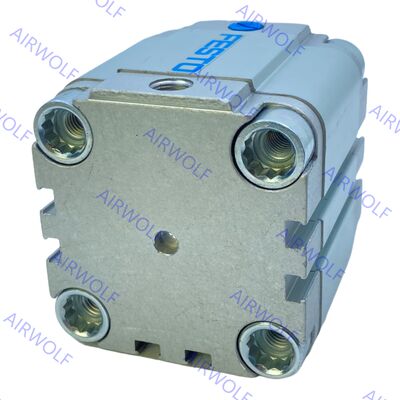

Festo AEVU-50-10-P-A AEVU-50-10-A-P-A,-15,-20,-25 Κύλινδρος Συμπαγής Μονής Ενέργειας
Η σειρά Festo AEVU αντιπροσωπεύει μια σειρά συμπαγών κυλίνδρων μονής ενέργειας που έχουν σχεδιαστεί για εφαρμογές αυτοματισμού με περιορισμένο χώρο, όπου η αξιόπιστη ανάκληση είναι απαραίτητη. Ως κύλινδρος μονής ενέργειας, λειτουργεί με την αρχή του πεπιεσμένου αέρα που δημιουργεί δύναμη σε μία κατεύθυνση (συνήθως επέκταση), ενώ ένα εσωτερικό ελατήριο παρέχει την κίνηση επιστροφής. Αυτός ο σχεδιασμός το καθιστά ιδιαίτερα πλεονεκτικό για εφαρμογές όπως σύσφιξη, εκτίναξη ή τοποθέτηση όπου η ασφαλής επιστροφή είναι κρίσιμη. Η σειρά είναι γνωστή για τις συμπαγείς διαστάσεις της, οι οποίες επιτρέπουν την εγκατάσταση σε στενούς χώρους, και αποτελεί μέρος της ευρύτερης γκάμας μετρικών συμπαγών κυλίνδρων της Festo. Αυτοί οι κύλινδροι έχουν σχεδιαστεί για να είναι χωρίς λίπανση για λειτουργία χωρίς συντήρηση και συχνά περιλαμβάνουν ένα μαγνητικό έμβολο για εύκολη ενσωμάτωση με αισθητήρες θέσης.
Κωδικοί Παραγγελίας:
| Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
| AEVU-50-10-P-A |
50 |
10 |
156960 |
με θηλυκό σπείρωμα |
AEVU-50-10-A-P-A |
50 |
10 |
157006 |
με αρσενικό σπείρωμα |
| AEVU-50-15-P-A |
50 |
15 |
156961 |
με θηλυκό σπείρωμα |
AEVU-50-15-A-P-A |
50 |
15 |
157007 |
με αρσενικό σπείρωμα |
| AEVU-50-20-P-A |
50 |
20 |
156962 |
με θηλυκό σπείρωμα |
AEVU-50-20-A-P-A |
50 |
20 |
157008 |
με αρσενικό σπείρωμα |

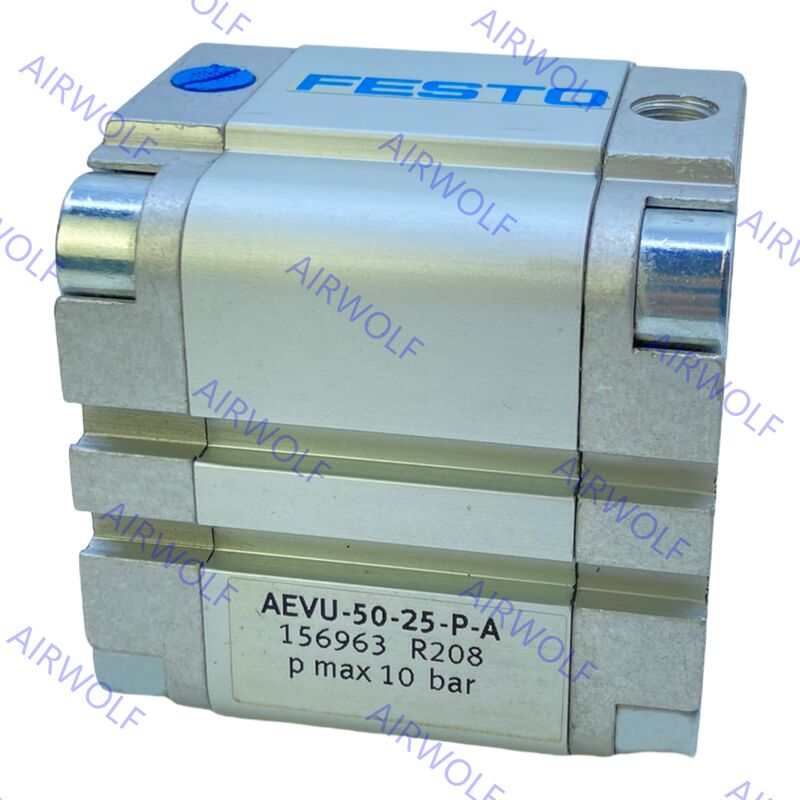

| AEVU-50-25-P-A |
50 |
25 |
156963 |
με θηλυκό σπείρωμα |
AEVU-50-25-A-P-A |
50 |
25 |
157009 |
με αρσενικό σπείρωμα |
Φύλλο δεδομένων:
| Γενικά τεχνικά δεδομένα |
| Έμβολο Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πνευματική σύνδεση |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Άκρο ράβδου εμβόλου |
Θηλυκό σπείρωμα |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Αρσενικό σπείρωμα |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Λειτουργικό μέσο |
Πεπιεσμένος αέρας κατά ISO 8573-1:2010 [7:4:4] |
| Σημείωση σχετικά με το λειτουργικό/πιλοτικό μέσο |
Δυνατότητα λίπανσης (σε αυτή την περίπτωση, η λιπασμένη λειτουργία θα απαιτείται πάντα) |
| Σχεδιασμός |
Έμβολο |
| Ράβδος εμβόλου |
| Απόσβεση |
Ελαστικοί δακτύλιοι/πλάκες απόσβεσης και στα δύο άκρα |
| Ανίχνευση θέσης |
Μέσω διακόπτη εγγύτητας |
| Τύπος τοποθέτησης |
Μέσω οπής |
| Με θηλυκό σπείρωμα |
| Με αξεσουάρ |
| Θέση τοποθέτησης |
Οποιαδήποτε |
| Συνθήκες λειτουργίας |
| Έμβολο Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πίεση λειτουργίας |
Ράβδος εμβόλου στο ένα άκρο |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Μέσω ράβδου εμβόλου S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Θερμοκρασία περιβάλλοντος(1) |
°C |
Βασική έκδοση: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Σημειώστε το εύρος λειτουργίας των διακοπτών εγγύτητας
2) Περισσότερες πληροφορίες www.festo.com/x/topic/crc
Υλικά:
| Συμπαγής κύλινδρος |
| [1] |
Κύλινδρος |
Κράμα αλουμινίου |
| [2] |
Κάλυμμα |
Κράμα αλουμινίου |
| [3] |
Ράβδος εμβόλου |
Ø 12 ... 32 |
Υψηλής κράσης ανοξείδωτο χάλυβα |
| Ø 40 ... 100 |
Χάλυβας υψηλής κράσης |
| [4] |
Βίδες φλάντζας |
Ø 12 ... 16 |
Υψηλής κράσης ανοξείδωτο χάλυβα |
| Ø 20 ... 100 |
Γαλβανισμένος χάλυβας |
| [5] |
Δυναμικές σφραγίδες |
Βασική έκδοση: Πολυουρεθάνη, S6: Φθοριοκαουτσούκ |
Διαστάσεις:
