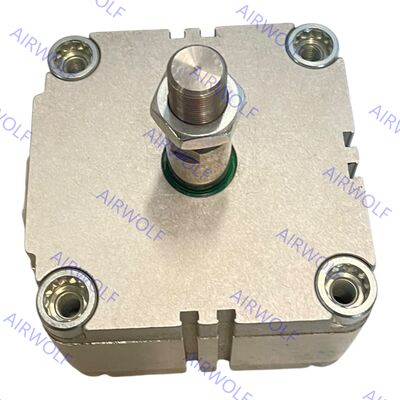

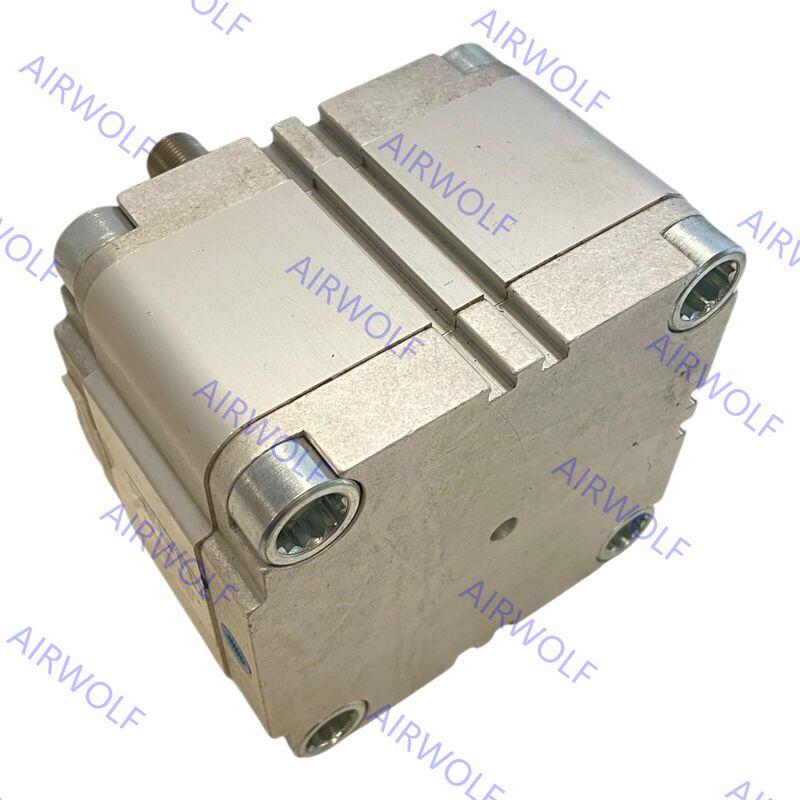

Festo AEVUZ-80-10-P-A AEVUZ-80-10-A-P-A,-15,-20,-25 Κύλινδρος Συμπαγής Μονής Ενέργειας
Σε πρακτικές εφαρμογές, οι κύλινδροι έλξης Festo AEVUZ χρησιμεύουν ως μια συμπαγής και αποτελεσματική λύση για εργασίες αυτοματισμού όπου οι περιορισμοί χώρου και η αξιόπιστη ανάκληση είναι υψίστης σημασίας. Ο σχεδιασμός τους επιτρέπει την απρόσκοπτη χρήση σε κάθετες ή οριζόντιες κατευθύνσεις, υποστηρίζοντας ρόλους όπως μηχανισμοί λαβής ρομπότ, έλεγχοι θυρών ασφαλείας ή συστήματα τοποθέτησης ακριβείας. Συνδυάζοντας ένα μικρό αποτύπωμα με ισχυρή απόδοση δύναμης, αυτοί οι κύλινδροι βοηθούν στη μείωση του συνολικού μεγέθους του συστήματος και του κόστους ενέργειας, διασφαλίζοντας παράλληλα την ασφάλεια λειτουργίας. Βιομηχανίες όπως η κατασκευή αυτοκινήτων, τα φαρμακευτικά προϊόντα και η επεξεργασία τροφίμων επωφελούνται από τον υγιεινό σχεδιασμό τους, τη χαμηλή συντήρηση και την προσαρμοστικότητα σε στενούς χώρους, υπογραμμίζοντας την εστίαση της Festo στην παροχή ευέλικτων εξαρτημάτων για τις σύγχρονες προκλήσεις αυτοματισμού.
Κωδικοί Παραγγελίας:
| Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
Κωδικός Είδους |
Έμβολο (mm) |
Διαδρομή (mm) |
Αριθμός εξαρτήματος |
Τύπος |
| AEVUZ-80-10-P-A |
80 |
10 |
157244 |
με εσωτερικό σπείρωμα |
AEVUZ-80-10-A-P-A |
80 |
10 |
157290 |
με εξωτερικό σπείρωμα |
| AEVUZ-80-15-P-A |
80 |
15 |
157245 |
με εσωτερικό σπείρωμα |
AEVUZ-80-15-A-P-A |
80 |
15 |
157291 |
με εξωτερικό σπείρωμα |
| AEVUZ-80-20-P-A |
80 |
20 |
157246 |
με εσωτερικό σπείρωμα |
AEVUZ-80-20-A-P-A |
80 |
20 |
157292 |
με εξωτερικό σπείρωμα |
| AEVUZ-80-25-P-A |
80 |
25 |
157247 |
με εσωτερικό σπείρωμα |
AEVUZ-80-25-A-P-A |
80 |
25 |
157293 |
με εξωτερικό σπείρωμα |
Δελτίο δεδομένων:
| Γενικά τεχνικά δεδομένα |
| Έμβολο Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πνευματική σύνδεση |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Άκρο ράβδου εμβόλου |
Εσωτερικό σπείρωμα |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Εξωτερικό σπείρωμα |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Λειτουργικό μέσο |
Συμπιεσμένος αέρας σύμφωνα με το ISO 8573-1:2010 [7:4:4] |
| Σημείωση σχετικά με το λειτουργικό/πιλοτικό μέσο |
Δυνατότητα λιπαντικής λειτουργίας (στην περίπτωση αυτή θα απαιτείται πάντα λιπαντική λειτουργία) |
| Σχεδιασμός |
Έμβολο |
| Ράβδος εμβόλου |
| Απόσβεση |
Ελαστικοί δακτύλιοι/πλάκες απόσβεσης και στα δύο άκρα |
| Ανίχνευση θέσης |
Μέσω διακόπτη εγγύτητας |
| Τύπος τοποθέτησης |
Μέσω οπής |
| Με εσωτερικό σπείρωμα |
| Με αξεσουάρ |
| Θέση τοποθέτησης |
Οποιαδήποτε |
| Συνθήκες λειτουργίας |
| Έμβολο Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Πίεση λειτουργίας |
Ράβδος εμβόλου στο ένα άκρο |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Μέσω ράβδου εμβόλου S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Θερμοκρασία περιβάλλοντος(1) |
°C |
Βασική έκδοση: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Σημειώστε το εύρος λειτουργίας των διακοπτών εγγύτητας
2) Περισσότερες πληροφορίες www.festo.com/x/topic/crc
Υλικά:
| Συμπαγής κύλινδρος |
| [1] |
Κύλινδρος |
Κράμα αλουμινίου |
| [2] |
Κάλυμμα |
Κράμα αλουμινίου |
| [3] |
Ράβδος εμβόλου |
Ø 12 ... 32 |
Υψηλής κράσης ανοξείδωτο χάλυβα |
| Ø 40 ... 100 |
Χάλυβας υψηλής κράσης |
| [4] |
Βίδες φλάντζας |
Ø 12 ... 16 |
Υψηλής κράσης ανοξείδωτο χάλυβα |
| Ø 20 ... 100 |
Γαλβανισμένος χάλυβας |
| [5] |
Δυναμικές σφραγίδες |
Βασική έκδοση: Πολυουρεθάνη, S6: Φθοριοκαουτσούκ |
Διαστάσεις:
