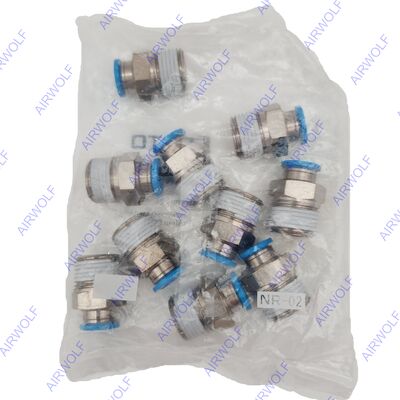

Festo QS-1/4-10 QS-1/4-10-50 QS-1/4-12 QS-1/4-12-20 QS-3/8-6 Σύνδεσμος Push-in Σειράς QS
Ο σύνδεσμος push-in σειράς Festo QS έχει σχεδιαστεί για απαράμιλλη ταχύτητα και απλότητα στη συναρμολόγηση πνευματικών συστημάτων. Η διαισθητική τεχνολογία push-in επιτρέπει ασφαλείς συνδέσεις σωλήνων χωρίς εργαλεία σε δευτερόλεπτα, μειώνοντας δραματικά τον χρόνο εγκατάστασης και συντήρησης. Ο απλός μηχανισμός κολάρου πίεσης-απελευθέρωσης επιτρέπει γρήγορη αποσύνδεση σωλήνων για εύκολη επανεγκατάσταση. Αυτός ο φιλικός προς τον χρήστη σχεδιασμός ελαχιστοποιεί τα λάθη και το κόστος εργασίας, καθιστώντας τον ιδανική επιλογή για τη βελτιστοποίηση της παραγωγής, της πρωτοτυποποίησης και των τροποποιήσεων συστημάτων όπου η αποδοτικότητα είναι κρίσιμη.
Κωδικοί παραγγελίας:
| Κωδικός είδους |
Σύνδεση θύρας1 |
Σύνδεση θύρας2 |
Αριθμός εξαρτήματος. |
Ποσότητα συσκευασίας |
| QS-1/4-10 |
Εξωτερικό σπείρωμα R1/4 |
Εξωτερική διάμετρος σωλήνα: 10 mm |
153007 |
10 |
| QS-1/4-10-50 |
Εξωτερικό σπείρωμα R1/4 |
Εξωτερική διάμετρος σωλήνα: 10 mm |
130679 |
50 |
| QS-1/4-12 |
Εξωτερικό σπείρωμα R1/4 |
Εξωτερική διάμετρος σωλήνα: 12 mm |
164980 |
10 |
| QS-1/4-12-20 |
Εξωτερικό σπείρωμα R1/4 |
Εξωτερική διάμετρος σωλήνα: 12 mm |
130680 |
20 |
| QS-3/8-6 |
Εξωτερικό σπείρωμα R3/8 |
Εξωτερική διάμετρος σωλήνα: 6 mm |
190645 |
10 |
Φύλλο δεδομένων:
| Γενικά τεχνικά δεδομένα – Μετρικό και εξωτερικό σπείρωμα G |
| Πνευματική σύνδεση, θύρα 1 |
Εξωτερικό σπείρωμα M5 |
Εξωτερικό σπείρωμα G1/8 |
Εξωτερικό σπείρωμα G1/4 |
Εξωτερικό σπείρωμα G3/8 |
Εξωτερικό σπείρωμα G1/2 |
Εξωτερικό σπείρωμα G3/4 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
Δακτύλιος στεγανοποίησης |
| Ονομαστική ροπή |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Ανοχή για ονομαστική ροπή σύσφιξης |
± 20% |
| Ονομαστικό μέγεθος |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Βάθος εισαγωγής σωλήνα 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Βάρος προϊόντος |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Τα ενδεικτικά βάθη εισαγωγής σωλήνα είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα – Εξωτερικό σπείρωμα R |
| Πνευματική σύνδεση, θύρα 1 |
Εξωτερικό σπείρωμα R1/8 |
Εξωτερικό σπείρωμα R1/4 |
Εξωτερικό σπείρωμα R3/8 |
Εξωτερικό σπείρωμα R1/2 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
Επίστρωση |
| Ονομαστικό μέγεθος |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Βάθος εισαγωγής σωλήνα ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Τα ενδεικτικά βάθη εισαγωγής σωλήνα είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα – Εσωτερικό σπείρωμα G |
| Πνευματική σύνδεση, θύρα 1 |
Εσωτερικό σπείρωμα G1/8 |
Εσωτερικό σπείρωμα G1/4 |
Εσωτερικό σπείρωμα G3/8 |
Εσωτερικό σπείρωμα G1/2 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
Επίστρωση |
| Ονομαστικό μέγεθος |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Γενικά τεχνικά δεδομένα – Μανίκι Push-in |
| Πνευματική σύνδεση, θύρα 1 |
Μανίκι Push-in Ø 4 mm |
Μανίκι Push-in Ø 6 mm |
Μανίκι Push-in Ø 8 mm |
Μανίκι Push-in Ø 10 mm |
Μανίκι Push-in Ø 12 mm |
Μανίκι Push-in Ø 16 mm |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Ονομαστικό μέγεθος |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Πνευματική σύνδεση, θύρα 1 |
Για εξωτερική διάμετρο σωλήνα 4 mm |
Για εξωτερική διάμετρο σωλήνα 6 mm |
Για εξωτερική διάμετρο σωλήνα 8 mm |
Για εξωτερική διάμετρο σωλήνα 10 mm |
Για εξωτερική διάμετρο σωλήνα 12 mm |
Για εξωτερική διάμετρο σωλήνα 16 mm |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
— |
Επίστρωση |
| Ονομαστικό μέγεθος |
2,8mm |
2,8...4,3mm |
2,8...7mm |
4,3...9mm |
6,2...11mm |
13mm |
| Πνευματική σύνδεση, θύρα 2 |
Για εξωτερική διάμετρο σωλήνα 4 mm |
Για εξωτερική διάμετρο σωλήνα 6 mm |
Για εξωτερική διάμετρο σωλήνα 8 mm |
Για εξωτερική διάμετρο σωλήνα 10 mm |
Για εξωτερική διάμετρο σωλήνα 12 mm |
Για εξωτερική διάμετρο σωλήνα 16 mm |
Για εξωτερική διάμετρο σωλήνα 22 mm |
| Βάθος εισαγωγής σωλήνα 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Τα ενδεικτικά βάθη εισαγωγής σωλήνα είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
Συνθήκες λειτουργίας και περιβάλλοντος:
| Πίεση λειτουργίας σε όλο το εύρος θερμοκρασίας |
-0,95 ... 6 bar |
| Πίεση λειτουργίας ανάλογα με τη θερμοκρασία |
-0,95 ... 14 bar |
| Σημείωση για την πίεση λειτουργίας |
Νερό: μέγ. 0,6 MPa στους μέγ. 50°C |
| Μέσο λειτουργίας |
Συμπιεσμένος αέρας σύμφωνα με το ISO 8573-1:2010 [7:-:-]
Νερό (υγρό, χωρίς πάγο) |
| Σημείωση για το μέσο λειτουργίας και ελέγχου |
Δυνατή η λιπανόμενη λειτουργία
Νερό: Το σπείρωμα G είναι δυνατό μόνο με δακτύλιο στεγανοποίησης τύπου OL ως πρόσθετο αξεσουάρ |
| Θερμοκρασία περιβάλλοντος |
-10 ... 80°C |
| Κλάση αντοχής στη διάβρωση CRC 1) |
1 - Χαμηλή καταπόνηση διάβρωσης |
| Ναυτιλιακή ταξινόμηση |
Βλέπε πιστοποιητικό |
1) Περισσότερες πληροφορίες www.festo.com/x/topic/kbk
Υλικά:
| Υλικό περιβλήματος |
Ανοδιωμένο αλουμίνιο, Ορείχαλκος, επιχρωμιωμένος, PBT |
| Υλικό δακτυλίου απελευθέρωσης |
POM |
| Χρώμα δακτυλίου απελευθέρωσης |
Μπλε |
| Υλικό στεγανοποίησης σωλήνα |
NBR |
| Υλικό εξαρτήματος σφιγκτήρα σωλήνα |
Ανοξείδωτος χάλυβας υψηλής περιεκτικότητας |
| Σημείωση για τα υλικά |
Συμβατό με RoHS |
| Υλικό παξιμαδιού |
Επιχρωμιωμένος ορείχαλκος |
| Υλικό κοίλου μπουλονιού |
Επιχρωμιωμένος ορείχαλκος |
| Καταλληλότητα για καθαρό χώρο, μετρημένη σύμφωνα με το ISO 1464414 1) |
Κλάση 4 σύμφωνα με το ISO 14644-1 Στοιχείο εγκατεστημένο στατικά, δεν είναι δυνατή ουσιαστική αξιολόγηση σύμφωνα με το ISO 14644-1 |
1) Για μανίκια push-in QSH και τάπες QSC-...H, δεν είναι δυνατή ουσιαστική αξιολόγηση σύμφωνα με το ISO 14644-1 (στοιχεία εγκατεστημένα στατικά)
