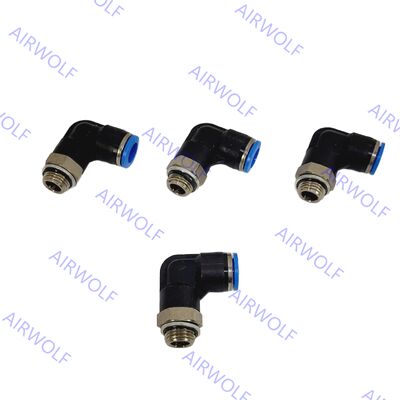

Εξάρτημα Push-in σε σχήμα L Festo QSL-3/8-12 QSL-3/8-12-20 QSL-3/8-16 QSL-1/2-10 QSL σειράς
Η σειρά Festo QSL προσφέρει εξαιρετική ευελιξία, με μια μεγάλη γκάμα μοντέλων που διατίθενται για τη σύνδεση διαφορετικών μεγεθών σωλήνων και ακόμη και θυρών με σπείρωμα (BSPP/G-thread), εξασφαλίζοντας απρόσκοπτη ενσωμάτωση σε διάφορες πνευματικές εγκαταστάσεις. Σχεδιασμένα για χρήση με πεπιεσμένο αέρα σύμφωνα με το ISO8573-1:2010, αυτά τα εξαρτήματα είναι κατάλληλα για εφαρμογές από τον αυτοματισμό εργοστασίων και τα μηχανήματα συσκευασίας έως τη ρομποτική. Η δυνατότητα επιλογής από πολυάριθμες διαμορφώσεις καθιστά τη σειρά QSL μια ολοκληρωμένη, πρακτική λύση για τη δημιουργία αποτελεσματικών, συμπαγών και αξιόπιστων πνευματικών συνδέσεων σε διάφορες βιομηχανίες.
Κωδικοί παραγγελίας:
| Κωδικός είδους |
Σύνδεση θύρας 1 |
Σύνδεση θύρας 2 |
Μέρος αρ. |
Ποσότητα συσκευασίας |
| QSL-1/4-10 |
Αρσενικό νήμα R1/4 |
Σωλήνωση OD: 10 mm |
153051 |
10 |
| QSL-1/4-10-50 |
Αρσενικό νήμα R1/4 |
Σωλήνωση OD: 10 mm |
130733 |
50 |
| QSL-1/4-12 |
Αρσενικό νήμα R1/4 |
Σωλήνωση OD: 12 mm |
164981 |
10 |
| QSL-1/4-12-20 |
Αρσενικό νήμα R1/4 |
Σωλήνωση OD: 12 mm |
130734 |
20 |
Φύλλο δεδομένων:
| Γενικά τεχνικά στοιχεία – Μετρικό και G αρσενικό νήμα |
| Πνευματική σύνδεση, θύρα 1 |
Αρσενικό νήμα Μ5 |
Αρσενικό νήμα G1/8 |
Αρσενικό νήμα G1/4 |
Αρσενικό νήμα G3/8 |
Αρσενικό νήμα G1/2 |
Αρσενικό νήμα G3/4 |
| Σχέδιο |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικός |
| Τύπος στεγανοποίησης σε βιδωτό πώμα |
Στεγανοποιητικός δακτύλιος |
| Ονομαστική ροπή |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Ανοχή για την ονομαστική ροπή σύσφιξης |
± 20% |
| Ονομαστικό μέγεθος |
1,8 ... 2,4 χλστ |
2,6 ... 6 χλστ |
3,1 ... 8,5 χλστ |
4,2 ... 11 χλστ |
6,4 ... 13 χλστ |
20 χλστ |
| Βάθος εισαγωγής σωλήνα 1) |
14,9 ... 17 χλστ |
14,9 ... 20,7 χλστ |
17 ... 23,4 χλστ |
18,1 ... 24,8 χλστ |
23,3 ... 24,8 χλστ |
27,54 χλστ |
| Βάρος προϊόντος |
8 ... 13 γρ |
7,7 ... 31 γρ |
13 ... 48 γρ |
20 ... 97 γρ |
33 ... 158 γρ |
91,2 γρ |
1) Τα υποδεικνυόμενα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά στοιχεία – Αρσενικό νήμα R |
| Πνευματική σύνδεση, θύρα 1 |
Αρσενικό νήμα R1/8 |
Αρσενικό νήμα R1/4 |
Αρσενικό νήμα R3/8 |
Αρσενικό νήμα R1/2 |
| Σχέδιο |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικός |
| Τύπος στεγανοποίησης σε βιδωτό πώμα |
Επένδυση |
| Ονομαστικό μέγεθος |
2,4 ... 6 χλστ |
2,8 ... 8,5 χλστ |
4,2 ... 11 χλστ |
6,3 ... 13 χλστ |
| Βάθος εισαγωγής σωλήνα ¹) |
11,6 ... 20,7 χλστ |
11,9 ... 23,4 χλστ |
17 ... 24,8 χλστ |
20,2 ... 24,8 χλστ |
1) Τα υποδεικνυόμενα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά στοιχεία – Θηλυκό νήμα G |
| Πνευματική σύνδεση, θύρα 1 |
Θηλυκό νήμα G1/8 |
Θηλυκό νήμα G1/4 |
Θηλυκό νήμα G3/8 |
Θηλυκό νήμα G1/2 |
| Σχέδιο |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικός |
| Τύπος στεγανοποίησης σε βιδωτό πώμα |
Επένδυση |
| Ονομαστικό μέγεθος |
2,8 ... 7 χλστ |
3 ... 11 χλστ |
5 ... 11 χλστ |
11 ... 15 χλστ |
| Γενικά τεχνικά στοιχεία – Μανίκι Push-in |
| Πνευματική σύνδεση, θύρα 1 |
Μανίκι push-in Ø 4 mm |
Μανίκι push-in Ø 6 mm |
Μανίκι push-in Ø 8 mm |
Μανίκι push-in Ø 10 mm |
Μανίκι push-in Ø 12 mm |
Μανίκι push-in Ø 16 mm |
| Σχέδιο |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικός |
| Ονομαστικό μέγεθος |
2,5 χλστ |
2,3 ... 4 χλστ |
2,3 ... 6 χλστ |
3,8 ... 7,5 χλστ |
3,7 ... 9 χλστ |
7,8 ... 11 χλστ |
| Πνευματική σύνδεση, θύρα 1 |
Για σωλήνωση εξωτερικής διαμέτρου 4 mm |
Για σωληνώσεις εξωτερικής διαμέτρου 6 mm |
Για σωλήνωση εξωτερικής διαμέτρου 8 mm |
Για σωλήνωση εξωτερικής διαμέτρου 10 mm |
Για εξωτερική διάμετρο σωλήνων 12 mm |
Για σωλήνωση εξωτερικής διαμέτρου 16 mm |
| Σχέδιο |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικός |
| Τύπος στεγανοποίησης σε βιδωτό πώμα |
— |
Επένδυση |
| Ονομαστικό μέγεθος |
2,8 χλστ |
2,8...4,3 χλστ |
2,8...7 χλστ |
4,3...9 χλστ |
6,2...11 χλστ |
13 χιλιοστά |
| Πνευματική σύνδεση, θύρα 2 |
Για εξωτερική διάμετρο σωλήνων 4 mm |
Για σωληνώσεις εξωτερικής διαμέτρου 6 mm |
Για εξωτερική διάμετρο σωλήνων 8 mm |
Για σωληνώσεις εξωτερικής διαμέτρου 10 mm |
Για εξωτερική διάμετρο σωλήνων 12 mm |
Για εξωτερική διάμετρο σωλήνων 16 mm |
Για εξωτερική διάμετρο σωλήνων 22 mm |
| Βάθος εισαγωγής σωλήνα 1) |
14,9 χλστ |
17 χλστ |
18,2 χλστ |
20,7 χλστ |
23,3 χλστ |
24,8 χλστ |
27,54 χλστ |
1) Τα υποδεικνυόμενα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
Συνθήκες λειτουργίας και περιβάλλοντος:
| Πίεση λειτουργίας πλήρες εύρος θερμοκρασίας |
-0,95 ... 6 bar |
| Πίεση λειτουργίας που εξαρτάται από τη θερμοκρασία |
-0,95 ... 14 bar |
| Σημείωση για την πίεση λειτουργίας |
Νερό: μέγ. 0,6 MPa στο μέγιστο. 50°C |
| Λειτουργικό μέσο |
Πεπιεσμένος αέρας κατά ISO 8573-1:2010 [7:-:-]
Νερό (υγρό, χωρίς πάγο) |
| Σημείωση για το λειτουργικό και πιλοτικό μέσο |
Δυνατότητα λειτουργίας με λίπανση
Νερό: Το νήμα G είναι δυνατό μόνο με δακτύλιο στεγανοποίησης τύπου OL ως πρόσθετο εξάρτημα |
| Θερμοκρασία περιβάλλοντος |
-10 ... 80°C |
| Κατηγορία αντοχής στη διάβρωση CRC 1) |
1 - Χαμηλή τάση διάβρωσης |
| Ναυτική ταξινόμηση |
Βλέπε πιστοποιητικό |
1) Περισσότερες πληροφορίες www.festo.com/x/topic/kbk
Υλικά:
| Υλικό περίβλημα |
Ανοδιωμένο αλουμίνιο, ορείχαλκος, επινικελωμένο, PBT |
| Δαχτυλίδι απελευθέρωσης υλικού |
POM |
| Χρώμα του δακτυλίου απελευθέρωσης |
Μπλε |
| Σφράγιση σωλήνων από υλικό |
NBR |
| Εξάρτημα σφιγκτήρα σωλήνωσης υλικού |
Ανοξείδωτο ατσάλι υψηλής κραματοποίησης |
| Σημείωση για τα υλικά |
Συμβατό με RoHS |
| Υλικό παξιμάδι |
Επινικελωμένος ορείχαλκος |
| Υλικό κοίλο μπουλόνι |
Επινικελωμένος ορείχαλκος |
| Καταλληλότητα Cleanroom, μετρημένη σύμφωνα με το ISO 1464414 1) |
Κλάση 4 σύμφωνα με το ISO 14644-1 Στοιχείο εγκατεστημένο στατικά, δεν είναι δυνατή η ουσιαστική αξιολόγηση σύμφωνα με το ISO 14644-1 |
1) Για μανίκια push-in QSH και βύσματα κενού QSC-...H, δεν είναι δυνατή η ουσιαστική αξιολόγηση σύμφωνα με το ISO 14644-1 (τα εξαρτήματα είναι εγκατεστημένα στατικά)
Διαστάσεις:
