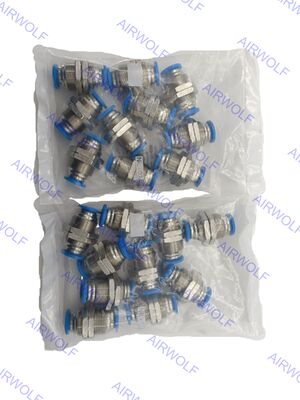

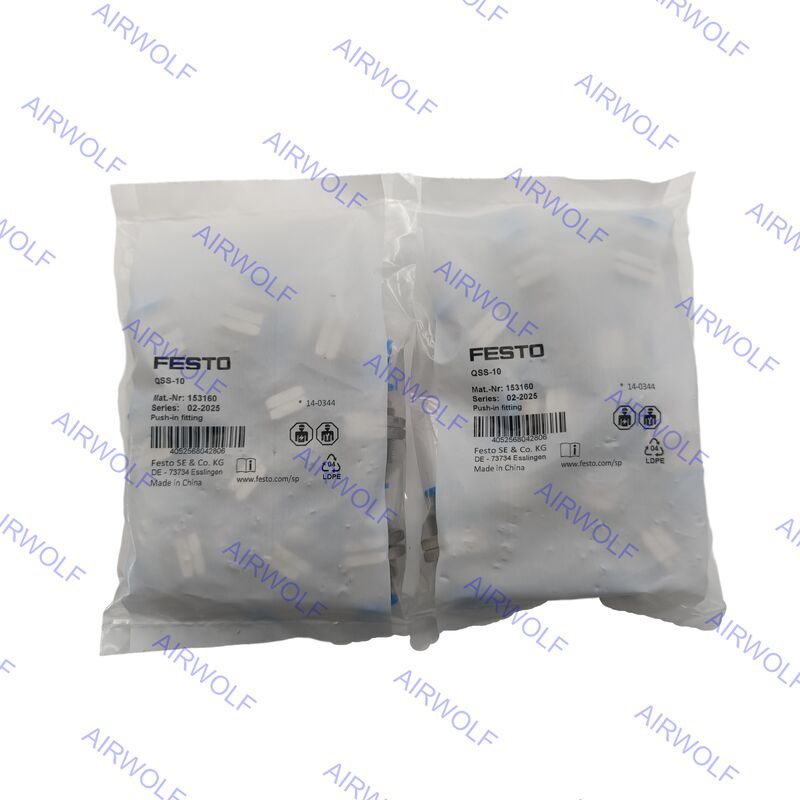

Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 Σειρά QSS Push-in υποδοχή διαφραγμάτων
Σχεδιασμένη για στιβαρή απόδοση, η σειρά QSS λειτουργεί σε ένα ευρύ φάσμα θερμοκρασιών από -10°C έως +80°C. Διαχειρίζεται ένα ευρύ φάσμα πιέσεων λειτουργίας, συνήθως από κενό από -0,095 MPa (-0,95 bar) έως 0,6 MPa (6 bar) σε όλο το φάσμα της θερμοκρασίας, με μέγιστη ονομαστική πίεση έως και 14 bar υπό συγκεκριμένες συνθήκες. Τα εξαρτήματα έχουν σχεδιαστεί για χρήση με πεπιεσμένο αέρα (κατά ISO 8573-1:2010) και νερό και υποστηρίζεται πλήρως η λειτουργία με λίπανση. Ένα βασικό πλεονέκτημα είναι ο μηχανισμός εγκατάστασης με ώθηση, ο οποίος επιτρέπει αβίαστα, γρήγορες συνδέσεις χωρίς να απαιτείται στεγανωτικό σπειρώματος, καθώς το εξάρτημα διαθέτει ενσωματωμένο μηχανισμό στεγανοποίησης. Για ευαίσθητα περιβάλλοντα, πολλά μοντέλα είναι συμβατά με RoHS και πληρούν τα πρότυπα Clearroom Class 4 σύμφωνα με το ISO 14644-1.
Κωδικοί παραγγελίας:
| Κωδικός είδους |
Σύνδεση θύρας 1 |
Σύνδεση θύρας 2 |
Μέρος αρ. |
Ποσότητα συσκευασίας |
| QSS-8 |
Σωλήνωση OD: 8 mm |
Σωλήνωση OD: 8 mm |
153159 |
10 |
| QSS-8-50 |
Σωλήνωση OD: 8 mm |
Σωλήνωση OD: 8 mm |
130790 |
50 |
| QSS-10 |
Σωλήνωση OD: 10 mm |
Σωλήνωση OD: 10 mm |
153160 |
10 |
| QSS-10-50 |
Σωλήνωση OD: 10 mm |
Σωλήνωση OD: 10 mm |
130791 |
50 |
Φύλλο δεδομένων:
| Γενικά τεχνικά στοιχεία – Metric και G αρσενικό νήμα |
| Πνευματική σύνδεση, θύρα 1 |
Αρσενικό νήμα Μ5 |
Αρσενικό νήμα G1/8 |
Αρσενικό νήμα G1/4 |
Αρσενικό νήμα G3/8 |
Αρσενικό νήμα G1/2 |
Αρσενικό νήμα G3/4 |
| Σχέδιο |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικός |
| Τύπος στεγανοποίησης σε βιδωτό πώμα |
Στεγανοποιητικός δακτύλιος |
| Ονομαστική ροπή |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Ανοχή για την ονομαστική ροπή σύσφιξης |
± 20% |
| Ονομαστικό μέγεθος |
1,8 ... 2,4 χλστ |
2,6 ... 6 χλστ |
3,1 ... 8,5 χλστ |
4,2 ... 11 χλστ |
6,4 ... 13 χλστ |
20 χλστ |
| Βάθος εισαγωγής σωλήνα 1) |
14,9 ... 17 χλστ |
14,9 ... 20,7 χλστ |
17 ... 23,4 χλστ |
18,1 ... 24,8 χλστ |
23,3 ... 24,8 χλστ |
27,54 χλστ |
| Βάρος προϊόντος |
8 ... 13 γρ |
7,7 ... 31 γρ |
13 ... 48 γρ |
20 ... 97 γρ |
33 ... 158 γρ |
91,2 γρ |
1) Τα υποδεικνυόμενα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά στοιχεία – Αρσενικό νήμα R |
| Πνευματική σύνδεση, θύρα 1 |
Αρσενικό νήμα R1/8 |
Αρσενικό νήμα R1/4 |
Αρσενικό νήμα R3/8 |
Αρσενικό νήμα R1/2 |
| Σχέδιο |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικός |
| Τύπος στεγανοποίησης σε βιδωτό πώμα |
Επένδυση |
| Ονομαστικό μέγεθος |
2,4 ... 6 χλστ |
2,8 ... 8,5 χλστ |
4,2 ... 11 χλστ |
6,3 ... 13 χλστ |
| Βάθος εισαγωγής σωλήνα ¹) |
11,6 ... 20,7 χλστ |
11,9 ... 23,4 χλστ |
17 ... 24,8 χλστ |
20,2 ... 24,8 χλστ |
1) Τα υποδεικνυόμενα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά στοιχεία – Θηλυκό νήμα G |
| Πνευματική σύνδεση, θύρα 1 |
Θηλυκό νήμα G1/8 |
Θηλυκό νήμα G1/4 |
Θηλυκό νήμα G3/8 |
Θηλυκό νήμα G1/2 |
| Σχέδιο |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικός |
| Τύπος στεγανοποίησης σε βιδωτό πώμα |
Επένδυση |
| Ονομαστικό μέγεθος |
2,8 ... 7 χλστ |
3 ... 11 χλστ |
5 ... 11 χλστ |
11 ... 15 χλστ |
| Γενικά τεχνικά στοιχεία – Μανίκι Push-in |
| Πνευματική σύνδεση, θύρα 1 |
Μανίκι push-in Ø 4 mm |
Μανίκι push-in Ø 6 mm |
Μανίκι push-in Ø 8 mm |
Μανίκι push-in Ø 10 mm |
Μανίκι push-in Ø 12 mm |
Μανίκι push-in Ø 16 mm |
| Σχέδιο |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικός |
| Ονομαστικό μέγεθος |
2,5 χλστ |
2,3 ... 4 χλστ |
2,3 ... 6 χλστ |
3,8 ... 7,5 χλστ |
3,7 ... 9 χλστ |
7,8 ... 11 χλστ |
| Πνευματική σύνδεση, θύρα 1 |
Για σωλήνωση εξωτερικής διαμέτρου 4 mm |
Για σωληνώσεις εξωτερικής διαμέτρου 6 mm |
Για σωλήνωση εξωτερικής διαμέτρου 8 mm |
Για σωλήνωση εξωτερικής διαμέτρου 10 mm |
Για εξωτερική διάμετρο σωλήνων 12 mm |
Για σωλήνωση εξωτερικής διαμέτρου 16 mm |
| Σχέδιο |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικός |
| Τύπος στεγανοποίησης σε βιδωτό πώμα |
— |
Επένδυση |
| Ονομαστικό μέγεθος |
2,8 χλστ |
2,8...4,3 χλστ |
2,8...7 χλστ |
4,3...9 χλστ |
6,2...11 χλστ |
13 χιλιοστά |
| Πνευματική σύνδεση, θύρα 2 |
Για εξωτερική διάμετρο σωλήνων 4 mm |
Για σωληνώσεις εξωτερικής διαμέτρου 6 mm |
Για εξωτερική διάμετρο σωλήνων 8 mm |
Για σωληνώσεις εξωτερικής διαμέτρου 10 mm |
Για εξωτερική διάμετρο σωλήνων 12 mm |
Για εξωτερική διάμετρο σωλήνων 16 mm |
Για εξωτερική διάμετρο σωλήνων 22 mm |
| Βάθος εισαγωγής σωλήνα 1) |
14,9 χλστ |
17 χλστ |
18,2 χλστ |
20,7 χλστ |
23,3 χλστ |
24,8 χλστ |
27,54 χλστ |
1) Τα υποδεικνυόμενα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
Συνθήκες λειτουργίας και περιβάλλοντος:
| Πίεση λειτουργίας πλήρες εύρος θερμοκρασίας |
-0,95 ... 6 bar |
| Πίεση λειτουργίας που εξαρτάται από τη θερμοκρασία |
-0,95 ... 14 bar |
| Σημείωση για την πίεση λειτουργίας |
Νερό: μέγ. 0,6 MPa στο μέγιστο. 50°C |
| Λειτουργικό μέσο |
Πεπιεσμένος αέρας κατά ISO 8573-1:2010 [7:-:-]
Νερό (υγρό, χωρίς πάγο) |
| Σημείωση για το λειτουργικό και πιλοτικό μέσο |
Δυνατότητα λειτουργίας με λίπανση
Νερό: Το νήμα G είναι δυνατό μόνο με δακτύλιο στεγανοποίησης τύπου OL ως πρόσθετο εξάρτημα |
| Θερμοκρασία περιβάλλοντος |
-10 ... 80°C |
| Κατηγορία αντοχής στη διάβρωση CRC 1) |
1 - Χαμηλή τάση διάβρωσης |
| Ναυτική ταξινόμηση |
Βλέπε πιστοποιητικό |
1) Περισσότερες πληροφορίες www.festo.com/x/topic/kbk
Υλικά:
| Υλικό περίβλημα |
Ανοδιωμένο αλουμίνιο, ορείχαλκος, επινικελωμένο, PBT |
| Δαχτυλίδι απελευθέρωσης υλικού |
POM |
| Χρώμα του δακτυλίου απελευθέρωσης |
Μπλε |
| Σφράγιση σωλήνων από υλικό |
NBR |
| Εξάρτημα σφιγκτήρα σωλήνωσης υλικού |
Ανοξείδωτο ατσάλι υψηλής κραματοποίησης |
| Σημείωση για τα υλικά |
Συμβατό με RoHS |
| Υλικό παξιμάδι |
Επινικελωμένος ορείχαλκος |
| Υλικό κοίλο μπουλόνι |
Επινικελωμένος ορείχαλκος |
| Καταλληλότητα Cleanroom, μετρημένη σύμφωνα με το ISO 1464414 1) |
Κλάση 4 σύμφωνα με το ISO 14644-1 Στοιχείο εγκατεστημένο στατικά, δεν είναι δυνατή η ουσιαστική αξιολόγηση σύμφωνα με το ISO 14644-1 |
1) Για μανίκια push-in QSH και βύσματα κενού QSC-...H, δεν είναι δυνατή η ουσιαστική αξιολόγηση σύμφωνα με το ISO 14644-1 (τα εξαρτήματα είναι εγκατεστημένα στατικά)
Διαστάσεις:
Πρότυπα ποιότητας:
