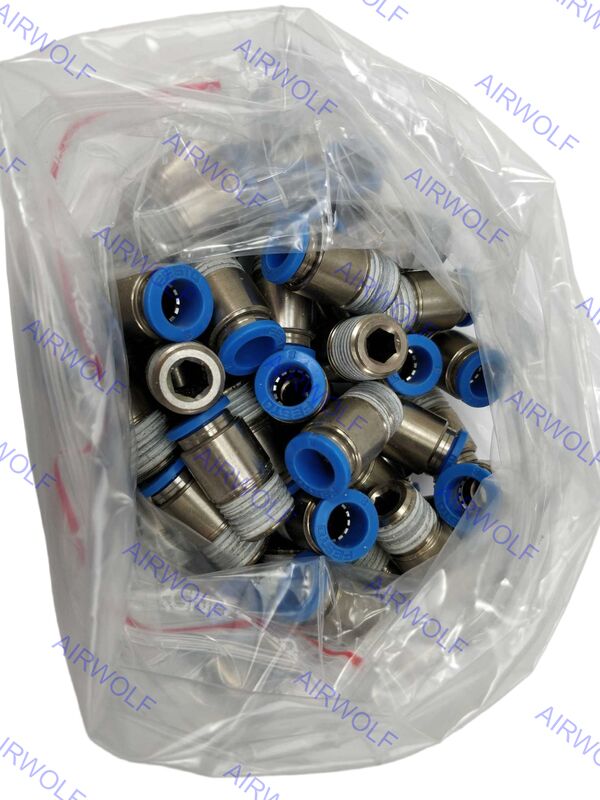

QS-1/4-6 QS-1/4-6-100 QS-1/4-8 QS-1/4-8-50 Εξάρτημα Σύνδεσης Festo Σειράς QS
Η σειρά QS της Festo προσφέρει εξαιρετική ευελιξία με μια ολοκληρωμένη γκάμα διαμορφώσεων, συμπεριλαμβανομένων ευθύγραμμων, γωνιακών, Τ και συνδέσεων διαχωρισμού, για να ταιριάζει σε οποιαδήποτε πνευματική διάταξη. Συμβατό με διάφορα υλικά σωλήνων και ένα ευρύ φάσμα μετρικών διαμέτρων σωλήνων, παρέχει μια ενοποιημένη λύση για ποικίλες ανάγκες σύνδεσης. Αυτή η εκτεταμένη επιλογή, σε συνδυασμό με προαιρετικές συνδέσεις με σπείρωμα, εξασφαλίζει απρόσκοπτη ενσωμάτωση σε υπάρχοντα συστήματα, καθιστώντας το ένα θεμελιώδες και ευέλικτο εξάρτημα για εφαρμογές αυτοματισμού, συσκευασίας και μηχανημάτων παγκοσμίως.
Κωδικοί Παραγγελίας:
| Κωδικός Είδους |
Σύνδεση Θύρας1 |
Σύνδεση Θύρας2 |
Αριθμός Είδους |
Ποσότητα Συσκευασίας |
| QS-1/4-6 |
Εξωτερικό σπείρωμα R1/4 |
Εξωτερική διάμετρος σωλήνα: 6 mm |
153003 |
10 |
| QS-1/4-6-100 |
Εξωτερικό σπείρωμα R1/4 |
Εξωτερική διάμετρος σωλήνα: 6 mm |
130677 |
100 |
| QS-1/4-8 |
Εξωτερικό σπείρωμα R1/4 |
Εξωτερική διάμετρος σωλήνα: 8 mm |
153005 |
10 |
| QS-1/4-8-50 |
Εξωτερικό σπείρωμα R1/4 |
Εξωτερική διάμετρος σωλήνα: 8 mm |
130678 |
50 |
Φύλλο Δεδομένων:
| Γενικά τεχνικά δεδομένα – Μετρικό και εξωτερικό σπείρωμα G |
| Πνευματική σύνδεση, θύρα 1 |
Εξωτερικό σπείρωμα M5 |
Εξωτερικό σπείρωμα G1/8 |
Εξωτερικό σπείρωμα G1/4 |
Εξωτερικό σπείρωμα G3/8 |
Εξωτερικό σπείρωμα G1/2 |
Εξωτερικό σπείρωμα G3/4 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
Δακτύλιος στεγανοποίησης |
| Ονομαστική ροπή |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Ανοχή ονομαστικής ροπής σύσφιξης |
± 20% |
| Ονομαστικό μέγεθος |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Βάθος εισαγωγής σωλήνα 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Βάρος προϊόντος |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Τα αναφερόμενα βάθη εισαγωγής σωλήνα είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα – Εξωτερικό σπείρωμα R |
| Πνευματική σύνδεση, θύρα 1 |
Εξωτερικό σπείρωμα R1/8 |
Εξωτερικό σπείρωμα R1/4 |
Εξωτερικό σπείρωμα R3/8 |
Εξωτερικό σπείρωμα R1/2 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
Επίστρωση |
| Ονομαστικό μέγεθος |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Βάθος εισαγωγής σωλήνα ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Τα αναφερόμενα βάθη εισαγωγής σωλήνα είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα – Εσωτερικό σπείρωμα G |
| Πνευματική σύνδεση, θύρα 1 |
Εσωτερικό σπείρωμα G1/8 |
Εσωτερικό σπείρωμα G1/4 |
Εσωτερικό σπείρωμα G3/8 |
Εσωτερικό σπείρωμα G1/2 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
Επίστρωση |
| Ονομαστικό μέγεθος |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Γενικά τεχνικά δεδομένα – Μανίκι σύνδεσης |
| Πνευματική σύνδεση, θύρα 1 |
Μανίκι σύνδεσης Ø 4 mm |
Μανίκι σύνδεσης Ø 6 mm |
Μανίκι σύνδεσης Ø 8 mm |
Μανίκι σύνδεσης Ø 10 mm |
Μανίκι σύνδεσης Ø 12 mm |
Μανίκι σύνδεσης Ø 16 mm |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Ονομαστικό μέγεθος |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Πνευματική σύνδεση, θύρα 1 |
Για εξωτερική διάμετρο σωλήνα 4 mm |
Για εξωτερική διάμετρο σωλήνα 6 mm |
Για εξωτερική διάμετρο σωλήνα 8 mm |
Για εξωτερική διάμετρο σωλήνα 10 mm |
Για εξωτερική διάμετρο σωλήνα 12 mm |
Για εξωτερική διάμετρο σωλήνα 16 mm |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
— |
Επίστρωση |
| Ονομαστικό μέγεθος |
2,8mm |
2,8...4,3mm |
2,8...7mm |
4,3...9mm |
6,2...11mm |
13mm |
| Πνευματική σύνδεση, θύρα 2 |
Για εξωτερική διάμετρο σωλήνα 4 mm |
Για εξωτερική διάμετρο σωλήνα 6 mm |
Για εξωτερική διάμετρο σωλήνα 8 mm |
Για εξωτερική διάμετρο σωλήνα 10 mm |
Για εξωτερική διάμετρο σωλήνα 12 mm |
Για εξωτερική διάμετρο σωλήνα 16 mm |
Για εξωτερική διάμετρο σωλήνα 22 mm |
| Βάθος εισαγωγής σωλήνα 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Τα αναφερόμενα βάθη εισαγωγής σωλήνα είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
Συνθήκες λειτουργίας και περιβάλλοντος:
| Πίεση λειτουργίας σε όλο το εύρος θερμοκρασίας |
-0,95 ... 6 bar |
| Πίεση λειτουργίας ανάλογα με τη θερμοκρασία |
-0,95 ... 14 bar |
| Σημείωση για την πίεση λειτουργίας |
Νερό: μέγ. 0,6 MPa στους μέγ. 50°C |
| Μέσο λειτουργίας |
Πεπιεσμένος αέρας σύμφωνα με το ISO 8573-1:2010 [7:-:-]
Νερό (υγρό, χωρίς πάγο) |
| Σημείωση για το μέσο λειτουργίας και ελέγχου |
Δυνατή η λιπανόμενη λειτουργία
Νερό: Το σπείρωμα G είναι δυνατό μόνο με τύπο στεγανοποιητικού δακτυλίου OL ως πρόσθετο αξεσουάρ |
| Θερμοκρασία περιβάλλοντος |
-10 ... 80°C |
| Κλάση αντοχής στη διάβρωση CRC 1) |
1 - Χαμηλή καταπόνηση διάβρωσης |
| Ναυτιλιακή ταξινόμηση |
Βλέπε πιστοποιητικό |
1) Περισσότερες πληροφορίες www.festo.com/x/topic/kbk
Υλικά:
| Υλικό περιβλήματος |
Ανοδιωμένο αλουμίνιο, Ορείχαλκος, επιμεταλλωμένος, PBT |
| Υλικό δακτυλίου απελευθέρωσης |
POM |
| Χρώμα δακτυλίου απελευθέρωσης |
Μπλε |
| Υλικό στεγανοποίησης σωλήνα |
NBR |
| Υλικό εξαρτήματος σφιγκτήρα σωλήνα |
Ανοξείδωτος χάλυβας υψηλής περιεκτικότητας |
| Σημείωση για τα υλικά |
Συμβατό με RoHS |
| Υλικό παξιμαδιού |
Επιμεταλλωμένος ορείχαλκος |
| Υλικό κοίλου μπουλονιού |
Επιμεταλλωμένος ορείχαλκος |
| Καταλληλότητα για καθαρό χώρο, μετρημένη σύμφωνα με το ISO 1464414 1) |
Κλάση 4 σύμφωνα με το ISO 14644-1 Στοιχείο εγκατεστημένο στατικά, δεν είναι δυνατή ουσιαστική αξιολόγηση σύμφωνα με το ISO 14644-1 |
1) Για μανίκια σύνδεσης QSH και τάπες QSC-...H, δεν είναι δυνατή ουσιαστική αξιολόγηση σύμφωνα με το ISO 14644-1 (εγκατεστημένα στατικά εξαρτήματα)
Διαστάσεις:
