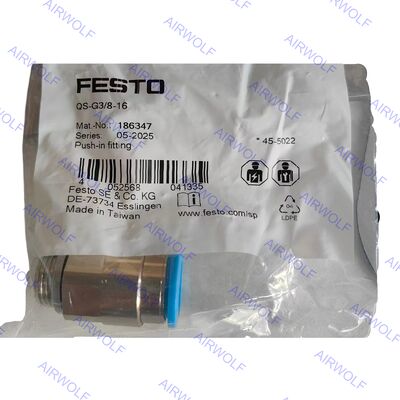

QS-G1/4-10-I QS-G3/8-8-I QS-G3/8-10-I QS-G3/8-12-I QS-G1/2-12-I Συνδετικό εξάρτημα σειράς Festo QS με πρεσαριστή σύνδεση
Σχεδιασμένο για αξιόπιστη απόδοση σε απαιτητικά βιομηχανικά περιβάλλοντα, το συνδετικό εξάρτημα Festo QS εξασφαλίζει ασφαλή και μακροχρόνια σύνδεση. Ο δακτύλιος συγκράτησης από ανοξείδωτο χάλυβα παρέχει ισχυρή, ανθεκτική σε κραδασμούς λαβή στον σωλήνα, ενώ η σφράγιση ακριβείας, συνήθως από NBR, εγγυάται στεγανή σύνδεση ακόμη και υπό συνθήκες δυναμικής πίεσης. Κατασκευασμένα από υλικά υψηλής ποιότητας όπως ο ορείχαλκος ή ο ανοξείδωτος χάλυβας, αυτά τα εξαρτήματα αντέχουν πιέσεις έως 16 bar και προσφέρουν εξαιρετική αντοχή στη διάβρωση, διασφαλίζοντας την ακεραιότητα του συστήματος και μειώνοντας τον χρόνο διακοπής λειτουργίας σε συνεχή λειτουργία.
Κωδικοί παραγγελίας:
| Κωδικός είδους |
Σύνδεση θύρας1 |
Σύνδεση θύρας2 |
Αριθμός ανταλλακτικού. |
Ποσότητα συσκευασίας |
| QS-G1/4-10-I |
Εξωτερικό σπείρωμα G1/4 |
Εξωτερική διάμετρος σωλήνα: 10 mm |
186112 |
10 |
| QS-G3/8-8-I |
Εξωτερικό σπείρωμα G3/8 |
Εξωτερική διάμετρος σωλήνα: 8 mm |
186111 |
10 |
| QS-G3/8-10-I |
Εξωτερικό σπείρωμα G3/8 |
Εξωτερική διάμετρος σωλήνα: 10 mm |
186113 |
10 |
| QS-G3/8-12-I |
Εξωτερικό σπείρωμα G3/8 |
Εξωτερική διάμετρος σωλήνα: 12 mm |
186114 |
10 |
| QS-G1/2-12-I |
Εξωτερικό σπείρωμα G1/2 |
Εξωτερική διάμετρος σωλήνα: 12 mm |
186115 |
1 |
Φύλλο δεδομένων:
| Γενικά τεχνικά δεδομένα – Μετρικό και εξωτερικό σπείρωμα G |
| Πνευματική σύνδεση, θύρα 1 |
Εξωτερικό σπείρωμα M5 |
Εξωτερικό σπείρωμα G1/8 |
Εξωτερικό σπείρωμα G1/4 |
Εξωτερικό σπείρωμα G3/8 |
Εξωτερικό σπείρωμα G1/2 |
Εξωτερικό σπείρωμα G3/4 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
Δακτύλιος στεγανοποίησης |
| Ονομαστική ροπή |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Ανοχή ονομαστικής ροπής σύσφιξης |
± 20% |
| Ονομαστικό μέγεθος |
1.8 ... 2.4 mm |
2.6 ... 6 mm |
3.1 ... 8.5 mm |
4.2 ... 11 mm |
6.4 ... 13 mm |
20 mm |
| Βάθος εισαγωγής σωλήνα 1) |
14.9 ... 17 mm |
14.9 ... 20.7 mm |
17 ... 23.4 mm |
18.1 ... 24.8 mm |
23.3 ... 24.8 mm |
27.54 mm |
| Βάρος προϊόντος |
8 ... 13 g |
7.7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91.2 g |
1) Τα αναφερόμενα βάθη εισαγωγής σωλήνα είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα – Εξωτερικό σπείρωμα R |
| Πνευματική σύνδεση, θύρα 1 |
Εξωτερικό σπείρωμα R1/8 |
Εξωτερικό σπείρωμα R1/4 |
Εξωτερικό σπείρωμα R3/8 |
Εξωτερικό σπείρωμα R1/2 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
Επίστρωση |
| Ονομαστικό μέγεθος |
2.4 ... 6 mm |
2.8 ... 8.5 mm |
4.2 ... 11 mm |
6.3 ... 13 mm |
| Βάθος εισαγωγής σωλήνα ¹) |
11.6 ... 20.7 mm |
11.9 ... 23.4 mm |
17 ... 24.8 mm |
20.2 ... 24.8 mm |
1) Τα αναφερόμενα βάθη εισαγωγής σωλήνα είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα – Εσωτερικό σπείρωμα G |
| Πνευματική σύνδεση, θύρα 1 |
Εσωτερικό σπείρωμα G1/8 |
Εσωτερικό σπείρωμα G1/4 |
Εσωτερικό σπείρωμα G3/8 |
Εσωτερικό σπείρωμα G1/2 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
Επίστρωση |
| Ονομαστικό μέγεθος |
2.8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Γενικά τεχνικά δεδομένα – Δακτύλιος πρεσαριστής σύνδεσης |
| Πνευματική σύνδεση, θύρα 1 |
Δακτύλιος πρεσαριστής σύνδεσης Ø 4 mm |
Δακτύλιος πρεσαριστής σύνδεσης Ø 6 mm |
Δακτύλιος πρεσαριστής σύνδεσης Ø 8 mm |
Δακτύλιος πρεσαριστής σύνδεσης Ø 10 mm |
Δακτύλιος πρεσαριστής σύνδεσης Ø 12 mm |
Δακτύλιος πρεσαριστής σύνδεσης Ø 16 mm |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Ονομαστικό μέγεθος |
2.5 mm |
2.3 ... 4 mm |
2.3 ... 6 mm |
3.8 ... 7.5 mm |
3.7 ... 9 mm |
7.8 ... 11 mm |
| Πνευματική σύνδεση, θύρα 1 |
Για εξωτερική διάμετρο σωλήνα 4 mm |
Για εξωτερική διάμετρο σωλήνα 6 mm |
Για εξωτερική διάμετρο σωλήνα 8 mm |
Για εξωτερική διάμετρο σωλήνα 10 mm |
Για εξωτερική διάμετρο σωλήνα 12 mm |
Για εξωτερική διάμετρο σωλήνα 16 mm |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
— |
Επίστρωση |
| Ονομαστικό μέγεθος |
2.8mm |
2.8...4.3mm |
2.8...7mm |
4.3...9mm |
6.2...11mm |
13mm |
| Πνευματική σύνδεση, θύρα 2 |
Για εξωτερική διάμετρο σωλήνα 4 mm |
Για εξωτερική διάμετρο σωλήνα 6 mm |
Για εξωτερική διάμετρο σωλήνα 8 mm |
Για εξωτερική διάμετρο σωλήνα 10 mm |
Για εξωτερική διάμετρο σωλήνα 12 mm |
Για εξωτερική διάμετρο σωλήνα 16 mm |
Για εξωτερική διάμετρο σωλήνα 22 mm |
| Βάθος εισαγωγής σωλήνα 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) Τα αναφερόμενα βάθη εισαγωγής σωλήνα είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
Συνθήκες λειτουργίας και περιβάλλοντος:
| Πίεση λειτουργίας σε όλο το εύρος θερμοκρασίας |
-0.95 ... 6 bar |
| Πίεση λειτουργίας ανάλογα με τη θερμοκρασία |
-0.95 ... 14 bar |
| Σημείωση για την πίεση λειτουργίας |
Νερό: μέγ. 0.6 MPa στους μέγ. 50°C |
| Μέσο λειτουργίας |
Συμπιεσμένος αέρας σύμφωνα με ISO 8573-1:2010 [7:-:-]
Νερό (υγρό, χωρίς πάγο) |
| Σημείωση για το μέσο λειτουργίας και ελέγχου |
Δυνατή η λιπανόμενη λειτουργία
Νερό: Το σπείρωμα G είναι δυνατό μόνο με δακτύλιο στεγανοποίησης τύπου OL ως πρόσθετο αξεσουάρ |
| Θερμοκρασία περιβάλλοντος |
-10 ... 80°C |
| Κλάση αντοχής στη διάβρωση CRC 1) |
1 - Χαμηλή διάβρωση |
| Ναυτιλιακή ταξινόμηση |
Βλέπε πιστοποιητικό |
1) Περισσότερες πληροφορίες www.festo.com/x/topic/kbk
Υλικά:
| Υλικό περιβλήματος |
Ανοδιωμένο αλουμίνιο, Ορείχαλκος, επιχρωμιωμένος, PBT |
| Υλικό δακτυλίου απελευθέρωσης |
POM |
| Χρώμα δακτυλίου απελευθέρωσης |
Μπλε |
| Υλικό στεγανοποίησης σωλήνα |
NBR |
| Υλικό εξαρτήματος σφιγκτήρα σωλήνα |
Υψηλής περιεκτικότητας ανοξείδωτος χάλυβας |
| Σημείωση για τα υλικά |
Συμβατό με RoHS |
| Υλικό παξιμαδιού |
Επιχρωμιωμένος ορείχαλκος |
| Υλικό κοίλου μπουλονιού |
Επιχρωμιωμένος ορείχαλκος |
| Καταλληλότητα για καθαρό χώρο, μετρημένη σύμφωνα με ISO 1464414 1) |
Κλάση 4 σύμφωνα με ISO 14644-1 Στοιχείο εγκατεστημένο στατικά, δεν είναι δυνατή ουσιαστική αξιολόγηση σύμφωνα με ISO 14644-1 |
1) Για δακτυλίους πρεσαριστής σύνδεσης QSH και τάπες QSC-...H, δεν είναι δυνατή ουσιαστική αξιολόγηση σύμφωνα με ISO 14644-1 (στοιχεία εγκατεστημένα στατικά)
