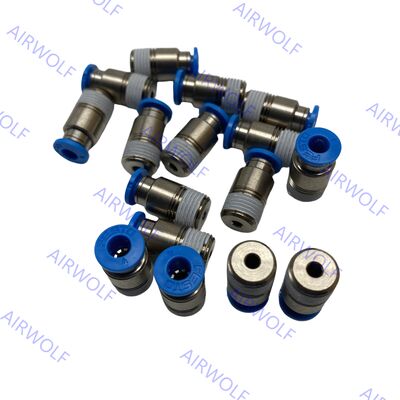

QS-G1/4-12 QS-G1/4-12-20 QS-G3/8-8 QS-G3/8-8-50 Εξαρτήματα Σύνδεσης Πίεσης Σειράς QS Festo
Το Εξάρτημα Σύνδεσης Πίεσης Σειράς QS Festo έχει σχεδιαστεί για απαράμιλλη ταχύτητα και απλότητα στη συναρμολόγηση πνευματικών συστημάτων. Η διαισθητική τεχνολογία σύνδεσης πίεσης επιτρέπει ασφαλείς συνδέσεις σωλήνων χωρίς εργαλεία σε δευτερόλεπτα, μειώνοντας δραματικά τον χρόνο εγκατάστασης και συντήρησης. Ο απλός μηχανισμός κολάρου πίεσης-απελευθέρωσης επιτρέπει γρήγορη αποσύνδεση σωλήνων για εύκολη επαναδιαμόρφωση. Αυτός ο φιλικός προς τον χρήστη σχεδιασμός ελαχιστοποιεί τα λάθη και το κόστος εργασίας, καθιστώντας τον ιδανική επιλογή για την απλοποίηση της παραγωγής, της πρωτοτυποποίησης και των τροποποιήσεων συστημάτων όπου η αποδοτικότητα είναι κρίσιμη.
Κωδικοί Παραγγελίας:
| Κωδικός Είδους |
Σύνδεση Θύρας1 |
Σύνδεση Θύρας2 |
Κωδικός Κατασκευαστή |
Ποσότητα Συσκευασίας |
| QS-G1/4-12 |
Εξωτερικό σπείρωμα G1/4 |
Εξωτερική διάμετρος σωλήνα: 12 mm |
186350 |
10 |
| QS-G1/4-12-20 |
Εξωτερικό σπείρωμα G1/4 |
Εξωτερική διάμετρος σωλήνα: 12 mm |
132042 |
20 |
| QS-G3/8-8 |
Εξωτερικό σπείρωμα G3/8 |
Εξωτερική διάμετρος σωλήνα: 8 mm |
186100 |
10 |
| QS-G3/8-8-50 |
Εξωτερικό σπείρωμα G3/8 |
Εξωτερική διάμετρος σωλήνα: 8 mm |
132043 |
50 |
Φύλλο Δεδομένων:
| Γενικά τεχνικά δεδομένα – Μετρικό και εξωτερικό σπείρωμα G |
| Πνευματική σύνδεση, θύρα 1 |
Εξωτερικό σπείρωμα M5 |
Εξωτερικό σπείρωμα G1/8 |
Εξωτερικό σπείρωμα G1/4 |
Εξωτερικό σπείρωμα G3/8 |
Εξωτερικό σπείρωμα G1/2 |
Εξωτερικό σπείρωμα G3/4 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης σε βιδωτό πώμα |
Δακτύλιος στεγανοποίησης |
| Ονομαστική ροπή |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Ανοχή ονομαστικής ροπής σύσφιξης |
± 20% |
| Ονομαστικό μέγεθος |
1.8 ... 2.4 mm |
2.6 ... 6 mm |
3.1 ... 8.5 mm |
4.2 ... 11 mm |
6.4 ... 13 mm |
20 mm |
| Βάθος εισαγωγής σωλήνα 1) |
14.9 ... 17 mm |
14.9 ... 20.7 mm |
17 ... 23.4 mm |
18.1 ... 24.8 mm |
23.3 ... 24.8 mm |
27.54 mm |
| Βάρος προϊόντος |
8 ... 13 g |
7.7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91.2 g |
1) Τα αναφερόμενα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα – Εξωτερικό σπείρωμα R |
| Πνευματική σύνδεση, θύρα 1 |
Εξωτερικό σπείρωμα R1/8 |
Εξωτερικό σπείρωμα R1/4 |
Εξωτερικό σπείρωμα R3/8 |
Εξωτερικό σπείρωμα R1/2 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης σε βιδωτό πώμα |
Επίστρωση |
| Ονομαστικό μέγεθος |
2.4 ... 6 mm |
2.8 ... 8.5 mm |
4.2 ... 11 mm |
6.3 ... 13 mm |
| Βάθος εισαγωγής σωλήνα ¹) |
11.6 ... 20.7 mm |
11.9 ... 23.4 mm |
17 ... 24.8 mm |
20.2 ... 24.8 mm |
1) Τα αναφερόμενα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα – Εσωτερικό σπείρωμα G |
| Πνευματική σύνδεση, θύρα 1 |
Εσωτερικό σπείρωμα G1/8 |
Εσωτερικό σπείρωμα G1/4 |
Εσωτερικό σπείρωμα G3/8 |
Εσωτερικό σπείρωμα G1/2 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης σε βιδωτό πώμα |
Επίστρωση |
| Ονομαστικό μέγεθος |
2.8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Γενικά τεχνικά δεδομένα – Μανίκι σύνδεσης πίεσης |
| Πνευματική σύνδεση, θύρα 1 |
Μανίκι σύνδεσης πίεσης Ø 4 mm |
Μανίκι σύνδεσης πίεσης Ø 6 mm |
Μανίκι σύνδεσης πίεσης Ø 8 mm |
Μανίκι σύνδεσης πίεσης Ø 10 mm |
Μανίκι σύνδεσης πίεσης Ø 12 mm |
Μανίκι σύνδεσης πίεσης Ø 16 mm |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Ονομαστικό μέγεθος |
2.5 mm |
2.3 ... 4 mm |
2.3 ... 6 mm |
3.8 ... 7.5 mm |
3.7 ... 9 mm |
7.8 ... 11 mm |
| Πνευματική σύνδεση, θύρα 1 |
Για εξωτερική διάμετρο σωλήνα 4 mm |
Για εξωτερική διάμετρο σωλήνα 6 mm |
Για εξωτερική διάμετρο σωλήνα 8 mm |
Για εξωτερική διάμετρο σωλήνα 10 mm |
Για εξωτερική διάμετρο σωλήνα 12 mm |
Για εξωτερική διάμετρο σωλήνα 16 mm |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετικό |
| Τύπος στεγανοποίησης σε βιδωτό πώμα |
— |
Επίστρωση |
| Ονομαστικό μέγεθος |
2.8mm |
2.8...4.3mm |
2.8...7mm |
4.3...9mm |
6.2...11mm |
13mm |
| Πνευματική σύνδεση, θύρα 2 |
Για εξωτερική διάμετρο σωλήνα 4 mm |
Για εξωτερική διάμετρο σωλήνα 6 mm |
Για εξωτερική διάμετρο σωλήνα 8 mm |
Για εξωτερική διάμετρο σωλήνα 10 mm |
Για εξωτερική διάμετρο σωλήνα 12 mm |
Για εξωτερική διάμετρο σωλήνα 16 mm |
Για εξωτερική διάμετρο σωλήνα 22 mm |
| Βάθος εισαγωγής σωλήνα 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) Τα αναφερόμενα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
Συνθήκες λειτουργίας και περιβάλλοντος:
| Πίεση λειτουργίας σε όλο το εύρος θερμοκρασίας |
-0.95 ... 6 bar |
| Πίεση λειτουργίας ανάλογα με τη θερμοκρασία |
-0.95 ... 14 bar |
| Σημείωση για την πίεση λειτουργίας |
Νερό: μέγ. 0.6 MPa στους μέγ. 50°C |
| Μέσο λειτουργίας |
Πεπιεσμένος αέρας σύμφωνα με ISO 8573-1:2010 [7:-:-]
Νερό (υγρό, χωρίς πάγο) |
| Σημείωση για το μέσο λειτουργίας και ελέγχου |
Δυνατή η λιπανόμενη λειτουργία
Νερό: μόνο με σπείρωμα G είναι δυνατή με τύπο στεγανοποίησης OL ως πρόσθετο αξεσουάρ |
| Θερμοκρασία περιβάλλοντος |
-10 ... 80°C |
| Κλάση αντοχής στη διάβρωση CRC 1) |
1 - Χαμηλή καταπόνηση διάβρωσης |
| Ναυτιλιακή ταξινόμηση |
Βλέπε πιστοποιητικό |
1) Περισσότερες πληροφορίες www.festo.com/x/topic/kbk
Υλικά:
| Υλικό περιβλήματος |
Ανοδιωμένο αλουμίνιο, Ορείχαλκος, επιχαλκωμένος, PBT |
| Υλικό δακτυλίου απελευθέρωσης |
POM |
| Χρώμα δακτυλίου απελευθέρωσης |
Μπλε |
| Υλικό στεγανοποίησης σωλήνα |
NBR |
| Υλικό εξαρτήματος συγκράτησης σωλήνα |
Ανοξείδωτος χάλυβας υψηλής περιεκτικότητας |
| Σημείωση για τα υλικά |
Συμβατό με RoHS |
| Υλικό παξιμαδιού |
Επιχαλκωμένος ορείχαλκος |
| Υλικό κοίλου μπουλονιού |
Επιχαλκωμένος ορείχαλκος |
| Καταλληλότητα για καθαρό χώρο, μετρημένη σύμφωνα με ISO 1464414 1) |
Κλάση 4 σύμφωνα με ISO 14644-1 Στοιχείο εγκατεστημένο στατικά, δεν είναι δυνατή ουσιαστική αξιολόγηση σύμφωνα με ISO 14644-1 |
1) Για μανίκια σύνδεσης πίεσης QSH και τάπες QSC-...H, δεν είναι δυνατή ουσιαστική αξιολόγηση σύμφωνα με ISO 14644-1 (στοιχεία εγκατεστημένα στατικά)
