QSF-3/8-12-B QSF-3/8-12-B-20 QSF-1/2-12-B QSF-1/2-16-B Εξάρτημα Σύνδεσης Ταχείας Εισαγωγής Σειράς QSF Festo
Στο εκτεταμένο χαρτοφυλάκιο πνευματικών εξαρτημάτων της Festo, η Σειρά QSF αποτελεί μια θεμελιώδη, υψηλής ποιότητας λύση σύνδεσης για την κατασκευή και τη συντήρηση πνευματικών κυκλωμάτων. Η κύρια εφαρμογή της είναι στη βιομηχανική αυτοματοποίηση, στα μηχανήματα και σε οποιοδήποτε σύστημα πεπιεσμένου αέρα που απαιτεί γρήγορη, αξιόπιστη και στεγανή σύνδεση μεταξύ μιας θηλυκής θύρας (όπως σε μια βαλβίδα, κύλινδρο ή πολλαπλή) και ενός πνευματικού σωλήνα. Η σειρά τοποθετείται ως ένα τυπικό, ευέλικτο σύστημα εξαρτημάτων με πάνω από 1000 παραλλαγές, προσφέροντας μέγιστη ευελιξία στους μηχανικούς και τεχνικούς για τη δημιουργία προσαρμοσμένων διατάξεων σωληνώσεων χωρίς εξειδικευμένα εργαλεία. Αυτό την καθιστά απαραίτητη για τη συναρμολόγηση, τη συντήρηση και τις τροποποιήσεις συστημάτων όπου η ταχύτητα και η αξιοπιστία είναι κρίσιμες.
Κωδικοί Παραγγελίας:
| Κωδικός Είδους |
Σύνδεση Θύρας1 |
Σύνδεση Θύρας2 |
Αριθμός Είδους |
Ποσότητα Συσκευασίας |
| QSF-3/8-12-B |
Εξωτερικό σπείρωμα R3/8 |
Εξωτερική διάμετρος σωλήνα: 12 mm |
153030 |
10 |
| QSF-3/8-12-B-20 |
Εξωτερικό σπείρωμα R3/8 |
Εξωτερική διάμετρος σωλήνα: 12 mm |
130717 |
20 |
| QSF-1/2-12-B |
Εξωτερικό σπείρωμα R1/2 |
Εξωτερική διάμετρος σωλήνα: 12 mm |
190653 |
10 |

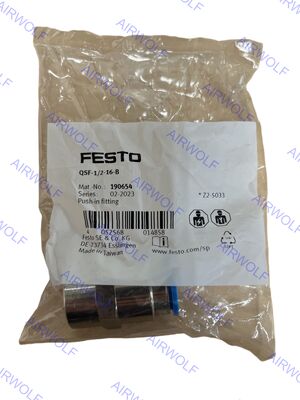

| QSF-1/2-16-B |
Εξωτερικό σπείρωμα R1/2 |
Εξωτερική διάμετρος σωλήνα: 16 mm |
190654 |
10 |
Φύλλο Δεδομένων:
| Γενικά τεχνικά δεδομένα – Εξωτερικό σπείρωμα Metric και G |
| Πνευματική σύνδεση, θύρα 1 |
Εξωτερικό σπείρωμα M5 |
Εξωτερικό σπείρωμα G1/8 |
Εξωτερικό σπείρωμα G1/4 |
Εξωτερικό σπείρωμα G3/8 |
Εξωτερικό σπείρωμα G1/2 |
Εξωτερικό σπείρωμα G3/4 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετική |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
Δακτύλιος στεγανοποίησης |
| Ονομαστική ροπή |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Ανοχή για ονομαστική ροπή σύσφιξης |
± 20% |
| Ονομαστικό μέγεθος |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Βάθος εισαγωγής σωλήνα 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Βάρος προϊόντος |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Τα αναφερόμενα βάθη εισαγωγής σωλήνα είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα – Εξωτερικό σπείρωμα R |
| Πνευματική σύνδεση, θύρα 1 |
Εξωτερικό σπείρωμα R1/8 |
Εξωτερικό σπείρωμα R1/4 |
Εξωτερικό σπείρωμα R3/8 |
Εξωτερικό σπείρωμα R1/2 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετική |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
Επίστρωση |
| Ονομαστικό μέγεθος |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Βάθος εισαγωγής σωλήνα ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Τα αναφερόμενα βάθη εισαγωγής σωλήνα είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα – Εσωτερικό σπείρωμα G |
| Πνευματική σύνδεση, θύρα 1 |
Εσωτερικό σπείρωμα G1/8 |
Εσωτερικό σπείρωμα G1/4 |
Εσωτερικό σπείρωμα G3/8 |
Εσωτερικό σπείρωμα G1/2 |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετική |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
Επίστρωση |
| Ονομαστικό μέγεθος |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Γενικά τεχνικά δεδομένα – Δακτύλιος εισαγωγής |
| Πνευματική σύνδεση, θύρα 1 |
Δακτύλιος εισαγωγής Ø 4 mm |
Δακτύλιος εισαγωγής Ø 6 mm |
Δακτύλιος εισαγωγής Ø 8 mm |
Δακτύλιος εισαγωγής Ø 10 mm |
Δακτύλιος εισαγωγής Ø 12 mm |
Δακτύλιος εισαγωγής Ø 16 mm |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετική |
| Ονομαστικό μέγεθος |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Πνευματική σύνδεση, θύρα 1 |
Για εξωτερική διάμετρο σωλήνα 4 mm |
Για εξωτερική διάμετρο σωλήνα 6 mm |
Για εξωτερική διάμετρο σωλήνα 8 mm |
Για εξωτερική διάμετρο σωλήνα 10 mm |
Για εξωτερική διάμετρο σωλήνα 12 mm |
Για εξωτερική διάμετρο σωλήνα 16 mm |
| Σχεδιασμός |
Αρχή ώθησης-έλξης |
| Θέση τοποθέτησης |
προαιρετική |
| Τύπος στεγανοποίησης στο βιδωτό πώμα |
— |
Επίστρωση |
| Ονομαστικό μέγεθος |
2,8mm |
2,8...4,3mm |
2,8...7mm |
4,3...9mm |
6,2...11mm |
13mm |
| Πνευματική σύνδεση, θύρα 2 |
Για εξωτερική διάμετρο σωλήνα 4 mm |
Για εξωτερική διάμετρο σωλήνα 6 mm |
Για εξωτερική διάμετρο σωλήνα 8 mm |
Για εξωτερική διάμετρο σωλήνα 10 mm |
Για εξωτερική διάμετρο σωλήνα 12 mm |
Για εξωτερική διάμετρο σωλήνα 16 mm |
Για εξωτερική διάμετρο σωλήνα 22 mm |
| Βάθος εισαγωγής σωλήνα 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Τα αναφερόμενα βάθη εισαγωγής σωλήνα είναι τιμές αναφοράς και ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
Συνθήκες λειτουργίας και περιβάλλοντος:
| Πίεση λειτουργίας σε όλο το εύρος θερμοκρασίας |
-0,95 ... 6 bar |
| Πίεση λειτουργίας ανάλογα με τη θερμοκρασία |
-0,95 ... 14 bar |
| Σημείωση για την πίεση λειτουργίας |
Νερό: μέγ. 0,6 MPa στους μέγ. 50°C |
| Μέσο λειτουργίας |
Πεπιεσμένος αέρας σύμφωνα με ISO 8573-1:2010 [7:-:-]
Νερό (υγρό, χωρίς πάγο) |
| Σημείωση για το μέσο λειτουργίας και ελέγχου |
Δυνατή η λιπανόμενη λειτουργία
Νερό: Το σπείρωμα G είναι δυνατό μόνο με δακτύλιο στεγανοποίησης τύπου OL ως πρόσθετο αξεσουάρ |
| Θερμοκρασία περιβάλλοντος |
-10 ... 80°C |
| Κλάση αντοχής στη διάβρωση CRC 1) |
1 - Χαμηλή καταπόνηση διάβρωσης |
| Ναυτιλιακή ταξινόμηση |
Βλέπε πιστοποιητικό |
1) Περισσότερες πληροφορίες www.festo.com/x/topic/kbk
Υλικά:
| Υλικό σώματος |
Ανοδιωμένο αλουμίνιο, Ορείχαλκος, επιμεταλλωμένος με νικέλιο, PBT |
| Υλικό δακτυλίου απελευθέρωσης |
POM |
| Χρώμα δακτυλίου απελευθέρωσης |
Μπλε |
| Υλικό στεγανοποίησης σωλήνα |
NBR |
| Υλικό εξαρτήματος συγκράτησης σωλήνα |
Ανοξείδωτο ατσάλι υψηλής περιεκτικότητας |
| Σημείωση για τα υλικά |
Συμβατό με RoHS |
| Υλικό παξιμαδιού |
Ορείχαλκος επιμεταλλωμένος με νικέλιο |
| Υλικό κοίλου μπουλονιού |
Ορείχαλκος επιμεταλλωμένος με νικέλιο |
| Καταλληλότητα για καθαρό χώρο, μετρημένη σύμφωνα με ISO 1464414 1) |
Κλάση 4 σύμφωνα με ISO 14644-1 Στοιχείο εγκατεστημένο στατικά, δεν είναι δυνατή ουσιαστική αξιολόγηση σύμφωνα με ISO 14644-1 |
1) Για δακτυλίους εισαγωγής QSH και τάπες QSC-...H, δεν είναι δυνατή ουσιαστική αξιολόγηση σύμφωνα με ISO 14644-1 (στοιχεία εγκατεστημένα στατικά)
Διαστάσεις:
