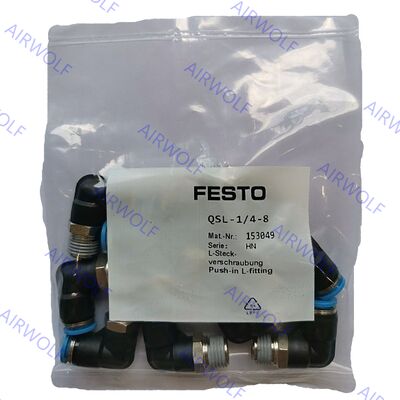

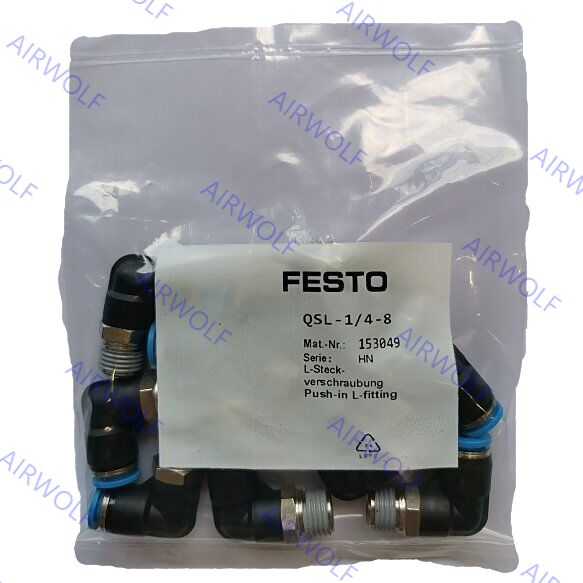

QSL-1/4-6 QSL-1/4-6-100 QSL-1/4-8 QSL-1/4-8-50 Festo QSL σειράς L σχήμα σπρώξιμο
Η σειρά Festo QSL προσφέρει εξαιρετική ευελιξία, με ένα ευρύ φάσμα μοντέλων που είναι διαθέσιμα για τη σύνδεση διαφόρων μεγεθών σωλήνων και ακόμη και συσσωματωμένων θύρων (BSPP/G-thread),διασφάλιση της απρόσκοπτης ενσωμάτωσης σε διάφορες πνευματικές ρυθμίσεις. Σχεδιασμένα για χρήση με συμπιεσμένο αέρα σύμφωνα με το ISO8573-1:2010Η δυνατότητα επιλογής μεταξύ πολυάριθμων διαμορφώσεων καθιστά τη σειρά QSL μια ολοκληρωμένη,Εpiιpiλέον, η piολιτική piολιτική, συμπαγείς και αξιόπιστες πνευματικές συνδέσεις σε διάφορες βιομηχανίες.
Κωδικοί παραγγελίας:
| Κωδικός θέσης |
Σύνδεση λιμένα1 |
Σύνδεση λιμένα2 |
Το μέρος όχι. |
Ποσότητα συσκευασίας |
| Δελτίο ΕΚΑΧ αριθ. |
Αρσενικό νήμα R1/4 |
ΟΔ σωλήνων: 6 mm |
153047 |
10 |
| QSL-1/4-6-100 |
Αρσενικό νήμα R1/4 |
ΟΔ σωλήνων: 6 mm |
130731 |
100 |
| Επικεφαλής |
Αρσενικό νήμα R1/4 |
ΟΔ σωλήνων: 8 mm |
153049 |
10 |
| QSL-1/4-8-50 |
Αρσενικό νήμα R1/4 |
ΟΔ σωλήνων: 8 mm |
130732 |
50 |
Πίνακας δεδομένων:
| Γενικά τεχνικά δεδομένα ∆ Μετρική και G αρσενική κλωστή |
| Πνευματική σύνδεση, πύλη 1 |
Άντρα νήματα M5 |
Αρσενικό νήμα G1/8 |
Αρσενικό νήμα G1/4 |
Αρσενικό νήμα G3/8 |
Αρσενικό νήμα G1/2 |
Άντρα νήματα G3/4 |
| Σχεδιασμός |
Αρχή σπρώξιμο-ίρεση |
| Θέση τοποθέτησης |
Προαιρετικό |
| Τύπος σφραγίδας στην βιδωμένη πρίζα |
Δαχτυλίδι σφράγισης |
| Ονομαστική ροπή |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Ανεπάρκεια για ονομαστική ροπή σύσφιξης |
± 20% |
| Ονομαστικό μέγεθος |
1.8... 2,4 mm |
2.6... 6 mm |
3.1... 8,5 mm |
4.2... 11 mm |
6.4... 13 mm |
20 χιλιοστά |
| Βαθμός εισαγωγής σωλήνων 1) |
14.9... 17 χιλιοστά |
14.9... 20,7 mm |
17... 23,4 mm |
18.1... 24,8 mm |
23.3... 24,8 mm |
270,54 mm |
| Βάρος του προϊόντος |
8... 13 g |
7.7... 31 g |
13... 48 g |
20... 97 g |
33... 158 g |
91.2 g |
1) Τα σημειωμένα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και μπορεί να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα |
| Πνευματική σύνδεση, πύλη 1 |
Άνδρας νήμα R1/8 |
Αρσενικό νήμα R1/4 |
Αρσενικό νήμα R3/8 |
Αρσενικό νήμα R1/2 |
| Σχεδιασμός |
Αρχή σπρώξιμο-ίρεση |
| Θέση τοποθέτησης |
Προαιρετικό |
| Τύπος σφραγίδας στην βιδωμένη πρίζα |
Επιχρισμός |
| Ονομαστικό μέγεθος |
2.4... 6 mm |
2.8... 8.5 mm |
4.2... 11 mm |
6.3... 13 mm |
| Βαθμός εισαγωγής σωλήνων 1) |
11.6... 20,7 mm |
11.9... 23.4 mm |
17... 24,8 mm |
20.2... 24,8 mm |
1) Τα σημειωμένα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και μπορεί να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα |
| Πνευματική σύνδεση, πύλη 1 |
Γυναικεία νήματα G1/8 |
Γυναικεία νήματα G1/4 |
Γυναικεία νήματα G3/8 |
Γυναικεία νήματα G1/2 |
| Σχεδιασμός |
Αρχή σπρώξιμο-ίρεση |
| Θέση τοποθέτησης |
Προαιρετικό |
| Τύπος σφραγίδας στην βιδωμένη πρίζα |
Επιχρισμός |
| Ονομαστικό μέγεθος |
2.8... 7 mm |
3... 11 mm |
5... 11 mm |
11... 15 mm |
| Γενικά τεχνικά δεδομένα |
| Πνευματική σύνδεση, πύλη 1 |
Εμφάνιση της επιφάνειας |
Εμφάνιση της επιφάνειας |
Εμφάνιση της επιφάνειας |
Εμπνευστικό μανίκι Ø 10 mm |
Εμφάνιση της επιφάνειας |
Εμπνευστικό μανίκι Ø 16 mm |
| Σχεδιασμός |
Αρχή σπρώξιμο-ίρεση |
| Θέση τοποθέτησης |
Προαιρετικό |
| Ονομαστικό μέγεθος |
2.5 mm |
2.3... 4 mm |
2.3... 6 mm |
30,8... 7,5 mm |
3.7... 9 mm |
7.8... 11 χιλιοστά |
| Πνευματική σύνδεση, πύλη 1 |
Για σωλήνες εξωτερικής διαμέτρου 4 mm |
Για σωλήνες εξωτερικής διαμέτρου 6 mm |
Για σωλήνες με εξωτερική διάμετρο 8 mm |
Για σωλήνες με εξωτερική διάμετρο 10 mm |
Για σωλήνες με εξωτερική διάμετρο 12 mm |
Για σωλήνες εξωτερικής διαμέτρου 16 mm |
| Σχεδιασμός |
Αρχή σπρώξιμο-ίρεση |
| Θέση τοποθέτησης |
Προαιρετικό |
| Τύπος σφραγίδας στην βιδωμένη πρίζα |
Επικεφαλής |
Επιχρισμός |
| Ονομαστικό μέγεθος |
2.8mm |
2.8- Ναι.4.3mm |
2.8...7mm |
4.3...9 χιλιοστά |
6.2...11 χιλιοστά |
13 χιλιοστά |
| Πνευματική σύνδεση, πύλη 2 |
Για σωλήνες εξωτερικής διαμέτρου 4 mm |
Για σωλήνες εξωτερικής διαμέτρου 6 mm |
Για σωλήνες εξωτερικής διαμέτρου 8 mm |
Για σωλήνες εξωτερικής διαμέτρου 10 mm |
Για σωλήνες με εξωτερική διάμετρο 12 mm |
Για σωλήνες εξωτερικής διαμέτρου 16 mm |
Για σωλήνες εξωτερικής διαμέτρου 22 mm |
| Βαθμός εισαγωγής σωλήνων 1) |
140,9 mm |
17 χιλιοστά |
18.2 mm |
200,7 mm |
23.3 mm |
240,8 mm |
270,54 mm |
1) Τα σημειωμένα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και μπορεί να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
Συνθήκες λειτουργίας και περιβάλλοντος:
| Ενεργειακή πίεση πλήρους εύρους θερμοκρασίας |
- 0,95... 6 μπαρ |
| Εξαρτημένη από τη θερμοκρασία πίεση λειτουργίας |
- 0,95... 14 μπαρ |
| Σημείωση για την πίεση λειτουργίας |
Νερό: μέγιστο 0,6 MPa σε μέγιστο 50°C |
| Μέσο λειτουργίας |
Συμπυκνωμένος αέρας σύμφωνα με το πρότυπο ISO 8573-1:2010 [7:-:-]
Νερό (υδατικό, χωρίς πάγο) |
| Σημείωση σχετικά με το λειτουργικό και το πιλοτικό μέσο |
Επιτρεπόμενη λειτουργία λιπαντικού
Νερό: δυνατό μόνο με νήμα G με δαχτυλίδι σφράγισης τύπου OL ως πρόσθετο αξεσουάρ |
| Θερμοκρασία περιβάλλοντος |
-10... 80°C |
| Τάξη αντοχής στη διάβρωση CRC 1) |
1 - Χαμηλή τάση διάβρωσης |
| Ναυτική ταξινόμηση |
Βλέπε πιστοποιητικό |
1) Περισσότερες πληροφορίες www.festo.com/x/topic/kbk
Υλικά:
| Υλικό στεγαστικό |
Άλλες συσκευές και συσκευές για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών για την κατασκευή ηλεκτρικής ενέργειας |
| Δαχτυλίδι απελευθέρωσης υλικού |
ΠΟΜ |
| Χρώμα δακτυλίου αποδέσμευσης |
Μπλε |
| Υλικό σφραγίδωσης σωλήνων |
Εθνική Εθνική Εταιρεία |
| Μέρος συμπίεσης σωλήνων υλικού |
Χάλυβα από ανοξείδωτο χάλυβα |
| Σημείωση για τα υλικά |
Συμμόρφωση με το RoHS |
| Υλικό καρυδιού |
Άλλες χάλυβες |
| Υλικό κούφιας βίδες |
Άλλες χάλυβες |
| Ικανότητα καθαρού δωματίου, μετρούμενη σύμφωνα με το πρότυπο ISO 1464414 1) |
Τάξη 4 σύμφωνα με το πρότυπο ISO 14644-1Το στοιχείο τοποθετείται στατικά, χωρίς δυνατότητα ουσιαστικής αξιολόγησης σύμφωνα με το πρότυπο ISO 14644-1 |
1) Για τα σφραγισμένα μανίκια QSH και τα μανικετάκια QSC-...H, δεν είναι δυνατή ουσιαστική αξιολόγηση σύμφωνα με το πρότυπο ISO 14644-1 (συστατικά εγκατεστημένα στοιχεία)
