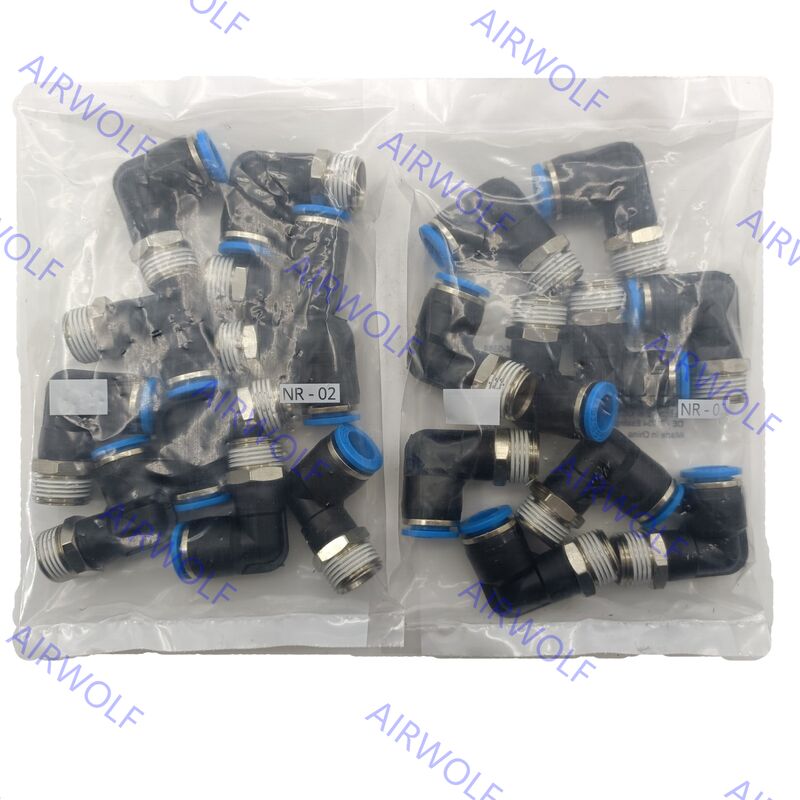

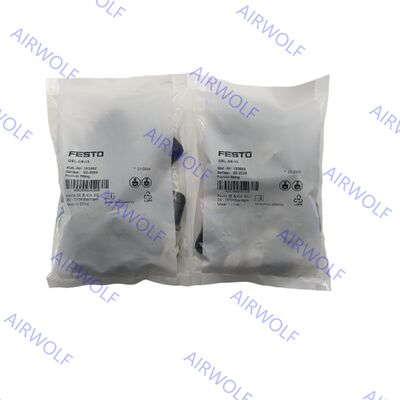

QSL-3/8-6 QSL-3/8-8 QSL-3/8-8-50 QSL-3/8-10 QSL-3/8-10-20 Festo QSL Σειρά L σχήμα σπρώξιμο
Κατασκευάστηκε για να προσφέρει αξιόπιστη απόδοση σε απαιτητικά βιομηχανικά περιβάλλοντα,το Festo QSL Fitting διαθέτει ανθεκτική κατασκευή με σώμα από ανθεκτικό πλαστικό PBT και κρίσιμα εξαρτήματα, όπως το λαρύγγι υποστήριξης από υψηλής κράμασης χάλυβαΑυτό εξασφαλίζει μια ασφαλή, ανθεκτική στις δονήσεις λαβή στον σωλήνα χωρίς να προκαλεί ζημιές στην επιφάνεια.Το εξαρτήμα διατηρεί σταθερές επιδόσεις με μεγάλη πίεση λειτουργίας έως 14 bar και εύρος θερμοκρασίας από -10°C έως +80°C, υποστηριζόμενη από σφραγίδες NBR για αδιάβροχες συνδέσεις.Ο ανθεκτικός αυτός σχεδιασμός εγγυάται μακροχρόνια αξιοπιστία και ελάχιστη συντήρηση για συνεχή λειτουργία σε αυτοματοποιημένα μηχανήματα και συστήματα βιομηχανικής αυτοματοποίησης.
Κωδικοί παραγγελίας:
| Κωδικός θέσης |
Σύνδεση λιμένα1 |
Σύνδεση λιμένα2 |
Το μέρος όχι. |
Ποσότητα συσκευασίας |
| Δελτίο ΕΚ 6/2011. |
Αρσενικό νήμα R3/8 |
ΟΔ σωλήνων: 6 mm |
190660 |
10 |
| Επικαιροποιημένο |
Αρσενικό νήμα R3/8 |
ΟΔ σωλήνων: 8 mm |
153050 |
10 |
| QSL-3/8-8-50 |
Αρσενικό νήμα R3/8 |
ΟΔ σωλήνων: 8 mm |
130735 |
50 |
| Επικεφαλής |
Αρσενικό νήμα R3/8 |
ΟΔ σωλήνων: 10 mm |
153052 |
10 |
| QSL-3/8-10-20 |
Αρσενικό νήμα R3/8 |
ΟΔ σωλήνων: 10 mm |
130736 |
20 |
Πίνακας δεδομένων:
| Γενικά τεχνικά δεδομένα ∆ Μετρική και G αρσενική κλωστή |
| Πνευματική σύνδεση, πύλη 1 |
Άντρα νήματα M5 |
Αρσενικό νήμα G1/8 |
Αρσενικό νήμα G1/4 |
Αρσενικό νήμα G3/8 |
Αρσενικό νήμα G1/2 |
Άντρα νήματα G3/4 |
| Σχεδιασμός |
Αρχή σπρώξιμο-ίρεση |
| Θέση τοποθέτησης |
Προαιρετικό |
| Τύπος σφραγίδας στην βιδωμένη πρίζα |
Δαχτυλίδι σφράγισης |
| Ονομαστική ροπή |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Ανεπάρκεια για ονομαστική ροπή σύσφιξης |
± 20% |
| Ονομαστικό μέγεθος |
1.8... 2,4 mm |
2.6... 6 mm |
3.1... 8,5 mm |
4.2... 11 mm |
6.4... 13 mm |
20 χιλιοστά |
| Βαθμός εισαγωγής σωλήνων 1) |
14.9... 17 χιλιοστά |
14.9... 20,7 mm |
17... 23,4 mm |
18.1... 24,8 mm |
23.3... 24,8 mm |
270,54 mm |
| Βάρος του προϊόντος |
8... 13 g |
7.7... 31 g |
13... 48 g |
20... 97 g |
33... 158 g |
91.2 g |
1) Τα σημειωμένα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και μπορεί να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα |
| Πνευματική σύνδεση, πύλη 1 |
Άνδρας νήμα R1/8 |
Αρσενικό νήμα R1/4 |
Αρσενικό νήμα R3/8 |
Αρσενικό νήμα R1/2 |
| Σχεδιασμός |
Αρχή σπρώξιμο-ίρεση |
| Θέση τοποθέτησης |
Προαιρετικό |
| Τύπος σφραγίδας στην βιδωμένη πρίζα |
Επιχρισμός |
| Ονομαστικό μέγεθος |
2.4... 6 mm |
2.8... 8.5 mm |
4.2... 11 mm |
6.3... 13 mm |
| Βαθμός εισαγωγής σωλήνων 1) |
11.6... 20,7 mm |
11.9... 23.4 mm |
17... 24,8 mm |
20.2... 24,8 mm |
1) Τα σημειωμένα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και μπορεί να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
| Γενικά τεχνικά δεδομένα |
| Πνευματική σύνδεση, πύλη 1 |
Γυναικεία νήματα G1/8 |
Γυναικεία νήματα G1/4 |
Γυναικεία νήματα G3/8 |
Γυναικεία νήματα G1/2 |
| Σχεδιασμός |
Αρχή σπρώξιμο-ίρεση |
| Θέση τοποθέτησης |
Προαιρετικό |
| Τύπος σφραγίδας στην βιδωμένη πρίζα |
Επιχρισμός |
| Ονομαστικό μέγεθος |
2.8... 7 mm |
3... 11 mm |
5... 11 mm |
11... 15 mm |
| Γενικά τεχνικά δεδομένα |
| Πνευματική σύνδεση, πύλη 1 |
Εμφάνιση της επιφάνειας |
Εμφάνιση της επιφάνειας |
Εμφάνιση της επιφάνειας |
Εμπνευστικό μανίκι Ø 10 mm |
Εμφάνιση της επιφάνειας |
Εμπνευστικό μανίκι Ø 16 mm |
| Σχεδιασμός |
Αρχή σπρώξιμο-ίρεση |
| Θέση τοποθέτησης |
Προαιρετικό |
| Ονομαστικό μέγεθος |
2.5 mm |
2.3... 4 mm |
2.3... 6 mm |
30,8... 7,5 mm |
3.7... 9 mm |
7.8... 11 χιλιοστά |
| Πνευματική σύνδεση, πύλη 1 |
Για σωλήνες εξωτερικής διαμέτρου 4 mm |
Για σωλήνες εξωτερικής διαμέτρου 6 mm |
Για σωλήνες με εξωτερική διάμετρο 8 mm |
Για σωλήνες με εξωτερική διάμετρο 10 mm |
Για σωλήνες με εξωτερική διάμετρο 12 mm |
Για σωλήνες εξωτερικής διαμέτρου 16 mm |
| Σχεδιασμός |
Αρχή σπρώξιμο-ίρεση |
| Θέση τοποθέτησης |
Προαιρετικό |
| Τύπος σφραγίδας στην βιδωμένη πρίζα |
Επικεφαλής |
Επιχρισμός |
| Ονομαστικό μέγεθος |
2.8mm |
2.8- Ναι.4.3mm |
2.8...7mm |
4.3...9 χιλιοστά |
6.2...11 χιλιοστά |
13 χιλιοστά |
| Πνευματική σύνδεση, πύλη 2 |
Για σωλήνες εξωτερικής διαμέτρου 4 mm |
Για σωλήνες εξωτερικής διαμέτρου 6 mm |
Για σωλήνες εξωτερικής διαμέτρου 8 mm |
Για σωλήνες εξωτερικής διαμέτρου 10 mm |
Για σωλήνες με εξωτερική διάμετρο 12 mm |
Για σωλήνες εξωτερικής διαμέτρου 16 mm |
Για σωλήνες εξωτερικής διαμέτρου 22 mm |
| Βαθμός εισαγωγής σωλήνων 1) |
140,9 mm |
17 χιλιοστά |
18.2 mm |
200,7 mm |
23.3 mm |
240,8 mm |
270,54 mm |
1) Τα σημειωμένα βάθη εισαγωγής σωλήνων είναι τιμές αναφοράς και μπορεί να διαφέρουν ελαφρώς ανάλογα με τον τύπο.
Συνθήκες λειτουργίας και περιβάλλοντος:
| Ενεργειακή πίεση πλήρους εύρους θερμοκρασίας |
- 0,95... 6 μπαρ |
| Εξαρτημένη από τη θερμοκρασία πίεση λειτουργίας |
- 0,95... 14 μπαρ |
| Σημείωση για την πίεση λειτουργίας |
Νερό: μέγιστο 0,6 MPa σε μέγιστο 50°C |
| Μέσο λειτουργίας |
Συμπυκνωμένος αέρας σύμφωνα με το πρότυπο ISO 8573-1:2010 [7:-:-]
Νερό (υδατικό, χωρίς πάγο) |
| Σημείωση σχετικά με το λειτουργικό και το πιλοτικό μέσο |
Επιτρεπόμενη λειτουργία λιπαντικού
Νερό: δυνατό μόνο με νήμα G με δαχτυλίδι σφράγισης τύπου OL ως πρόσθετο αξεσουάρ |
| Θερμοκρασία περιβάλλοντος |
-10... 80°C |
| Τάξη αντοχής στη διάβρωση CRC 1) |
1 - Χαμηλή τάση διάβρωσης |
| Ναυτική ταξινόμηση |
Βλέπε πιστοποιητικό |
1) Περισσότερες πληροφορίες www.festo.com/x/topic/kbk
Υλικά:
| Υλικό στεγαστικό |
Άλλες συσκευές και συσκευές για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών για την κατασκευή ηλεκτρικής ενέργειας |
| Δαχτυλίδι απελευθέρωσης υλικού |
ΠΟΜ |
| Χρώμα δακτυλίου αποδέσμευσης |
Μπλε |
| Υλικό σφραγίδωσης σωλήνων |
Εθνική Εθνική Εταιρεία |
| Μέρος συμπίεσης σωλήνων υλικού |
Χάλυβα από ανοξείδωτο χάλυβα |
| Σημείωση για τα υλικά |
Συμμόρφωση με το RoHS |
| Υλικό καρυδιού |
Άλλες χάλυβες |
| Υλικό κούφιας βίδες |
Άλλες χάλυβες |
| Ικανότητα καθαρού δωματίου, μετρούμενη σύμφωνα με το πρότυπο ISO 1464414 1) |
Τάξη 4 σύμφωνα με το πρότυπο ISO 14644-1Το στοιχείο τοποθετείται στατικά, χωρίς δυνατότητα ουσιαστικής αξιολόγησης σύμφωνα με το πρότυπο ISO 14644-1 |
1) Για τα σφραγισμένα μανίκια QSH και τα μανικετάκια QSC-...H, δεν είναι δυνατή ουσιαστική αξιολόγηση σύμφωνα με το πρότυπο ISO 14644-1 (συστατικά εγκατεστημένα στοιχεία)
