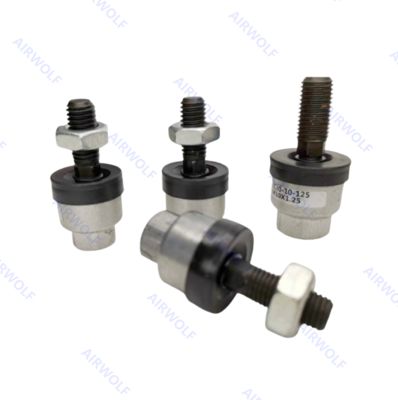

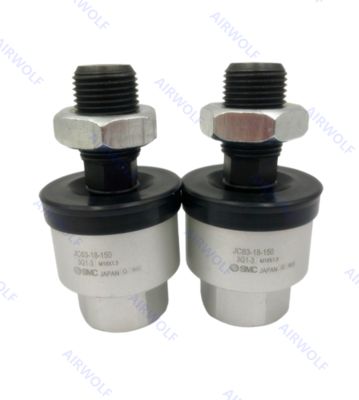

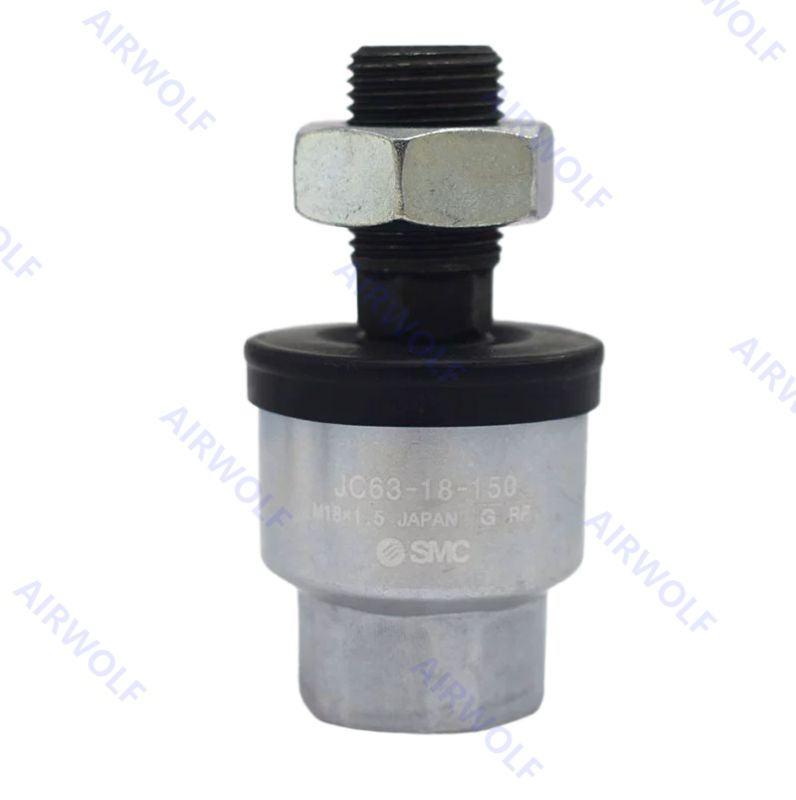

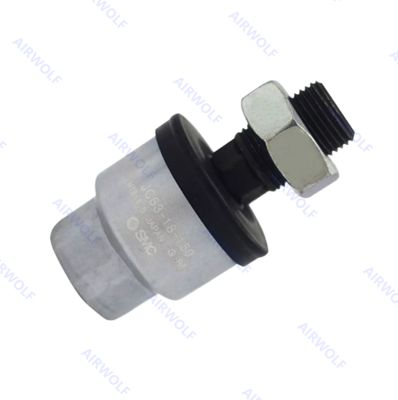

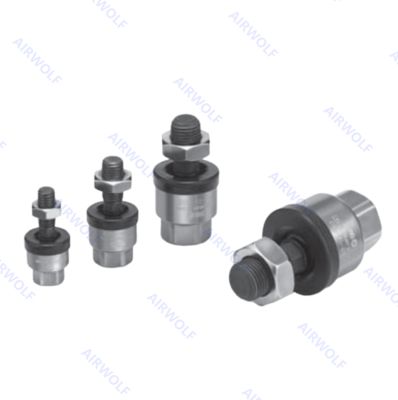

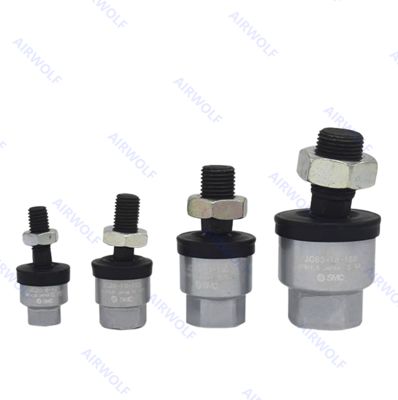

SMC Αλουμινίου ελαφρύς βάρους πλωτός αρθρός για πνευματικό κύλινδρο 1Mpa JC20-8-100 JC40-12-150 JC20-8-125 JC40-12-175 JC25-10-150 JC40-14-150 JC30-10-125 JC50-16-150 JC32-10-100 JC63-16-200 JC40-12-125

Η αρθρωτή σύνδεση μπορεί να απορροφήσει οποιαδήποτε "εκκεντρότητα" ή "απώλεια παράλληλης ακρίβειας" μεταξύ του κυλίνδρου και του κινούμενου σώματος.

1. Για να βιδώσετε τα αρσενικά σπειρώματα της ράβδου στα θηλυκά σπειρώματα της υποδοχής ή του περιβλήματος, βεβαιωθείτε ότι δεν φτάνει στο τέρμα.
Εάν η αρθρωτή σύνδεση χρησιμοποιηθεί με τη ράβδο της να φτάνει στο τέρμα, το στέλεχος δεν θα μπορεί να επιπλεύσει, προκαλώντας ζημιά. Για το βάθος βιδώματος των θηλυκών σπειρωμάτων, ανατρέξτε στις διαστάσεις. Κατά κανόνα, αφού η ράβδος φτάσει στο τέρμα, ξεβιδώστε 1 έως 2 στροφές.
2. Το κάλυμμα σκόνης μπορεί να προσκολληθεί στο στέλεχος. Σε αυτή την περίπτωση, μετακινήστε το κάλυμμα σκόνης στον λαιμό του στελέχους με το δάχτυλο ή στρίψτε ελαφρά το στέλεχος αριστερά ή δεξιά για να σπάσει το κάλυμμα σκόνης πριν από τη χρήση. Επιπλέον, κατά τη βίδωση του στελέχους και της υποδοχής ή του περιβλήματος σε ένα κινούμενο σώμα, βιδώστε αυτά τα μέρη με το κάλυμμα σκόνης αφαιρεμένο. Όταν βιδώνετε αυτά τα μέρη χωρίς να αφαιρέσετε το κάλυμμα σκόνης, αυτό μπορεί να προκαλέσει ζημιά στο κάλυμμα σκόνης.
3. Για να χρησιμοποιήσετε μια αρθρωτή σύνδεση για να συνδέσετε τη ράβδο του κυλίνδρου σε ένα κινούμενο σώμα, ασφαλίστε την στη θέση της εφαρμόζοντας μια ροπή που είναι κατάλληλη για το μέγεθος του σπειρώματος. Επίσης, εάν υπάρχει κίνδυνος χαλάρωσης κατά τη λειτουργία, λάβετε μέτρα για την αποφυγή χαλάρωσης, όπως η χρήση πείρου ασφάλισης ή κόλλας σπειρωμάτων.
Σε περίπτωση που το συνδεδεμένο τμήμα χαλαρώσει, το κινούμενο σώμα μπορεί να χάσει τον έλεγχο ή να πέσει, οδηγώντας σε ζημιά του εξοπλισμού ή τραυματισμό του προσωπικού.
4. Αυτό το προϊόν δεν είναι περιστροφική σύνδεση. Επομένως, το προϊόν δεν μπορεί να χρησιμοποιηθεί για περιστροφικές ή περιστροφικές εφαρμογές.
5. Φροντίστε να χρησιμοποιήσετε τον μηχανισμό απορρόφησης κραδασμών του κυλίνδρου ή τον μηχανισμό απορρόφησης κραδασμών, όπως ο αποσβεστήρας κραδασμών, έτσι ώστε οποιαδήποτε δύναμη πρόσκρουσης να μην εφαρμόζεται στην αρθρωτή σύνδεση κατά την διακοπή ενός κινούμενου σώματος. Εάν δεν υπάρχει μηχανισμός απορρόφησης κραδασμών, δημιουργείται υπερβολική δύναμη πρόσκρουσης.
Ως αποτέλεσμα, η δύναμη εφελκυσμού συμπίεσης της αρθρωτής σύνδεσης μπορεί να υπερβεί το μέγιστο επίπεδό της

ΠΩΣ ΝΑ ΠΑΡΑΓΓΕΙΛΕΤΕ:

Κωδικοί Παραγγελίας:

Φύλλο δεδομένων:

Διάσταση:
